Vakuum emiş, dörd əsas üstünlüyü olan sənaye avtomatlaşdırmasında "çevik tutma" üçün əsas həll yoludur: zərərsiz tutma, çox material/düzgün olmayan iş parçalarına uyğunlaşma, təmiz və ətraf mühitin qorunması və çevik əməliyyat. O, iş parçalarının müxtəlif sənaye xüsusiyyətlərinə (nazik/qalın, dəqiq/kobud, sanitar/standart) uyğunlaşdırıla bilər.

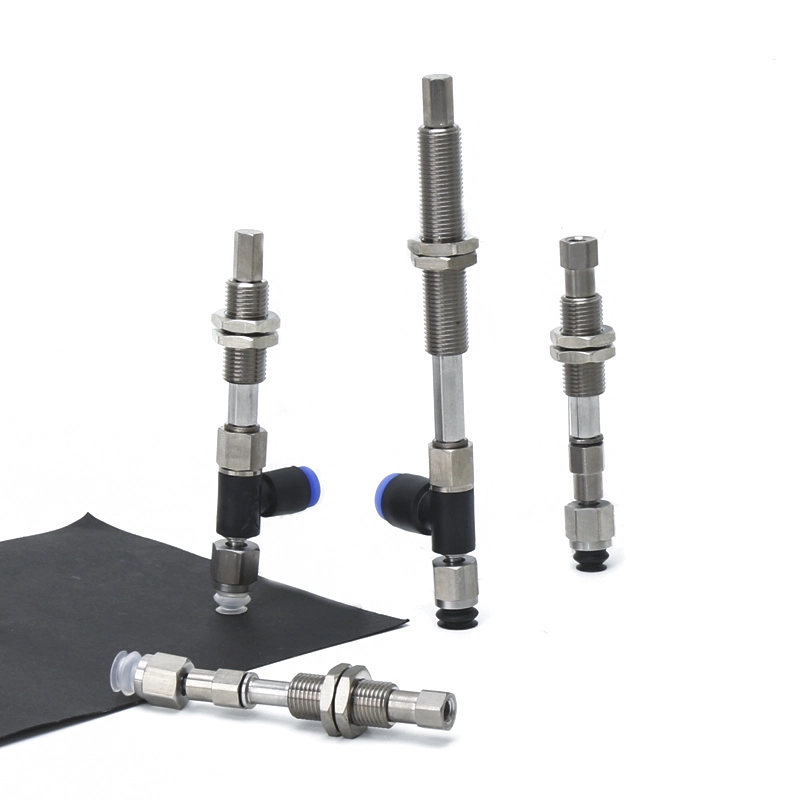

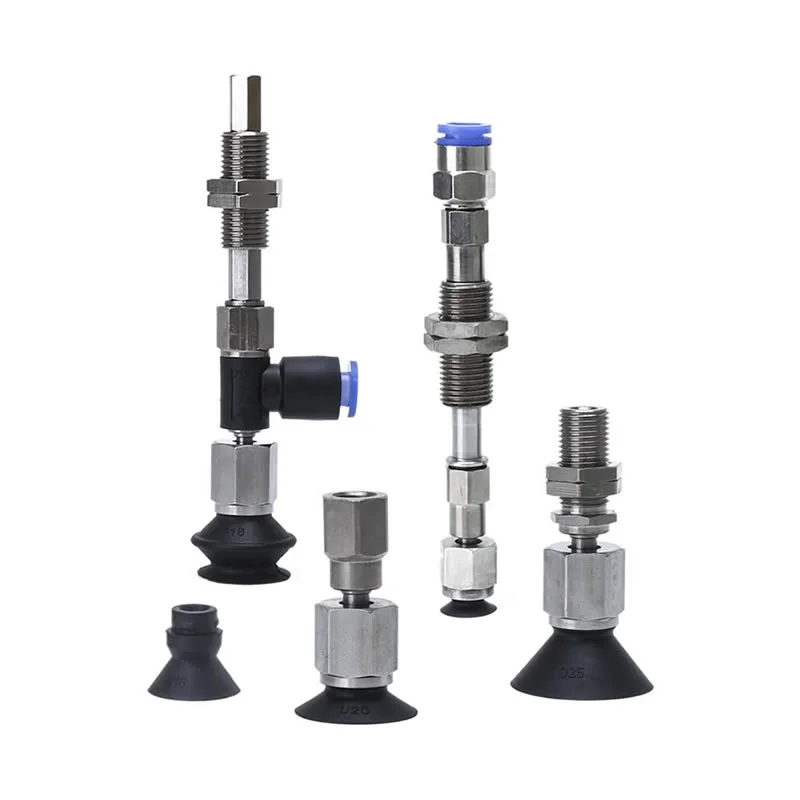

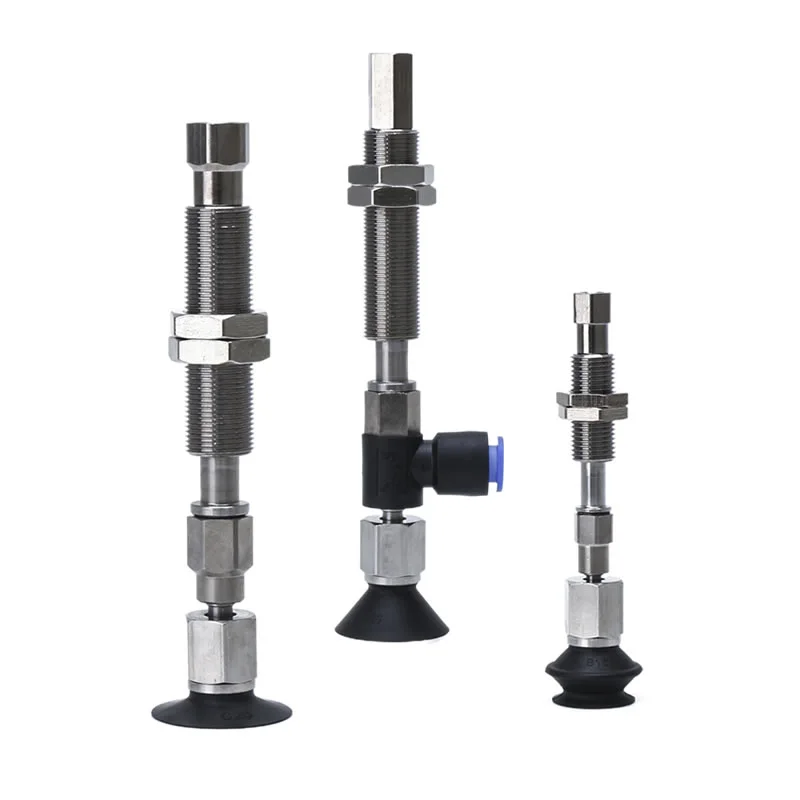

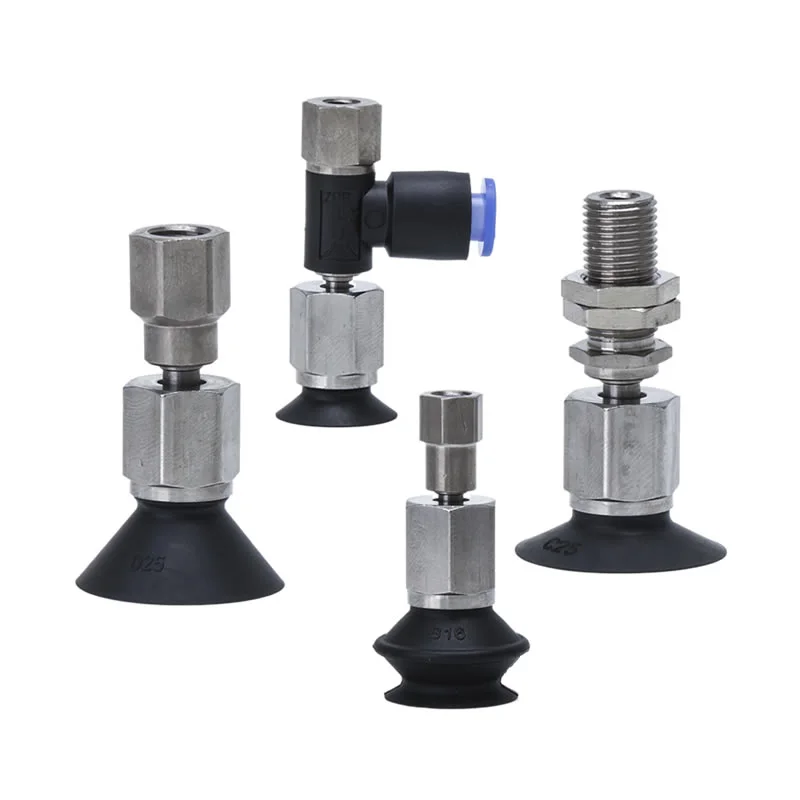

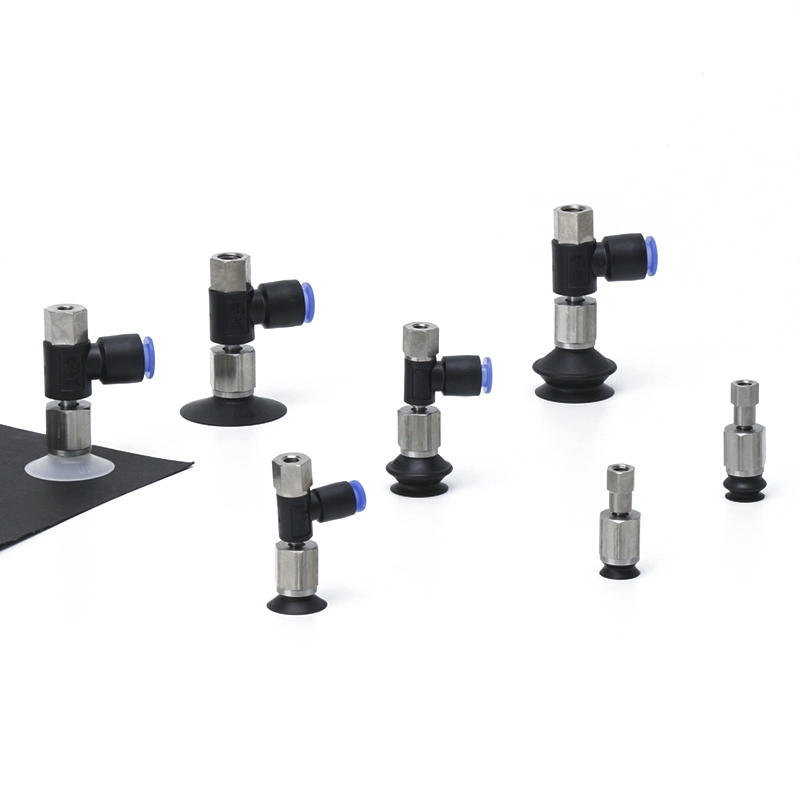

Əsas top birləşməli vakuum sorma fincanları ZP
Aparıcı Çin istehsalçısı olaraq, qeyri-müntəzəm iş parçaları üçün Xüsusi Təməl Ball Birgə Vakuum Emiş Kubokları ZP (Ø10-32mm) təmin edirik. Fırlanan başlıqlar, tampon vuruşları (6-50 mm) və yüksək keyfiyyətli silikon/antistatik kauçuk ilə zavoddan birbaşa təchizatçı ehtiyatımız sabitliyi və səs-küyün azaldılmasını təmin edir. Paslanmayan polad variantları olan litium batareya xətləri üçün ən yaxşısıdır.
Klikləyin və Seçimi Başlayın
》Məhsul Məlumatına Qayıdın
Əsas top birləşməli vakuum sorma fincanları ZP
Adapter Vakuum Yastiqciqları ilə ZPTF Seriyası Bilyalı Qovşaq Tipi
Tampon Vakuum Yastiqciqları ilə ZPTF Seriyası Bilyalı Qovşaq Tipi
Adapter Vakuum Yastiqciqları ilə ZPRF Seriyası Bilyalı Qovşaq Tipi
Tampon Vakuum Yastiqciqları ilə ZPRF Seriyası Bilyalı Qovşaq Tipi
Təsvir
Necə Sifariş Vermək olar
Spesifikasiyalar / Material
Tətbiqlər
Resurs
Commaelec Çinin aparıcı istehsalçısıdır, ZP Series Əsas Tipli Bilyalı Vakuum Emiş Kuboku qeyri-müntəzəm, maili və ya əyri iş parçalarını tutmaq üçün xüsusi olaraq hazırlanmış yüksək performanslı pnevmatik komponentdir. Onun konstruksiyası sorma kubokunun birləşmə nöqtəsində insan birləşməsini xatırladan kürə birləşmə mexanizmini özündə birləşdirir; bu xüsusiyyət, kubok maili səthlə təmasda olduqda top birləşməsinin sərbəst dönməsinə imkan verən avtomatik hizalamağa imkan verir. O, robotik tutma əməliyyatları zamanı bucaq sapmalarını avtomatik kompensasiya edir və bununla da qüsursuz sızdırmazlıq nəticəsində yaranan vakuum sızmasının qarşısını alır. 10 mm-dən 32 mm-ə qədər diametrdə mövcud olan seriya, həmçinin iş parçalarını mexaniki təsir nəticəsində yaranan zədələrdən qorumaq üçün 6 mm ilə 50 mm arasında vuruşları olan bufer mexanizmi (Bufer) ilə təchiz edilmiş əlavə modelləri də təklif edir.
Texniki Üstünlük
Əsas top birləşməli vakuum sorma fincanları ZP sadəcə standart komponentlər deyil; onlar yüksək performanslı mühitlər üçün nəzərdə tutulmuş çox yönlü alətlərdir.
1. Adaptiv fırlanan başlıq dizaynı
ZPTF modelinin əsas üstünlüyü onun kürə birləşməli dönmə mexanizmidir. Bu, emiş kubokunun avtomatik olaraq iş parçasının bucağına uyğunlaşaraq əyilməyə və dönməyə imkan verir. Bu xüsusiyyət, xüsusilə avtomobil kuzov hissələri və ya qəliblənmiş plastiklər üçün sənaye idarəetməsinin dayanıqlığını əhəmiyyətli dərəcədə artırır.
2. Hərtərəfli Ölçü və Forma Aralığı
Müxtəlif proqram ehtiyaclarını ödəmək üçün biz geniş seçim təklif edirik:
Diametr diapazonu:Minimum 10 mm-dən 32 mm-ə qədər dəqiq ölçülər.
Kubok növləri:Nazik təbəqələrdən tutmuş ağır teksturalı obyektlərə qədər hər şeyi idarə etmək üçün düz, qabırğalı, akkordeon (körük) və dərin növlərdə mövcuddur.
3. Çevik Vakuum Çıxışları və Quraşdırma
Müasir maşınlarda yer məhdudiyyətləri çevik planlar tələb edir. Əsas top birləşməli vakuum sorma fincanlarımız ZP xüsusiyyətimiz:
İkili Çıxış Seçimləri:Kompakt məkanlara qüsursuz inteqrasiya üçün şaquli və üfüqi vakuum girişləri.
Montaj müxtəlifliyi:Uyğun quraşdırma üçün adapterlər və ya xüsusi bufer mötərizələri daxil etmək üçün seçimlər.
Əsas üstünlüklər
Tutuş Sabitliyi:Xüsusilə əyri avtomobil kuzov panelləri, qeyri-müntəzəm formalı inyeksiya ilə qəliblənmiş hissələr və ya qablaşdırma qutuları ilə işləyərkən, Əsas Bilyalı Vakuum Emiş Kuboklarının ZP-nin top birləşmə dizaynı vakuum səviyyələrinin davamlı olaraq yüksək qalmasını təmin edir.
Səs-küyün və şokun azaldılması:Bufer montajı ilə birləşdirildikdə, təmas zamanı kinetik enerjini effektiv şəkildə udur və bununla da sistemin ümumi xidmət müddətini uzadır.
Xüsusi Əməliyyat Şərtlərinə Uyğunluq:Məsələn, litium-ion batareya sənayesində o, tamamilə paslanmayan poladdan sifarişlə hazırlana bilər; əksinə, elektronika sənayesində antistatik materiallardan istifadə edilə bilər.
Tətbiq Ssenariləri
Avtomobil hissələri:Ön şüşələr və ya qapı panelləri kimi əyri komponentləri tutmaq.
Logistika çeşidlənməsi:Qeyri-bərabər səthləri olan bağlamaların idarə edilməsi.
3C Elektronika:Universal birgə tənzimləmə vasitəsilə qapalı məkanlarda dəqiq əmməyə nail olmaq.
Necə Sifariş Vermək olar

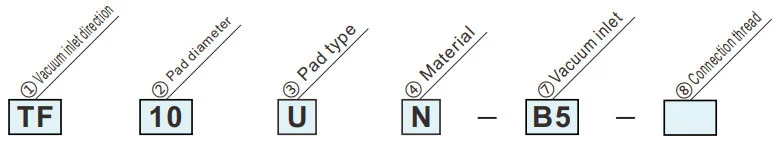

Adapterli top birləşmə növü
| ④Material | |
| N | NBR |
| S | Silikon kauçuk |
| U | Uretan kauçuk |
| F | FKM |
| GN | keçirici NBR |
| GS | Keçirici silikon sürtünmə |
Yaşıl simvol fərdiləşdirilmiş modellərdir
|
③ Yastıq növü
② Yastığın diametri (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | ||||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | |||||||||
| U | Düz Tip | ● | ● | ● | ● | ● | ● | |||||||
| C | Qabırğalı Düz Tip | ● | ● | ● | ● | ● | ● | |||||||
| B | Körük növü | ● | ● | ● | ● | ● | ● | |||||||
| ①Vakuum giriş istiqaməti | D | Dərin tip | ● | — | ● | — | ● | — | ||||||
| TF | Şaquli |
|
⑦Vakuum girişi | Qadın ip | B5 | M5 x0.8 | ● | ● | ||||||
| ⑧Birləşdirici ip | Kişi sapı | A8 | M8 x1.0 | ● | — | |||||||||
| A10 | M10 x1.0 | — | ● | |||||||||||
|
⑦Vakuum girişi | Qadın ip | B5 | M5 x0.8 | ● | — | ||||||||
| B8 | M8 x1.25 | ● | ● | |||||||||||
| B01 | Rc1/8 | ● | ● | |||||||||||
| RF | Yanal |
|
Bir toxunuşla uyğunlaşma | 04 | ø4 | ● | — | |||||||
| 06 | ø6 | ● | ● | |||||||||||
| 08 | ø8 | — | ● | |||||||||||
| ⑧Birləşdirici ip | Qadın ipi | B5 | M5 x0.8 | ● | ● | |||||||||
| B8 | M8 x1.25 | — | ● | |||||||||||

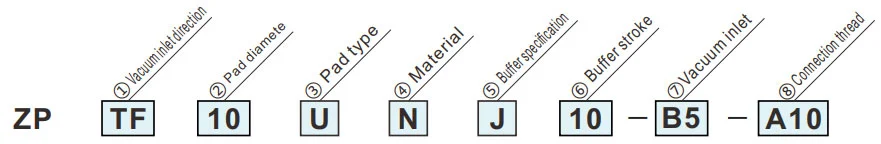

Tamponlu top birləşmə növü
| ④Material | |
| N | NBR |
| S | Silikon kauçuk |
| U | Uretan rezin |
| F | FKM |
| GN | Keçirici NBR |
| GS | Keçirici silikon kauçuk |
Yaşıl simvol fərdiləşdirilmiş modellərdir
|
③ Yastıq növü
② Yastığın diametri (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | |||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ||||||||
| U | Düz Tip | ● | ● | ● | ● | ● | ● | ||||||
| C | Qabırğalı Düz Tip | ● | ● | ● | ● | ● | ● | ||||||
| B | Körük növü | ● | ● | ● | ● | ● | ● | ||||||
| D | Dərin tip | ● | 一 | ● | 一 | ● | 一 | ||||||
| ⑥Bufer vuruşu | 10 | 10 mm | ● | ● | |||||||||
| 20 | 20 mm | ● | ● | ||||||||||
| 30 | 30 mm | ● | ● | ||||||||||
| 40 | 40 mm | ● | 一 | ||||||||||
| ①Vakuum giriş istiqaməti | 50 | 50 mm | ● | ● | |||||||||
| TF | Şaquli |
|
⑦Vakuum girişi | Qadın sap |
B5 | M5x0.8 | ● | 一 | |||||
| B01 | Rc1/8 | 一 | ● | ||||||||||
| Bir toxunuşla uyğunlaşma | 04 | ø4 | ● | 一 | |||||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧Birləşdirici ip | Kişi sapı | A10 | M10×1.0 | ● | 一 | ||||||||
| A14 | M14x1.0 | 一 | ● | ||||||||||
| RF | Yanal |
|
⑦Vakuum girişi | 04 | ø4 | ● | 一 | ||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧Birləşdirici ip | Kişi sapı | A10 | M10×1.0 | ● | 一 | ||||||||
| A14 | M14×1.0 | 一 | ● | ||||||||||
| ⑤Bufer spesifikasiyası | |
| J | Fırlanan |
| K | Fırlanmayan |
Spesifikasiyalar
| Kilid üzük/Pad növü | Yastığın diametri/ölçüləri | Ərizə | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Kilid Üzüksüz | Düz Tip (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Düz və deformasiya edilməmiş səthləri olan iş parçaları üçün |
| Oval tip (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Adsorbsiya səthində məhdudiyyətlər olan iş parçaları üçün | |
| İncə Düz Tip (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | İncə təbəqələr və ya vinil kimi yumşaq iş parçaları üçün. Adsorbsiya zamanı qırış və ya deformasiya azaldıla bilər. | |
| İncə Düz Tip qabırğa ilə (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | İncə təbəqələr və ya vinil kimi yumşaq iş parçaları üçün. İş parçaları çıxarıla bilər qabırğalar sayəsində asanlıqla |
|
| Körük növü (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Tampon üçün yer olmayan yerlərdə və ya maili səthləri olan iş parçaları üçün istifadə üçün | |
| Kilid Üzüyü ilə | Düz Tip (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Düz və deformasiya edilməmiş səthləri olan iş parçaları üçün |
| Düz Tip qabırğa ilə (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Asanlıqla deformasiya olunan iş parçaları üçün. İş parçaları qabırğalar sayəsində asanlıqla çıxarıla bilər | |
| Körük növü (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Tampon üçün yer olmayan yerlərdə və ya maili səthləri olan iş parçaları üçün istifadə üçün | |
| Dərin tip (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Əyri səthləri olan iş parçaları və ya sferik iş parçaları üçün | |
Yastıq materialı və xüsusiyyətləri
⚪: Az və ya heç bir təsiri yoxdur △: Şərtlərdən asılı olaraq istifadə edilə bilər X: Uyğun deyil
|
Material
Xüsusiyyətlər
|
Simvol | Durometr HS (±5°) |
Rəng of rezin |
Əməliyyat temperatur diapazon (°C) |
Yağ müqavimət benzin |
Yağ müqavimət benzol |
Baza müqavimət |
Turşu müqavimət |
Hava şəraitinə uyğunluq | Ozon müqavimət |
Aşınma müqavimət |
Suya davamlı | Solvent müqavimət (benzol, toluol) |
Ərizə |
| NBR | N | 50 | Qara | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Ümumi işlərin köçürülməsi, Oluklu taxta, Şpon lövhə, Dəmir lövhə və s |
| Silikon kauçuk | S | 45 ~ 50 | Ağ | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarımkeçirici, Dökümdən çıxarılması, İncə iş, Qida prosessoru |
| Uretan rezin | U | 50 ~ 60 | Qəhvəyi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu taxta, Dəmir boşqab, Şpon boşqab |
| FKM | F | 60 | Qara | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimya işi |
| Keçirici NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarımkeçiricinin ümumi işi (Statik elektrik müqaviməti) | |
| Keçirici silikon sürtgəc | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarımkeçirici (Statik elektrik) |
Yuxarıdakı cədvəl mövzu rezin materiallarının yalnız ümumi xüsusiyyətlərini əhatə edir. Mavi simvol xüsusi hazırlanmış modellərdir.
Müxtəlif sənaye sahələrində pnevmatik komponentlərin (vakuum emiş kuboku) tətbiqi konturları
I. Əsas güclü tərəflər
II. Tətbiqlərin sənaye üzrə çıxarılması
A. Tibb və tibb sənayesi
A.1: Əsas tələblər:Təmiz və çirklənmədən (FDA/GMP uyğun), yumşaq və zərərsiz və çarpaz çirklənmənin qarşısının alınması
A.2 Əsas ssenarilər:
1. Əczaçılıq qablaşdırması: dərman şüşəsi / əczaçılıq boşqabı / infuziya çantası pikap (qida dərəcəli silikon vantuz, hissəciklərin tökülməsi yoxdur)
2. Tibbi cihazın yığılması: cərrahi alətlər/tibbi kateterlər/protezlə işləmə hissələri (tənzimlənən mənfi təzyiq, deformasiyadan qorunma)
3. Bioloji laboratoriya: petri qabı/sentrifuqa borusu/reagent kartı transferi (kimyəvi maddələrə davamlı, steril uyğun)
B. Elektronika və yarımkeçiricilər sənayesi
B.1 Əsas tələblər:antistatik (10⁶-10¹¹Ω), dəqiq yerləşdirmə (səhv ≤0.01mm), cızıqlara qarşı müqavimət
B.2 Əsas ssenarilər:
1. Çip/Yarımkeçirici: vafli işləmə, çip qablaşdırma (məsaməli keramika/antistatik silikon vantuz, qırılmanın qarşısını almaq üçün vahid mənfi təzyiq)
2. PCB/komponentlər: Çevik PCB, mikro komponentlər (0402 rezistorlar) səthə quraşdırılmış (buruşmanın/yırtılmanın qarşısını almaq üçün nazik silikon/gel/mikro vantuzlar)
3. Ekran: LCD/OLED panel, toxunma şüşəsi (yüksək şəffaf material, ləkə və cızıq yoxdur)
C. Avtomobil və avtomobil hissələri sənayesi
C.1 Əsas tələblər:böyük emiş (tək emiş diski ≥500N), çox spesifikasiyalı uyğunlaşma (metal/plastik/şüşə), sürüşməyən
C.2 Əsas ssenarilər:
4. Korpus istehsalı: polad boşqab / qapı çərçivəsi ilə işləmə qaynağı (böyük diametrli rezin / çox vantuz sırası, sürüşməyə qarşı tekstura)
5. Şüşə / İnteryer: Ön şüşənin quraşdırılması, oturacaqların dəri səthinin köçürülməsi (temperatura davamlı silikon / süngər vantuzları, deformasiyadan qorunma)
6. Hissələr: mühərrik silindr gövdəsi / sürət qutusu gövdəsi (vakuum + mexaniki kilid, düşməyə qarşı)
D. Qida və qablaşdırma sənayesi
D.1 Əsas tələblər:Qida dərəcəli material (FDA sertifikatlı), təmizlənməsi asan, əzməyə davamlıdır
D.2 Əsas ssenarilər:
1. Qida ilə işləmə: bişmiş mallar / təzə ət / meyvələrin çeşidlənməsi (aşağı emiş süngər vantuz, qoxusuz və yuyulması asan)
2. Qablaşdırmanın avtomatlaşdırılması: qablaşdırma çantasının açılması, steril karton qəlibləmə (statik aradan qaldırılması/çox nöqtəli emiş, nazik/sərt qablaşdırma üçün uyğundur)
E. Logistika və anbar sənayesi
E.1 Əsas tələblər:səmərəli uyğunlaşma (malların bir çox spesifikasiyası), sabit təzyiq, düşməyə qarşı
E.2 Əsas ssenarilər:
1. Kartonla işləmə: e-ticarət karton çeşidlənməsi (tənzimlənən emiş massivi, vakuum təzyiqi)
2. Boşqab/rulon: Taxta lövhə/plastik film rulonunun ötürülməsi (uzun zolaq/halqavari vantuz, ofsetin qarşısını almaq üçün vahid adsorbsiya)
F. Yeni enerji və xüsusi sənaye sahələri
F.1 Yeni enerji (litium batareya/pv):
1. Litium batareya lövhəsi (antistatik məsaməli vantuz, toz əleyhinə), fotovoltaik şüşə (böyük əmzikli silikon vantuz, cızıq yoxdur)
F.2 Çap və kağız
1. Kağız/çap materialının tutulması (uducu kağız materialı, yırtılmanın və mürəkkəbin çirklənməsinin qarşısını almaq üçün cüzi mənfi təzyiq)
III. Əsas uyğunlaşma məntiqinin xülasəsi
| İş parçasının xüsusiyyətləri | Pipet adaptasiyası proqramı | Müvafiq sənaye ssenariləri |
| İncə / Kövrək / Dəqiq | Silikon/keramika material, mikro mənfi təzyiq, mikro sorma başlığı | Elektron yarımkeçiricilər, əczaçılıq |
| Ağır əşyalar / Böyük ölçü | Rezin material, böyük diametrli vantuz, çoxlu vantuz | Avtomobillər, logistik panellər |
| Sağlamlıq/Çirklənmənin qarşısının alınması | Qida/tibbi dərəcəli silikon, təmizlənməsi asan struktur | Dərman, yemək |
| Yumşaq / nizamsız səthlər | Süngər material, deformasiyaya uğrayan vantuz | Avtomobilin salonu, yemək |
| Antistatik tələblər | Antistatik silikon, ion küləyi kömək edir | elektron yarımkeçirici |
