Vakuum emiş, dörd əsas üstünlüyü olan sənaye avtomatlaşdırmasında "çevik tutma" üçün əsas həll yoludur: zərərsiz tutma, çox material/düzgün olmayan iş parçalarına uyğunlaşma, təmiz və ətraf mühitin qorunması və çevik əməliyyat. O, iş parçalarının müxtəlif sənaye xüsusiyyətlərinə (nazik/qalın, dəqiq/kobud, sanitar/standart) uyğunlaşdırıla bilər.
Yüksək Sərtlikli Vakuum Emiş Kubokları ZP
Aparıcı Çin istehsalçısı olaraq, fabrikimiz ağır vəzifələr üçün Xüsusi Yüksək Sərtlikli Vakuum Emiş Kubokları ZP (Ø40-125mm) təklif edir. Ən yaxşı təchizatçı kimi biz təsirləri azaltmaq üçün NBR, silikon və antistatik materialları yastıqlı dizaynlarla təmin edirik. Kövrək səthlər və litium batareya xətləri üçün mükəmməldir.
Klikləyin və Seçimi Başlayın
》Məhsul Məlumatına Qayıdın
Yüksək Sərtlikli Vakuum Emiş Kubokları ZP
ZP Seriyası Ağır Yük Daşıyıcı Yastıq Birliyi
Adapter Vakuum Yastiqciqları ilə ZPT Seriyası Ağır
Adapter Vakuum Yastiqciqları ilə ZPT Seriyası Ağır
Adapter Vakuum Yastıqları ilə ZPX Seriyası Ağır
ZPX Seriyası Bufer Vakuum Yastıqları ilə Ağır Yük
Təsvir
Necə Sifariş Vermək olar
Spesifikasiyalar / Material
Tətbiqlər
Resurs
Yüksək Sərtlikli Vakuum Emiş Kubokları ZP böyük ölçülü, ağır və ya asanlıqla deformasiya olunan iş parçaları ilə işləmək üçün xüsusi olaraq hazırlanmış sənaye tutma həllini təmsil edir. Çində ixtisaslaşmış istehsalçı olaraq, biz bu məhsulu gücləndirilmiş sorma kubokunun baza quruluşu və mötərizə qurğusu ilə dizayn etdik; bu, yanal qüvvələrə qarşı müstəsna müqaviməti təmin edir və ağır yükləri tutarkən üstün dayanıqlığı qoruyur və onu ağır sənaye avtomatlaşdırılması sahəsində əvəzsiz fərdiləşdirilmiş pnevmatik komponentə çevirir.
Texniki xüsusiyyətlər və çox yönlülük
1. Maksimum Lift üçün Böyük Diametrli Seçimlər
Müxtəlif yük tələblərinə cavab vermək üçün Yüksək Sərtlikli Vakuum Emiş Kubokları ZP bir neçə iri diametrdə mövcuddur:
φ40, φ50, φ63, φ80, φ100 və φ125mm.
These sizes allow for a high vacuum contact area, providing the necessary lifting force for heavy industrial components.
2. Müxtəlif mühitlər üçün çox material seçimi
İş mühiti materialı diktə edir. Vantuz stəkanınızın spesifik tətbiqində inkişaf etməsini təmin etmək üçün müxtəlif yüksək keyfiyyətli elastomerlər təklif edirik:
NBR (Nitril Kauçuk):Avtomobil və emal mühitləri üçün əla yağ müqaviməti.
Silikon kauçuk:Yüksək temperatur tətbiqləri və qida təhlükəsizliyi üçün idealdır.
Poliuretan və florokauçuk:Xüsusi sənaye təmizləmə və ya örtük xətləri üçün yüksək aşınma müqaviməti və kimyəvi sabitlik.
Antistatik materiallar:Elektron montaj və yarımkeçiricilərin idarə edilməsi üçün kritikdir.
3. İnteqrasiya edilmiş yastıqlama və montaj
Təhlükəsizlik və dəqiqlik əl-ələ verir. Yüksək Sərtlik Vakuum Emiş Kuboklarımız ZP təklif edirik:
Yastıqlı versiyalar:Təmas zamanı təsir qüvvələrini effektiv şəkildə azaldır, kövrək səthləri qoruyur və sistemin vibrasiyasını azaldır.
Yastıqsız versiyalar:Sərt, birbaşa əlaqəyə üstünlük verilən tətbiqlər üçün.
Çevik montaj:Mövcud maşın sxemlərinizə uyğunlaşdırmaq üçün xarici və ya daxili yivlər və şaquli vakuum çıxışları ilə mövcuddur.
Niyə Commaelec Fabrikasının Yüksək Sərtlikli Vakuum Emiş Kuboklarını ZP seçməlisiniz?
1. Gücləndirilmiş Baza Dizaynı:Commaelec-in Yüksək Sərtlikli Vakuum Emiş Kubokları ZP, sorma fincanı və fitinq arasındakı əlaqə nöqtəsində gücləndirilmiş sərtliyə malikdir və yanal kəsmə qüvvələrinə effektiv müqavimət göstərir.
2. Ölçülərin geniş diapazonu:φ40-dan φ125 mm-ə qədər müxtəlif ölçülərdə mövcud olan bu vantuzlar xüsusi olaraq ağır yük daşıyan sac metal, daş və geniş sahəli şüşə kimi ağır obyektlərin daşınması üçün nəzərdə tutulub və qaya kimi möhkəm yapışmanı təmin edir.
3. Öz istehsal müəssisəsi olan təchizatçı kimi Commaelec üç material variantı təklif edir:
Antistatik:Həssas komponentlərin statik boşalma nəticəsində zədələnməsinin qarşısını almaq üçün xüsusi olaraq elektronika və yarımkeçirici sənayeləri üçün nəzərdə tutulmuşdur.
Tam Paslanmayan Polad Komponentlər:Xüsusilə litium-ion batareya sənayesi üçün uyğundur, mis və sinksiz materiallar üçün tələblərə cavab verir, yüksək korroziyaya davamlılıq və təmizlik.
Flüorokarbon Kauçuk (FKM) və EPR:Kimyəvi mühitlər və ya yüksək temperatur əməliyyatları üçün idealdır (məsələn, enjeksiyonla qəliblənmiş hissələrin sökülməsi) əla kimyəvi dayanıqlıq və hava müqaviməti təklif edir.
4. Dəqiq yastıqlama texnologiyası:6mm-50mm vuruş diapazonu ilə Yastıqlı Versiyada mövcuddur. Sorma stəkanı kövrək səthlərlə (məsələn, ultra nazik şüşə) təmasda olduqda, yastıqlama mötərizəsi ani zərbə enerjisini udur, səs-küyü əhəmiyyətli dərəcədə azaldır və avadanlığın xidmət müddətini uzadır.
5. Çox İstiqamətli Vakuum Həlləri:Yüksək Sərtlikli Vakuum Emiş Kubokları ZP üçün montaj mötərizəsi dəyişdirilə bilən daxili və xarici dişləmə seçimləri ilə həm şaquli, həm də yanal vakuum port konfiqurasiyalarını dəstəkləyir; bu dizayn fəza planını və qolun sonu alətləri (EOAT) interfeysində quraşdırma prosesini əhəmiyyətli dərəcədə asanlaşdırır.

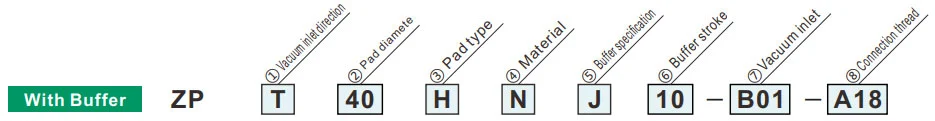

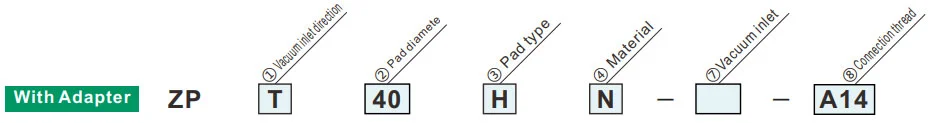

Necə Sifariş Vermək olar
| ②Paddiametri | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Pad növü | |
| H | Qabırğa ilə düz |
| HB | Körük növü |
| ④Material | |
| N | NBR |
| S | Silikon kauçuk |
| U | Uretan rezin |
| F | FKM |
Yaşıl simvol fərdiləşdirilmiş modellərdir
| ①Vakuum giriş istiqaməti | Yastıq diametri | 40 | 50 | 63 | 80 | 100 | 125 | ||||||
| T | Şaquli |
|
⑦Tozsoran | Qadın ip | B6 | M6x1 | ● | — | — | ||||
| B8 | M8x1.25 | ● | ● | — | |||||||||
| B10 | M10x1.5 | ● | ● | — | |||||||||
| B12 | M12x1.75 | — | ● | ● | |||||||||
|
B16 | M16x1.5 | — | ● | ● | ||||||||
| ⑧ | Kişi sapı | A14 | M14x1.0 | — | — | ||||||||
| A16 | M16x1.5 | — | ● | ● | |||||||||
| X | Yanal |
|
Qadın ip | B8 | M8x1.25 | ● | — | — | |||||
| B10 | M10x1.5 | ● | ● | ● | |||||||||
| B12 | M12x1.75 | — | ● | ● | |||||||||
| ⑦ | B01 | Rc1/8 | ● | ● | ● | ||||||||
| ②Pad diametri | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Material | |
| N | NBR |
| S | Silikon kauçuk |
| U | Uretan rezin |
| F | FKM |
Yaşıl simvol fərdiləşdirilmiş modellərdir
| ③Pad növü | |
| H | Qabırğa ilə düz |
| HB | Körük növü |
| ①Vakuum giriş istiqaməti | |
| T | Şaquli |
| X | Yanal |
| ③Pad növü | |
| H | Qabırğa ilə düz |
| HB | Körük növü |
| ⑤Bufer spesifikasiyası | |
| J | Fırlanan (Alüminium, Kolsuz) |
| JB | Fırlanan (Mirinç, Kollu) |
| JF | Fırlanan (Polad, Kollu) |
| KB | Fırlanmayan (Mirinç, Kollu) |
| ⑦Vakuum girişi | |
| B01 | Rc1/8 |
| ②Pad diametri | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Material | |
| N | NBR |
| S | Silikon kauçuk |
| U | Uretan rezin |
| F | FKM |
Yaşıl simvol fərdiləşdirilmiş modellərdir
| Yastıq diametri | 40 | 50 | 40 | 50 | 63 | 80 | 100 | 125 | |||
| ⑥Bufer vuruşu | 10 | 10 mm | ● | ● | ● | ||||||
| 20 | 20 mm | ● | — | — | |||||||
| 25 | 25 mm | — | ● | ● | |||||||
| 30 | 30 mm | ● | ● | ● | |||||||
| 50 | 50 mm | — | ● | ● | |||||||
| 75 | 75 mm | — | ● | ● | |||||||
| ⑧Birləşdirici ip | Kişi sapı | 100 | 100 mm | — | — | ● | |||||
| A14 | M14x1 | ● | — | — | |||||||
| A18 | M18x1.5 | — | ● | — | |||||||
| A22 | M22x1.5 | — | — | ● | |||||||
Yay reaktiv qüvvəsi
| Bağlantı ipi | Sıxma anı ±5%[N·m] | Bufer vuruşu (mm) | Yay reaktiv qüvvəsi[N] | |||
| Alüminium (J) | Pirinç, Kollu (JB/KB) | Polad, kollu (JF) | 0 vuruşda | Tam vuruşda | ||
| M14x1 | — | 7 | — | 10 | 3 | 4.5 |
| 20 | 5 | |||||
| 30 | 5.2 | |||||
| M18x1.5 | 10 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | ||||
| 30 | 5 | 8.5 | ||||
| 50,75 | 6.9 | 11.8 | ||||
| M22x1.5 | 10 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | |||||
| 30 | 13.5 | |||||
| 50,75,100 | 15 | |||||
Yastıq materialı və xüsusiyyətləri
⚪: Az və ya heç bir təsiri yoxdur △: Şərtlərdən asılı olaraq istifadə edilə bilər X: Uyğun deyil
|
Material
Xüsusiyyətlər
|
Simvol | Durometr HS (±5°) |
Rəng of rezin |
Əməliyyat temperatur diapazon (°C) |
Yağ müqavimət benzin |
Yağ müqavimət benzol |
Baza müqavimət |
Turşu müqavimət |
Hava şəraitinə uyğunluq | Ozon müqavimət |
Aşınma müqavimət |
Suya davamlı | Solvent müqavimət (benzol, toluol) |
Ərizə |
| NBR | N | 50 | Qara | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Ümumi işlərin köçürülməsi, Oluklu taxta, Şpon lövhə, Dəmir lövhə və s |
| Silikon kauçuk | S | 45 ~ 50 | Ağ | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarımkeçirici, Dökümdən çıxarılması, İncə iş, Qida prosessoru |
| Uretan rezin | U | 50 ~ 60 | Qəhvəyi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu taxta, Dəmir boşqab, Şpon boşqab |
| FKM | F | 60 | Qara | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimya işi |
| Keçirici NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarımkeçiricinin ümumi işi (Statik elektrik müqaviməti) | |
| Keçirici silikon sürtgəc | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarımkeçirici (Statik elektrik) |
Yuxarıdakı cədvəl mövzu rezin materiallarının yalnız ümumi xüsusiyyətlərini əhatə edir. Mavi simvol xüsusi hazırlanmış modellərdir.
Müxtəlif sənaye sahələrində pnevmatik komponentlərin (vakuum emiş kuboku) tətbiqi konturları
I. Əsas güclü tərəflər
II. Tətbiqlərin sənaye üzrə çıxarılması
A. Tibb və tibb sənayesi
A.1: Əsas tələblər:Təmiz və çirklənmədən (FDA/GMP uyğun), yumşaq və zərərsiz və çarpaz çirklənmənin qarşısının alınması
A.2 Əsas ssenarilər:
1. Əczaçılıq qablaşdırması: dərman şüşəsi / əczaçılıq boşqabı / infuziya çantası pikap (qida dərəcəli silikon vantuz, hissəciklərin tökülməsi yoxdur)
2. Tibbi cihazın yığılması: cərrahi alətlər/tibbi kateterlər/protezlə işləmə hissələri (tənzimlənən mənfi təzyiq, deformasiyadan qorunma)
3. Bioloji laboratoriya: petri qabı/sentrifuqa borusu/reagent kartı transferi (kimyəvi maddələrə davamlı, steril uyğun)
B. Elektronika və yarımkeçiricilər sənayesi
B.1 Əsas tələblər:antistatik (10⁶-10¹¹Ω), dəqiq yerləşdirmə (səhv ≤0.01mm), cızıqlara qarşı müqavimət
B.2 Əsas ssenarilər:
1. Çip/Yarımkeçirici: vafli işləmə, çip qablaşdırma (məsaməli keramika/antistatik silikon vantuz, qırılmanın qarşısını almaq üçün vahid mənfi təzyiq)
2. PCB/komponentlər: Çevik PCB, mikro komponentlər (0402 rezistorlar) səthə quraşdırılmış (buruşmanın/yırtılmanın qarşısını almaq üçün nazik silikon/gel/mikro vantuzlar)
3. Ekran: LCD/OLED panel, toxunma şüşəsi (yüksək şəffaf material, ləkə və cızıq yoxdur)
C. Avtomobil və avtomobil hissələri sənayesi
C.1 Əsas tələblər:böyük emiş (tək emiş diski ≥500N), çox spesifikasiyalı uyğunlaşma (metal/plastik/şüşə), sürüşməyən
C.2 Əsas ssenarilər:
4. Korpus istehsalı: polad boşqab / qapı çərçivəsi ilə işləmə qaynağı (böyük diametrli rezin / çox vantuz sırası, sürüşməyə qarşı tekstura)
5. Şüşə / İnteryer: Ön şüşənin quraşdırılması, oturacaqların dəri səthinin köçürülməsi (temperatura davamlı silikon / süngər vantuzları, deformasiyadan qorunma)
6. Hissələr: mühərrik silindr gövdəsi / sürət qutusu gövdəsi (vakuum + mexaniki kilid, düşməyə qarşı)
D. Qida və qablaşdırma sənayesi
D.1 Əsas tələblər:Qida dərəcəli material (FDA sertifikatlı), təmizlənməsi asan, əzməyə davamlıdır
D.2 Əsas ssenarilər:
1. Qida ilə işləmə: bişmiş mallar / təzə ət / meyvələrin çeşidlənməsi (aşağı emiş süngər vantuz, qoxusuz və yuyulması asan)
2. Qablaşdırmanın avtomatlaşdırılması: qablaşdırma çantasının açılması, steril karton qəlibləmə (statik aradan qaldırılması/çox nöqtəli emiş, nazik/sərt qablaşdırma üçün uyğundur)
E. Logistika və anbar sənayesi
E.1 Əsas tələblər:səmərəli uyğunlaşma (malların bir çox spesifikasiyası), sabit təzyiq, düşməyə qarşı
E.2 Əsas ssenarilər:
1. Kartonla işləmə: e-ticarət karton çeşidlənməsi (tənzimlənən emiş massivi, vakuum təzyiqi)
2. Boşqab/rulon: Taxta lövhə/plastik film rulonunun ötürülməsi (uzun zolaq/halqavari vantuz, ofsetin qarşısını almaq üçün vahid adsorbsiya)
F. Yeni enerji və xüsusi sənaye sahələri
F.1 Yeni enerji (litium batareya/pv):
1. Litium batareya lövhəsi (antistatik məsaməli vantuz, toz əleyhinə), fotovoltaik şüşə (böyük əmzikli silikon vantuz, cızıq yoxdur)
F.2 Çap və kağız
1. Kağız/çap materialının tutulması (uducu kağız materialı, yırtılmanın və mürəkkəbin çirklənməsinin qarşısını almaq üçün cüzi mənfi təzyiq)
III. Əsas uyğunlaşma məntiqinin xülasəsi
| İş parçasının xüsusiyyətləri | Pipet adaptasiyası proqramı | Müvafiq sənaye ssenariləri |
| İncə / Kövrək / Dəqiq | Silikon/keramika material, mikro mənfi təzyiq, mikro sorma başlığı | Elektron yarımkeçiricilər, əczaçılıq |
| Ağır əşyalar / Böyük ölçü | Rezin material, böyük diametrli vantuz, çoxlu vantuz | Avtomobillər, logistik panellər |
| Sağlamlıq/Çirklənmənin qarşısının alınması | Qida/tibbi dərəcəli silikon, təmizlənməsi asan struktur | Dərman, yemək |
| Yumşaq / nizamsız səthlər | Süngər material, deformasiyaya uğrayan vantuz | Avtomobilin salonu, yemək |
| Antistatik tələblər | Antistatik silikon, ion küləyi kömək edir | elektron yarımkeçirici |
