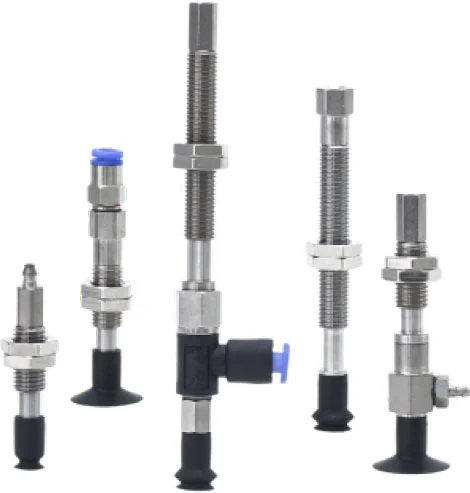

Basic Kilidsiz Halqalı Vakuum Sorma Kubokları ZP
Çin istehsalı olan Basic Without Lock Ring Vakuum Sortucuları ZP əhəmiyyətli üstünlüklərə və satış nöqtələrinə malikdir: Birincisi, onlar yüksək xərc-effektivlik təklif edirlər. Yetkin istehsal bazasından istifadə edərək, onlar məhsulun performansını təmin etməklə yanaşı, xərcləri effektiv şəkildə idarə edir və bununla da müştərilər üçün satınalma xərclərini azaldır; İkincisi, onlar çoxlu spesifikasiya və modelləri olan müxtəlif məhsul kateqoriyalarını təmin edir; Üçüncüsü, onların texnologiyası yetkindir. Silikon və qabaqcıl vakuum təzyiq tutma texnologiyası kimi premium materiallardan istifadə edərək, onlar güclü yapışma və sabitlik təmin edir, materialın təhlükəsiz idarə olunmasını təmin edir; Dördüncüsü, onların təchizat zənciri sabitdir, möhkəm yerli sənaye zənciri və vaxtında çatdırılmanı təmin etmək üçün güclü istehsal gücü ilə dəstəklənir. Bu üstünlüklər yerli istehsal olan vakuum vakumlu fincanları sənaye avtomatlaşdırılması sahəsində yüksək rəqabətə davamlı edir.
Klikləyin və Seçimi Başlayın
》Məhsul Məlumatına Qayıdın
Kilidsiz Əsas Halqa Pad ZP Aləti
ZP Series Pad vahidi
Adapter Vakuum Yastıqları ilə ZPT Seriyası
Tampon Vakuum Yastıqları ilə ZPT Seriyası
Adapter Vakuum Yastiqciqları ilə ZPR Seriyası
Tampon Vakuum Yastıqları ilə ZPR Seriyası
Adapter Vakuum Yastiqciqları ilə ZPY Seriyası
Tampon Vakuum Yastıqları ilə ZPY Seriyası
Təsvir
Necə Sifariş Vermək olar
Spesifikasiyalar / Material
Tətbiqlər
Resurs
Kilidsiz Halqalı Vakuum Emiş Kubokları ZP olmadan Basic nədir?
Tərif və Funksiya
• Vakuum Tutma Aləti:Qaldırma və yerləşdirməni təmin etmək üçün iş parçasının səthi ilə bir möhür yaradır
• Çevik Tətbiq:Hamar, düz və ya bir qədər əyri səthlər üçün uyğundur
• Avtomatlaşdırma Dəstəyi:Robotik qollarda, konveyerlərdə və idarəetmə sistemlərində istifadə olunur
Struktur Xüsusiyyətlər
• Silikon və ya poliuretan kimi davamlı elastomerlərdən hazırlanmışdır
• Robot sistemlərində yükü azaltmaq üçün yüngül dizayn
• Müxtəlif tətbiqlər üçün müxtəlif diametrlərdə və formalarda mövcuddur
Əsas üstünlüklər
Çevik və Asan Quraşdırma
• Heç bir kilid halqası quruluşu quraşdırmanı və dəyişdirilməsini asanlaşdırır
• Quraşdırma vaxtını və texniki xidmət səylərini azaldır
Etibarlı Sızdırmazlıq Performansı
• Hamar və məsaməli olmayan səthlərdə sabit vakuum tutuşunu təmin edir
• Yüksək sürətli əməliyyatlar zamanı ardıcıl emişi saxlayır
Xərc baxımından Effektiv Həll
• Sadə quruluş istehsal və dəyişdirmə xərclərini azaldır
• Böyük miqyaslı və ya yüksək dövrəli proqramlar üçün idealdır
Davamlı və aşınmaya davamlıdır
• Yüksək keyfiyyətli materiallar uzun xidmət müddətini təmin edir
• Aşınmaya və təkrar istifadəyə davamlıdır
Geniş Uyğunluq
• Müxtəlif vakuum generatorları və montaj sistemləri ilə uyğun gəlir
• Çoxlu sənaye mühitləri üçün uyğundur
Fərdiləşdirmə və İstehsal Prosesi
Fərdiləşdirmə Seçimləri
Müxtəlif sənaye avtomatlaşdırma tələblərinə cavab vermək üçün Basic Without Kilidsiz Halqalı Vakuum Emiş Kubokları ZP material seçimindən struktur dizayna qədər tam şəkildə fərdiləşdirilə bilər:
• Material seçimi
o Silikon (SI): Yüksək temperatur müqaviməti, elektronika və təmiz mühitlər üçün idealdır
o Poliuretan (PU): Yüksək dövrəli əməliyyatlar üçün əla aşınma müqaviməti
o NBR: Ümumi sənaye tətbiqləri üçün sərfəli həll
o İxtisaslaşmış sənayelər üçün isteğe bağlı antistatik və ya qida dərəcəli materiallar
• Ölçü və Həndəsə
o Müxtəlif yük qabiliyyətinə uyğun diametrlərin geniş diapazonu
o Müxtəlif səth şəraiti üçün düz və ya yüngül körük konstruksiyaları
• Sərtlik və Elastiklik (Sahil A)
o Zərif və ya kövrək məhsullar üçün daha yumşaq materiallar
o Ağır yük və ya yüksək sürətli işləmə üçün daha sərt birləşmələr
o Çeviklik və davamlılıq arasında optimallaşdırılmış balans
• Quraşdırma və İnterfeys Uyğunluğu
o Müxtəlif tutuculara və vakuum sistemlərinə uyğunlaşma
o Mövzu ölçüsü və əlaqə növü uyğunluğu (metrik, BSP, NPT)
o Müxtəlif montaj elementləri və ya adapterlərlə inteqrasiya
• Tətbiqə Xüsusi Dizayn
o Daha yaxşı tutuş üçün sürüşməyə qarşı səth nümunələri
o Sərt mühitlər üçün yağa davamlı və ya kimyəvi maddələrə davamlı materiallar
o Yüksək temperatur və ya aşağı temperatur performansının fərdiləşdirilməsi

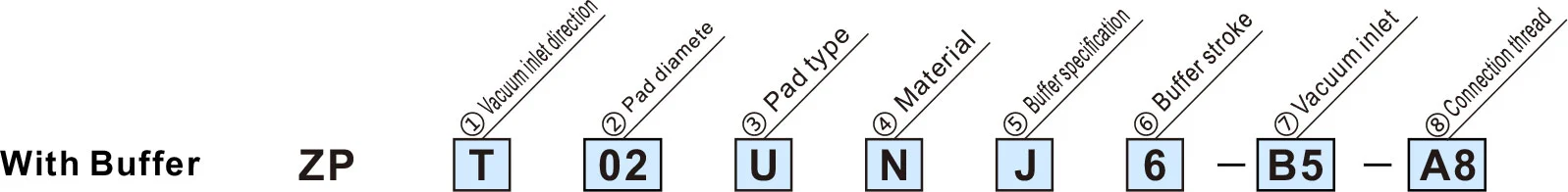

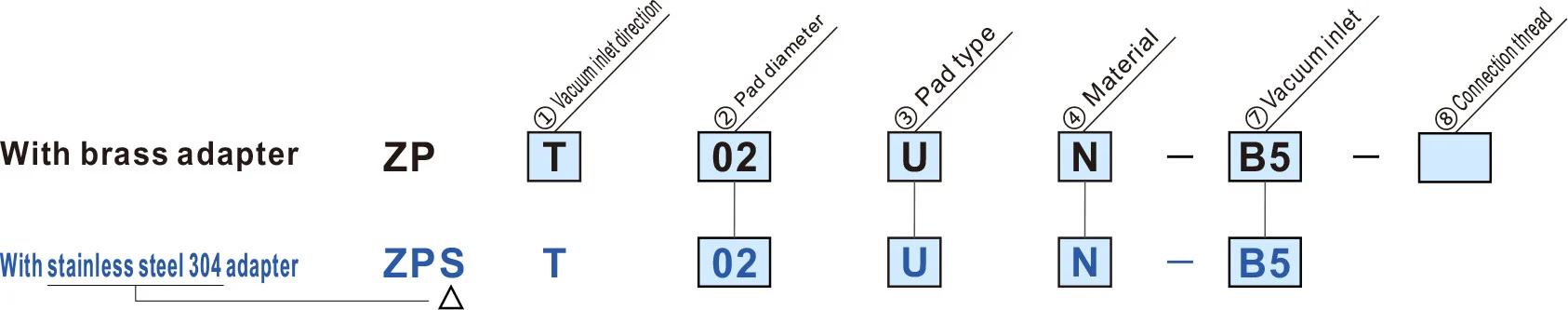

Necə Sifariş Vermək olar
|
③ Yastıq növü
② Yastığın diametri (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Düz Tip/Oval Tip | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Körük növü | — | — | ● | ● | — | — | — | — | — | — |
| UT | İncə Düz Tip | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Qabırğalı Nazik Düz Tip | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Material | |
| N | NBR |
| S | Silikon kauçuk |
| U | Uretan rezin |
| F | FKM |
| GN | Keçirici NBR |
| GS | Keçirici silikon sürtgəc |
Mavi simvol fərdiləşdirilmiş modellərdir
| Adapterin montaj ölçüləri | |
| Əgər adapter müştəri tərəfindən hazırlanacaqsa, adapteri sağda göstərilən ölçülərlə dizayn edin. |
|
| ① Vakuum giriş istiqaməti | ⑦ Vakuum girişi | ⑧ Bağlantı ipi | |||||||
| T | Şaquli |
|
A5A6 |
— | |||||
|
B4B5 |
— | |||||||
| R | Yanal |
|
0406 |
A5A6 |
|||||
|
B4B5 |
||||||||
| Y |
|
U4N4U6N6B5 |
A5A6 |
||||||
|
B4B5 |
||||||||
| ② Yastıq diametri növü (mm) | 02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2x4 | 3.5x7 | 4x10 | ||
| U | Düz Tip/Oval Tip | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Körük növü | — | — | ● | ● | — | — | — | — | — | — |
| UT | İncə Düz Tip | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Qabırğalı Nazik Düz Tip | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Material | |
| N | NBR |
| S | Silikon kauçuk |
| U | Uretan rezin |
| F | FKM |
| GN | Keçirici NBR |
| GS | Keçirici silikon sürtgəc |
Mavi simvol fərdiləşdirilmiş modellərdir.
| ⑧ Bağlantı ipi | ||
| Ma le mövzu | A5 | M5 x 0,8 |
| A6 | M6 x 1.0 | |
| Qadın ip | B4 | M4 x 0,7 |
| B5 | M5 x 0,8 | |
| ⑦ Vakuum girişi | |||
| Ma le mövzu | A5 | M5 x 0,8 | |
| A6 | M6 x 1.0 | ||
| Qadın ip | B4 | M4 x 0,7 | |
| B5 | M5 x 0,8 | ||
| Ba rb uyğun | U4 | ø4 yumşaq borular üçün | M-5AU-4 |
| N4 | ø4 neylon borular üçün | M-5AN-4 | |
| U6 | ø6 yumşaq borular üçün | M-5AU-6 | |
| N6 | ø6 neylon borular üçün | M-5AN-6 | |
| Bir toxunuşla uyğunlaşma | 04 | ø4 | |
| 06 | ø6 | ||
| ① Vakuum giriş istiqaməti | ⑦ Vakuum girişi | |||||||||
| T | Şaquli |
|
B3B5U4N4U6N60406 |
|||||||
| R | Yanal |
|
0406 |
|||||||
| Y |
|
U4N4U6N6B5 |
||||||||
|
③ Yastıq növü
② Yastığın diametri (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Düz Tip/Oval Tip | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Körük növü | — | — | ● | ● | — | — | — | — | — | — |
| UT | İncə Düz Tip | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Qabırğalı Nazik Düz Tip | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Material | |
| N | NBR |
| S | Silikon kauçuk |
| U | Uretan rezin |
| F | FKM |
| GN | Keçirici NBR |
| GS | Keçirici silikon sürtgəc |
Mavi simvol fərdiləşdirilmiş modellərdir.
| ⑤ Bufer spesifikasiyası | |
| J | Fırlanan |
| K | Fırlanmayan |
| JN | Fırlanan (Bufer lövhəsi olmadan) |
| KN | Fırlanmayan (Bufer lövhəsi olmadan) |
| ⑥ Bufer vuruşu | |
| 6 | 6 mm |
| 10 | 10 mm |
| 15 | 15 mm |
| 25 | 25 mm |
| ⑦ Vakuum girişi | |||
| Ma le mövzu | A5 | M5 x 0,8 | |
| A6 | M6 x 1.0 | ||
| Qadın ip | B3 | M3 x 0,5 | |
| B5 | M5 x 0,8 | ||
| Barb fitting | U4 | ø4 yumşaq borular üçün | M-5AU-4 |
| N4 | ø4 neylon borular üçün | M-5AN-4 | |
| U6 | ø6 yumşaq borular üçün | M-5AU-6 | |
| N6 | ø6 neylon borular üçün | M-5AN-6 | |
| Bir toxunuşla uyğunlaşma | 04 | ø4 | |
| 06 | ø6 | ||
| ⑧ Bağlantı ipi | |
| A8 | M8 x 1.0 |
Spesifikasiyalar
| Kilid üzük/Pad növü | Yastığın diametri/ölçüləri | Ərizə | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Kilid Üzüksüz | Düz Tip (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Düz və deformasiya edilməmiş səthləri olan iş parçaları üçün |
| Oval tip (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Adsorbsiya səthində məhdudiyyətlər olan iş parçaları üçün | |
| İncə Düz Tip (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | İncə təbəqələr və ya vinil kimi yumşaq iş parçaları üçün. Adsorbsiya zamanı qırış və ya deformasiya azaldıla bilər. | |
| İncə Düz Tip qabırğa ilə (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | İncə təbəqələr və ya vinil kimi yumşaq iş parçaları üçün. İş parçaları çıxarıla bilər qabırğalar sayəsində asanlıqla |
|
| Körük növü (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Tampon üçün yer olmayan yerlərdə və ya maili səthləri olan iş parçaları üçün istifadə üçün | |
| Kilid Üzüyü ilə | Düz Tip (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Düz və deformasiya edilməmiş səthləri olan iş parçaları üçün |
| Düz Tip qabırğa ilə (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Asanlıqla deformasiya olunan iş parçaları üçün. İş parçaları qabırğalar sayəsində asanlıqla çıxarıla bilər | |
| Körük növü (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Tampon üçün yer olmayan yerlərdə və ya maili səthləri olan iş parçaları üçün istifadə üçün | |
| Dərin tip (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Əyri səthləri olan iş parçaları və ya sferik iş parçaları üçün | |
Yastıq materialı və xüsusiyyətləri
⚪: Az və ya heç bir təsiri yoxdur △: Şərtlərdən asılı olaraq istifadə edilə bilər X: Uyğun deyil
|
Material
Xüsusiyyətlər
|
Simvol | Durometr HS (±5°) |
Rəng of rezin |
Əməliyyat temperatur diapazon (°C) |
Yağ müqavimət benzin |
Yağ müqavimət benzol |
Baza müqavimət |
Turşu müqavimət |
Hava şəraitinə uyğunluq | Ozon müqavimət |
Aşınma müqavimət |
Suya davamlı | Solvent müqavimət (benzol, toluol) |
Ərizə |
| NBR | N | 50 | Qara | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Ümumi işlərin köçürülməsi, Oluklu taxta, Şpon lövhə, Dəmir lövhə və s |
| Silikon kauçuk | S | 45 ~ 50 | Ağ | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarımkeçirici, Dökümdən çıxarılması, İncə iş, Qida prosessoru |
| Uretan rezin | U | 50 ~ 60 | Qəhvəyi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu taxta, Dəmir boşqab, Şpon boşqab |
| FKM | F | 60 | Qara | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimya işi |
| Keçirici NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarımkeçiricinin ümumi işi (Statik elektrik müqaviməti) | |
| Keçirici silikon sürtgəc | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarımkeçirici (Statik elektrik) |
Yuxarıdakı cədvəl mövzu rezin materiallarının yalnız ümumi xüsusiyyətlərini əhatə edir. Mavi simvol xüsusi hazırlanmış modellərdir.
Müxtəlif sənaye sahələrində pnevmatik komponentlərin (vakuum emiş kuboku) tətbiqi konturları
I. Əsas güclü tərəflər
II. Tətbiqlərin sənaye üzrə çıxarılması
A. Tibb və tibb sənayesi
A.1: Əsas tələblər:Təmiz və çirklənmədən (FDA/GMP uyğun), yumşaq və zərərsiz və çarpaz çirklənmənin qarşısının alınması
A.2 Əsas ssenarilər:
1. Əczaçılıq qablaşdırması: dərman şüşəsi / əczaçılıq boşqabı / infuziya çantası pikap (qida dərəcəli silikon vantuz, hissəciklərin tökülməsi yoxdur)
2. Tibbi cihazın yığılması: cərrahi alətlər/tibbi kateterlər/protezlə işləmə hissələri (tənzimlənən mənfi təzyiq, deformasiyadan qorunma)
3. Bioloji laboratoriya: petri qabı/sentrifuqa borusu/reagent kartı transferi (kimyəvi maddələrə davamlı, steril uyğun)
B. Elektronika və yarımkeçiricilər sənayesi
B.1 Əsas tələblər:antistatik (10⁶-10¹¹Ω), dəqiq yerləşdirmə (səhv ≤0.01mm), cızıqlara qarşı müqavimət
B.2 Əsas ssenarilər:
1. Çip/Yarımkeçirici: vafli işləmə, çip qablaşdırma (məsaməli keramika/antistatik silikon vantuz, qırılmanın qarşısını almaq üçün vahid mənfi təzyiq)
2. PCB/komponentlər: Çevik PCB, mikro komponentlər (0402 rezistorlar) səthə quraşdırılmış (buruşmanın/yırtılmanın qarşısını almaq üçün nazik silikon/gel/mikro vantuzlar)
3. Ekran: LCD/OLED panel, toxunma şüşəsi (yüksək şəffaf material, ləkə və cızıq yoxdur)
C. Avtomobil və avtomobil hissələri sənayesi
C.1 Əsas tələblər:böyük emiş (tək emiş diski ≥500N), çox spesifikasiyalı uyğunlaşma (metal/plastik/şüşə), sürüşməyən
C.2 Əsas ssenarilər:
4. Korpus istehsalı: polad boşqab / qapı çərçivəsi ilə işləmə qaynağı (böyük diametrli rezin / çox vantuz sırası, sürüşməyə qarşı tekstura)
5. Şüşə / İnteryer: Ön şüşənin quraşdırılması, oturacaqların dəri səthinin köçürülməsi (temperatura davamlı silikon / süngər vantuzları, deformasiyadan qorunma)
6. Hissələr: mühərrik silindr gövdəsi / sürət qutusu gövdəsi (vakuum + mexaniki kilid, düşməyə qarşı)
D. Qida və qablaşdırma sənayesi
D.1 Əsas tələblər:Qida dərəcəli material (FDA sertifikatlı), təmizlənməsi asan, əzməyə davamlıdır
D.2 Əsas ssenarilər:
1. Qida ilə işləmə: bişmiş mallar / təzə ət / meyvələrin çeşidlənməsi (aşağı emiş süngər vantuz, qoxusuz və yuyulması asan)
2. Qablaşdırmanın avtomatlaşdırılması: qablaşdırma çantasının açılması, steril karton qəlibləmə (statik aradan qaldırılması/çox nöqtəli emiş, nazik/sərt qablaşdırma üçün uyğundur)
E. Logistika və anbar sənayesi
E.1 Əsas tələblər:səmərəli uyğunlaşma (malların bir çox spesifikasiyası), sabit təzyiq, düşməyə qarşı
E.2 Əsas ssenarilər:
1. Kartonla işləmə: e-ticarət karton çeşidlənməsi (tənzimlənən emiş massivi, vakuum təzyiqi)
2. Boşqab/rulon: Taxta lövhə/plastik film rulonunun ötürülməsi (uzun zolaq/halqavari vantuz, ofsetin qarşısını almaq üçün vahid adsorbsiya)
F. Yeni enerji və xüsusi sənaye sahələri
F.1 Yeni enerji (litium batareya/pv):
1. Litium batareya lövhəsi (antistatik məsaməli vantuz, toz əleyhinə), fotovoltaik şüşə (böyük əmzikli silikon vantuz, cızıq yoxdur)
F.2 Çap və kağız
1. Kağız/çap materialının tutulması (uducu kağız materialı, yırtılmanın və mürəkkəbin çirklənməsinin qarşısını almaq üçün cüzi mənfi təzyiq)
III. Əsas uyğunlaşma məntiqinin xülasəsi
| İş parçasının xüsusiyyətləri | Pipet adaptasiyası proqramı | Müvafiq sənaye ssenariləri |
| İncə / Kövrək / Dəqiq | Silikon/keramika material, mikro mənfi təzyiq, mikro sorma başlığı | Elektron yarımkeçiricilər, əczaçılıq |
| Ağır əşyalar / Böyük ölçü | Rezin material, böyük diametrli vantuz, çoxlu vantuz | Avtomobillər, logistik panellər |
| Sağlamlıq/Çirklənmənin qarşısının alınması | Qida/tibbi dərəcəli silikon, təmizlənməsi asan struktur | Dərman, yemək |
| Yumşaq / nizamsız səthlər | Süngər material, deformasiyaya uğrayan vantuz | Avtomobilin salonu, yemək |
| Antistatik tələblər | Antistatik silikon, ion küləyi kömək edir | elektron yarımkeçirici |
