Vakuum emiş, dörd əsas üstünlüyü olan sənaye avtomatlaşdırmasında "çevik tutma" üçün əsas həll yoludur: zərərsiz tutma, çox material/düzgün olmayan iş parçalarına uyğunlaşma, təmiz və ətraf mühitin qorunması və çevik əməliyyat. O, iş parçalarının müxtəlif sənaye xüsusiyyətlərinə (nazik/qalın, dəqiq/kobud, sanitar/standart) uyğunlaşdırıla bilər.
Yığcam vakuum sorma fincanları ZP3
Commaelec fabriki göndərilməyə hazır geniş inventar saxlayır və rezin, silikon və xüsusi materiallarda, o cümlədən antistatik variantlarda yüksək keyfiyyətli seçimlər təklif edir. Kompakt Vakuum Emiş Kubokları ZP3 1,5 mm-dən 16 mm-ə qədər diametrə malikdir; bu miniatür komponentlər elektronika sənayesi üçün xüsusi diqqətlə hazırlanmışdır.
Klikləyin və Seçimi Başlayın
》Məhsul Məlumatına Qayıdın
Yığcam vakuum sorma fincanları ZP3
ZP3 Series Kompakt Vakuum Yastığı Bölməsi
Adapterli Yığcam Vakuum Yastıqları ilə ZP3-T Seriyası
Tamponlu Kompakt Vakuum Yastıqları ilə ZP3-T Seriyası
Adapter yığcam vakuum yastiqciqları ilə ZP3-Y seriyası
Tamponlu Kompakt Vakuum Yastıqları ilə ZP3-Y Seriyası
Təsvir
Necə Sifariş Vermək olar
Spesifikasiyalar / Material
Tətbiqlər
Resurs
Yığcam Vakuum Emiş Kubokları ZP3 elektron sənayesi üçün xüsusi olaraq hazırlanmışdır və kiçik və ya incə komponentlər üçün dəqiq, etibarlı tutma təmin edir. 1,5 mm-dən 16 mm-ə qədər diametrləri ilə onlar avtomatlaşdırılmış istehsal və robot sistemlərinə mükəmməl şəkildə inteqrasiya edirlər.
Tez-tez verilən suallar
Tipik Tətbiqlər hansılardır?
Kiçik elektron komponentləri və dövrə lövhələrini idarə etmək.
Dəqiq metal hissələrin və litium batareya hüceyrələrinin daşınması.
Sürətli, təkrarlanan seçmə və yerləşdirmə əməliyyatları üçün robot montaj xətlərinə inteqrasiya.
ZP3P seriyası nədir?
Yüksək dövrəli avtomatlaşdırma üçün nəzərdə tutulmuş ZP3-ün yüksək performanslı variantı.
Müxtəlif sənaye tutma ehtiyaclarına cavab verən çoxsaylı ölçülər, formalar və material variantları təklif edir.
ZP3 və ZP3-T arasındakı fərq nədir?
ZP3:Dəqiq idarəetmə üçün standart kompakt vakuum fincan.
ZP3-T:Xüsusi materiallardan istifadə edərək yüksək temperatur və ya kimyəvi cəhətdən həssas mühitlər üçün təkmilləşdirilmişdir.
Əsas Dizayn Xüsusiyyətləri
Dar quraşdırma yerləri üçün kompakt ölçü.
Çevik vakuum giriş istiqamətləri (şaquli və yanal).
Əlavə adapterlər, bufer mötərizələri və tam paslanmayan polad aksesuarlar.
Sabit yapışma və minimal vakuum itkisi üçün nəzərdə tutulmuşdur.
Hansı Materiallar Mövcuddur?
Yüksək keyfiyyətli kauçuk və silikon.
Elektronika üçün antistatik variantlar.
Litium batareya tətbiqləri üçün paslanmayan polad aksesuarlar.
Hansı Ped Formasını İstifadə Etməliyəm?
Mənzil:Hamar, hamar səthlər üçün.
Körük və ya Dərin:Qeyri-bərabər, bir qədər deformasiyaya uğramış və ya toxumalı komponentlər üçün.
Fərdi formalar:Yığcam Vakuum Emiş Kubokları ZP3 iş parçasının xüsusi tələblərinə və avtomatlaşdırılmış inteqrasiya sisteminin tələblərinə cavab vermək üçün fərdiləşdirilə bilər.

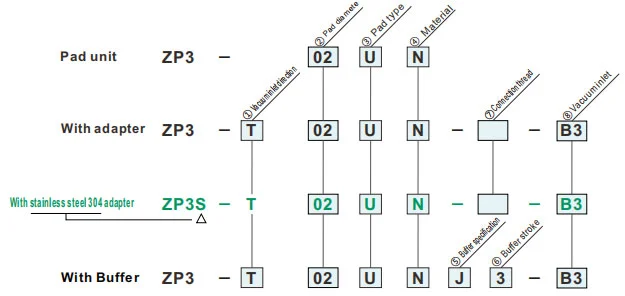

Necə Sifariş Vermək olar
| ①Vakuum giriş istiqaməti | ⑦Əlaqə ipi | ⑧Vakuum girişi | |||||
| T | Şaquli |
|
— |
A3A4 |
|||
|
— |
B3 |
|||||
|
A6 |
B3U404U2 |
|||||
|
— |
B304U2U4 |
|||||
| Y | Yanal |
|
B3 |
B304U2U4 |
|||
|
— |
B304U2U4 |
|||||
| ②Pad diametri (mm) | |
| 015 | ø1.5 |
| 02 | ø2 |
| 035 | ø3.5 |
| ③Pad növü | |
| U | düz |
| ④Material | |
| N | NBR |
| S | Silikon kauçuk |
| U | Uretan rezin |
| F | FKM |
| GN | Keçirici NBR |
| GS | Keçirici silikon kauçuk |
Yaşıl simvol fərdiləşdirilmiş modellərdir.
| ⑤Bufer spesifikasiyası | |
| J | Fırlanan |
| K | Fırlanmayan |
| ⑥Bufer vuruşu | |
| 3 | 3 mm |
| 6 | 6 mm |
| ⑦Əlaqə ipi | |
| A6 | M6x0.75 (Kişi sap) |
| B3 | M3x0.5 (Qadın sap) |
| ⑧Vakuum girişi | |
| A3 | M3x0.5(Kişi sap) |
| A4 | M4x0.7(Kişi sap) |
| B3 | M3x0.5(Qadın sap) |
| 04 | ø4 (Bir toxunuşla uyğunlaşma) |
| U2 | ø2 (Barb fitting) |
| U4 | ø4 (Barb fitting) |
Yay reaktiv qüvvəsi
| Ped növü | Bufer spesifikasiyası | Bufer vuruşu (mm) | Bağlantı ipi | Sıxma anı ±5% [N·m] |
Yay reaktiv qüvvəsi[N] | |
| 0 vuruşda | Tam vuruşda | |||||
| ø1,5~ø3,5 | J | 3,6 | M6 x0,75 | 1,5-1,8 | 0.2 |
0.4 0.5 |
| K | M8 x0,75 | 2.0-2.5 | ||||
| Adapterin montaj ölçüləri |
|
Yastığın diametri: ø4 ~ø8
|
|
Yastığın diametri: ø10 ~ø16
|
| ①Vakuum giriş istiqaməti | ⑦Əlaqə ipi | ⑧Vakuum girişi | ||
| T | Şaquli |
|
— |
A4A5H5 |
|
— |
B4B5 |
||
|
A10A12 |
B50406U2U4U6 |
||
|
— |
B50406U2U4U6 |
||
| Y | Yanal |
|
B5 |
B50406U2U4U6 |
|
— |
B50406U2U4U6 |
||
| ②Pad diametri (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Pad növü | |
| UM | Yivli düz |
| B | Körüklər |
| ④Material | |
| N | NBR |
| S | Silikon kauçuk |
| U | Uretan rezin |
| F | FKM |
| GN | Keçirici NBR |
| GS | Keçirici silikon kauçuk |
Yaşıl simvol fərdiləşdirilmiş modellərdir.
|
⑤Bufer spesifikasiyası
⑥Bufer vuruşu (mm)
|
3 | 6 | 10 | 15 | 20 | |
| 3 | 6 | 10 | 15 | 20 | ||
| J | Fırlanan | ● | ● | ● | — | — |
| JB | Fırlanan (Bushing ilə) | — | — | — | ● | ● |
| K | Fırlanmayan | ● | ● | ● | ● | ● |
| ⑦Əlaqə ipi | |
| A10 | M10x1 (Kişi sap) |
| A12 | M12x1 (Kişi sap) |
| B5 | M5x0.8 (Qadın sap) |
| ⑧Vakuum girişi | |
| A4 | M4x0.7 (Kişi sap) |
| A5 | M5x0.8 (Kişi sap) |
| H5 | M5x0.8 (Kişi sap) |
| B4 | M4x0.7 (Qadın ip) |
| B5 | M5x0.8 (Qadın sap) |
| 04 | ø4 (Bir toxunuşla uyğunlaşma) |
| 06 | ø6 (Bir toxunuşla uyğunlaşma) |
| U2 | ø2 (Barb fitting) |
| U4 | ø4 (Barb fitting) |
| U6 | ø6 (Barb fitting) |
Ölçülər (mm)
Yaşıl simvol fərdiləşdirilmiş modellərdir.
U
düz
| Model | øA | øB | |||
|
② Pad dia. |
③ Pad növü |
④ Pad Material |
|||
| ZP2 | 015 | U |
N S U F GN GS |
1.5 | 3 |
| 02 | 2 | 4 | |||
| 035 | 3.5 | 6 | |||
İstinad üçün model: ZP3-015UGN
Adapterin montaj ölçüləri
UM
Yivli düz
| Model | øA | øB | øC | øD | E | Y | |||
|
② Pad dia. |
③ Pad növü |
④ Pad Material |
|||||||
| ZP3 | 04 | UM |
N S U F GN GS |
4 | 4.5 | 1.2 | 7 | 6 | 0.5 |
| 06 | 6 | 6.5 | 2 | 0.8 | |||||
| 08 | 8 | 8.5 | |||||||
| 10 | 10 | 11 | 2 | 9 | 7 | 1 | |||
| 13 | 13 | 14 | 1.2 | ||||||
| 16 | 16 | 17 | |||||||
İstinad üçün model: ZP3-04UMGN
B
Körüklər
| Model | øA | øB | øC | øD | E | F | Y | |||
|
② Pad dia. |
③ Pad növü |
④ Pad Material |
||||||||
| ZP3 | 04 | B |
N S U F GN GS |
4 | 4.5 | 1.8 | 1.8 | 7 | 8 | 2.2 |
| 06 | 6 | 7 | 2 | 3.4 | 3 | |||||
| 08 | 8 | 9 | 5.2 | |||||||
| 10 | 10 | 11 | 2 | 6 | 9 | 10 | 2 | |||
| 13 | 13 | 14 | 3 | 8.4 | ||||||
| 16 | 16 | 17 | 11.4 | |||||||
İstinad üçün model: ZP3-04UMGN
Yastıq materialı və xüsusiyyətləri
⚪: Az və ya heç bir təsiri yoxdur △: Şərtlərdən asılı olaraq istifadə edilə bilər X: Uyğun deyil
| Ped növü | Yastığın diametri (mm) | Ərizə | İş parçasının tipik səthləri və formaları | |||||||
| düz | yellədi | Oblik | Fərqli yüksəkliklər | qabarıq | Yağlı | |||||
|
|
|
|
|
|
|||||
| Kompakt P reklam | Düz (U) |
|
ø1,5~ø3,5 | Düz və deformasiya edilməmiş səthə malik iş parçalarının adsorbsiya edilməsi üçün | ⚪ | X | X | X | X | X |
| Yivli düz (UM) |
|
ø4~ø16 | Deformasiyaya uğraya bilən iş parçası üçün | ⚪ | X | X | X | X | △ | |
| Körüklər (B) |
|
ø4~ø16 | Maili səthi olan iş parçalarının adsorbsiyası üçün | ⚪ | △ | ⚪ | X | △ | X | |
Yastıq materialı və xüsusiyyətləri
⚪: Az və ya heç bir təsiri yoxdur △: Şərtlərdən asılı olaraq istifadə edilə bilər X: Uyğun deyil
|
Material
Xüsusiyyətlər
|
Simvol | Durometr HS (±5°) |
Rəng of rezin |
Əməliyyat temperatur diapazon (°C) |
Yağ müqavimət benzin |
Yağ müqavimət benzol |
Baza müqavimət |
Turşu müqavimət |
Hava şəraitinə uyğunluq | Ozon müqavimət |
Aşınma müqavimət |
Suya davamlı | Solvent müqavimət (benzol, toluol) |
Ərizə |
| NBR | N | 50 | Qara | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Ümumi işlərin köçürülməsi, Oluklu taxta, Şpon lövhə, Dəmir lövhə və s |
| Silikon kauçuk | S | 45 ~ 50 | Ağ | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarımkeçirici, Dökümdən çıxarılması, İncə iş, Qida prosessoru |
| Uretan rezin | U | 50 ~ 60 | Qəhvəyi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu taxta, Dəmir boşqab, Şpon boşqab |
| FKM | F | 60 | Qara | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimya işi |
| Keçirici NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarımkeçiricinin ümumi işi (Statik elektrik müqaviməti) | |
| Keçirici silikon sürtgəc | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarımkeçirici (Statik elektrik) |
Yuxarıdakı cədvəl mövzu rezin materiallarının yalnız ümumi xüsusiyyətlərini əhatə edir. Mavi simvol xüsusi hazırlanmış modellərdir.
Müxtəlif sənaye sahələrində pnevmatik komponentlərin (vakuum emiş kuboku) tətbiqi konturları
I. Əsas güclü tərəflər
II. Tətbiqlərin sənaye üzrə çıxarılması
A. Tibb və tibb sənayesi
A.1: Əsas tələblər:Təmiz və çirklənmədən (FDA/GMP uyğun), yumşaq və zərərsiz və çarpaz çirklənmənin qarşısının alınması
A.2 Əsas ssenarilər:
1. Əczaçılıq qablaşdırması: dərman şüşəsi / əczaçılıq boşqabı / infuziya çantası pikap (qida dərəcəli silikon vantuz, hissəciklərin tökülməsi yoxdur)
2. Tibbi cihazın yığılması: cərrahi alətlər/tibbi kateterlər/protezlə işləmə hissələri (tənzimlənən mənfi təzyiq, deformasiyadan qorunma)
3. Bioloji laboratoriya: petri qabı/sentrifuqa borusu/reagent kartı transferi (kimyəvi maddələrə davamlı, steril uyğun)
B. Elektronika və yarımkeçiricilər sənayesi
B.1 Əsas tələblər:antistatik (10⁶-10¹¹Ω), dəqiq yerləşdirmə (səhv ≤0.01mm), cızıqlara qarşı müqavimət
B.2 Əsas ssenarilər:
1. Çip/Yarımkeçirici: vafli işləmə, çip qablaşdırma (məsaməli keramika/antistatik silikon vantuz, qırılmanın qarşısını almaq üçün vahid mənfi təzyiq)
2. PCB/komponentlər: Çevik PCB, mikro komponentlər (0402 rezistorlar) səthə quraşdırılmış (buruşmanın/yırtılmanın qarşısını almaq üçün nazik silikon/gel/mikro vantuzlar)
3. Ekran: LCD/OLED panel, toxunma şüşəsi (yüksək şəffaf material, ləkə və cızıq yoxdur)
C. Avtomobil və avtomobil hissələri sənayesi
C.1 Əsas tələblər:böyük emiş (tək emiş diski ≥500N), çox spesifikasiyalı uyğunlaşma (metal/plastik/şüşə), sürüşməyən
C.2 Əsas ssenarilər:
4. Korpus istehsalı: polad boşqab / qapı çərçivəsi ilə işləmə qaynağı (böyük diametrli rezin / çox vantuz sırası, sürüşməyə qarşı tekstura)
5. Şüşə / İnteryer: Ön şüşənin quraşdırılması, oturacaqların dəri səthinin köçürülməsi (temperatura davamlı silikon / süngər vantuzları, deformasiyadan qorunma)
6. Hissələr: mühərrik silindr gövdəsi / sürət qutusu gövdəsi (vakuum + mexaniki kilid, düşməyə qarşı)
D. Qida və qablaşdırma sənayesi
D.1 Əsas tələblər:Qida dərəcəli material (FDA sertifikatlı), təmizlənməsi asan, əzməyə davamlıdır
D.2 Əsas ssenarilər:
1. Qida ilə işləmə: bişmiş mallar / təzə ət / meyvələrin çeşidlənməsi (aşağı emiş süngər vantuz, qoxusuz və yuyulması asan)
2. Qablaşdırmanın avtomatlaşdırılması: qablaşdırma çantasının açılması, steril karton qəlibləmə (statik aradan qaldırılması/çox nöqtəli emiş, nazik/sərt qablaşdırma üçün uyğundur)
E. Logistika və anbar sənayesi
E.1 Əsas tələblər:səmərəli uyğunlaşma (malların bir çox spesifikasiyası), sabit təzyiq, düşməyə qarşı
E.2 Əsas ssenarilər:
1. Kartonla işləmə: e-ticarət karton çeşidlənməsi (tənzimlənən emiş massivi, vakuum təzyiqi)
2. Boşqab/rulon: Taxta lövhə/plastik film rulonunun ötürülməsi (uzun zolaq/halqavari vantuz, ofsetin qarşısını almaq üçün vahid adsorbsiya)
F. Yeni enerji və xüsusi sənaye sahələri
F.1 Yeni enerji (litium batareya/pv):
1. Litium batareya lövhəsi (antistatik məsaməli vantuz, toz əleyhinə), fotovoltaik şüşə (böyük əmzikli silikon vantuz, cızıq yoxdur)
F.2 Çap və kağız
1. Kağız/çap materialının tutulması (uducu kağız materialı, yırtılmanın və mürəkkəbin çirklənməsinin qarşısını almaq üçün cüzi mənfi təzyiq)
III. Əsas uyğunlaşma məntiqinin xülasəsi
| İş parçasının xüsusiyyətləri | Pipet adaptasiyası proqramı | Müvafiq sənaye ssenariləri |
| İncə / Kövrək / Dəqiq | Silikon/keramika material, mikro mənfi təzyiq, mikro sorma başlığı | Elektron yarımkeçiricilər, əczaçılıq |
| Ağır əşyalar / Böyük ölçü | Rezin material, böyük diametrli vantuz, çoxlu vantuz | Avtomobillər, logistik panellər |
| Sağlamlıq/Çirklənmənin qarşısının alınması | Qida/tibbi dərəcəli silikon, təmizlənməsi asan struktur | Dərman, yemək |
| Yumşaq / nizamsız səthlər | Süngər material, deformasiyaya uğrayan vantuz | Avtomobilin salonu, yemək |
| Antistatik tələblər | Antistatik silikon, ion küləyi kömək edir | elektron yarımkeçirici |
