Vakuum emiş, dörd əsas üstünlüyü olan sənaye avtomatlaşdırmasında "çevik tutma" üçün əsas həll yoludur: zərərsiz tutma, çox material/düzgün olmayan iş parçalarına uyğunlaşma, təmiz və ətraf mühitin qorunması və çevik əməliyyat. O, iş parçalarının müxtəlif sənaye xüsusiyyətlərinə (nazik/qalın, dəqiq/kobud, sanitar/standart) uyğunlaşdırıla bilər.

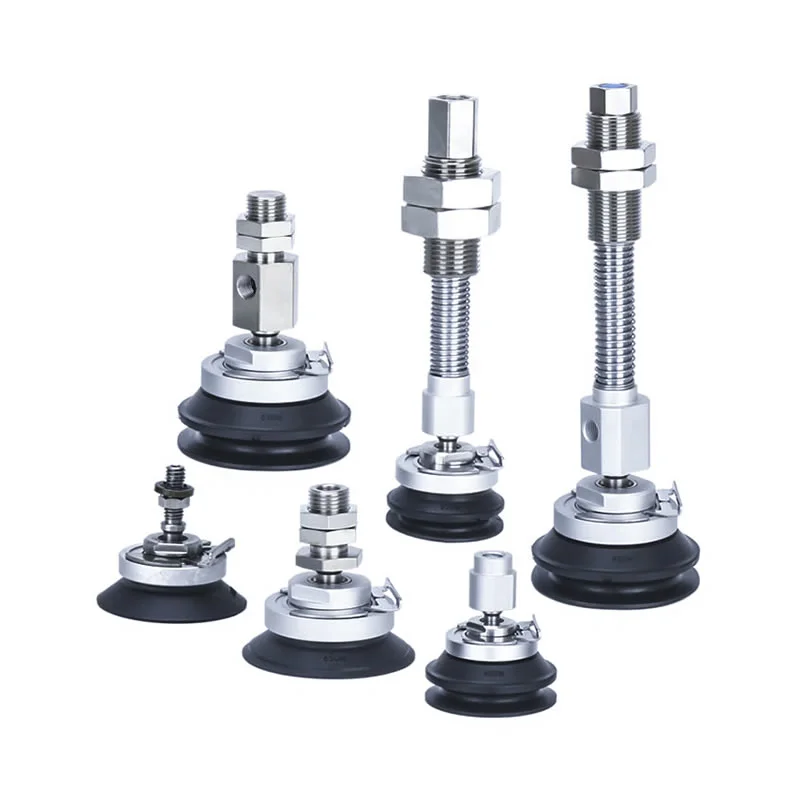

Yüksək Sərtlikli Bilyalı Vakuum Sortucuları ZP3E
Çin Commaelec-dən ZP3E Yüksək Sərtlikli Bilyalı Vakuum Emiş Kubokları, ağır yüklərdə, geniş ərazilərdə işləmə üçün xüsusi həllər təklif edir. Yivli sızdırmazlıq səthi və top birləşmə dizaynı ilə qeyri-bərabər və ya məsaməli materiallarda sabit yapışma təmin edir. Şüşə, metal təbəqələr və qablaşdırma üçün idealdır, onlar avtomatlaşdırılmış sistemlərdə markalanmayan, etibarlı performans təmin edir.
Klikləyin və Seçimi Başlayın
》Məhsul Məlumatına Qayıdın
Yüksək Sərtlikli Bilyalı Vakuum Sortucuları ZP3E

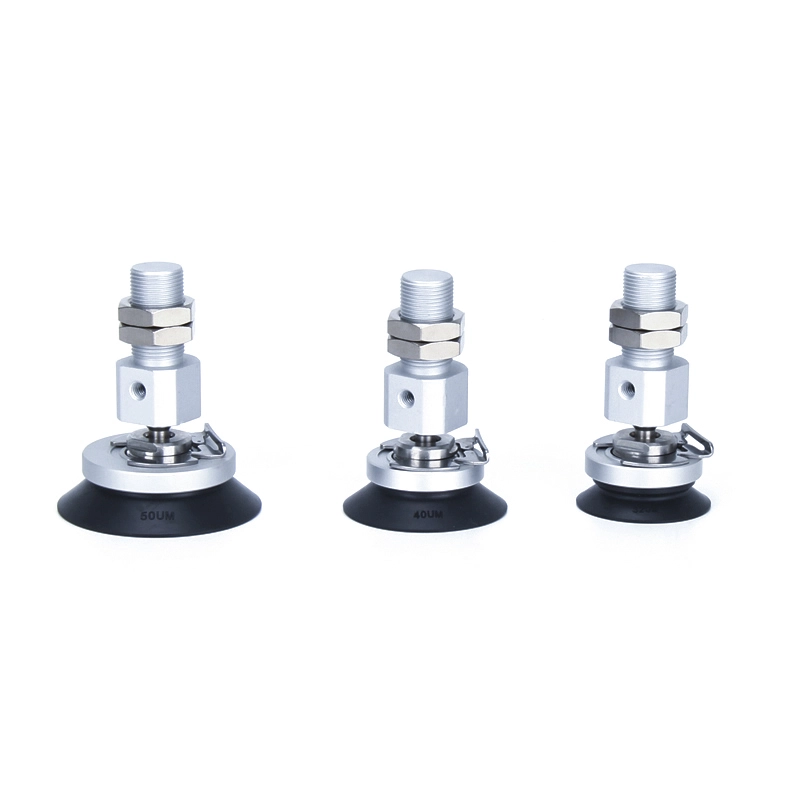

ZP3E-TF Seriyası Adapterli Yüksək Sərtlikli Bilyalı Qovşaq Tipli Vakuum Yastiqciqlar

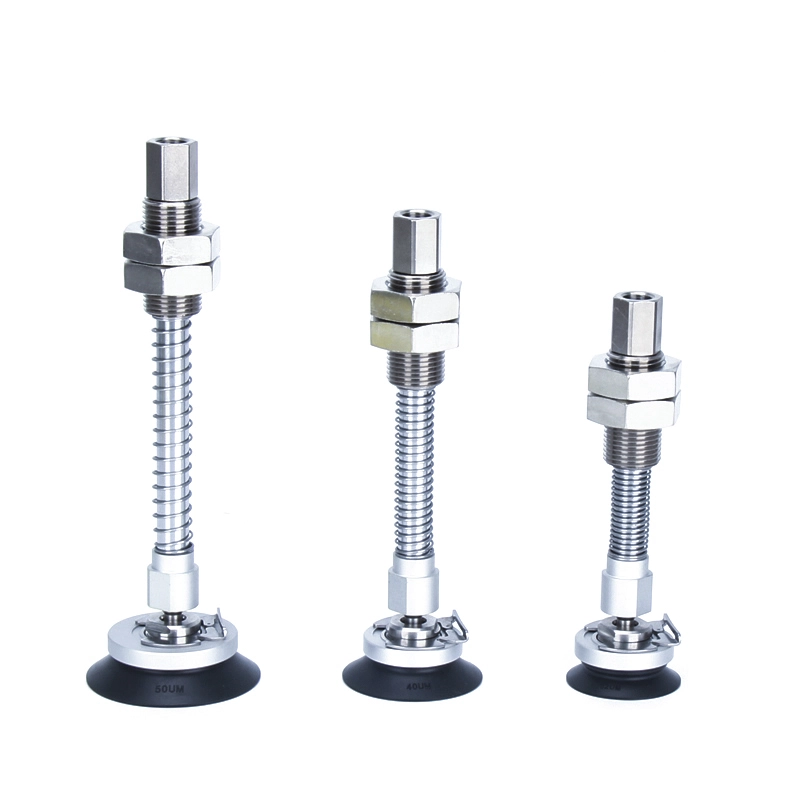

ZP3E-TF Seriyası Tamponlu Yüksək Sərtlikli Bilyalı Qovşaq Tipi Vakuum Yastiqciqlar

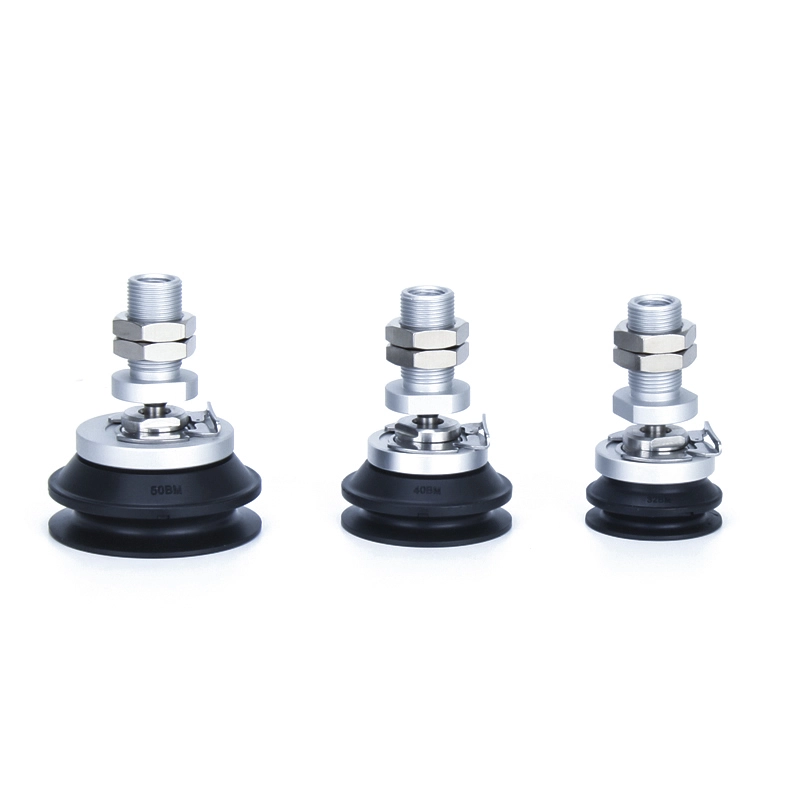

ZP3E-YF Seriyası Adapterli Yüksək Sərtlikli Bilyalı Qovşaq Tipli Vakuum Yastiqciqlar

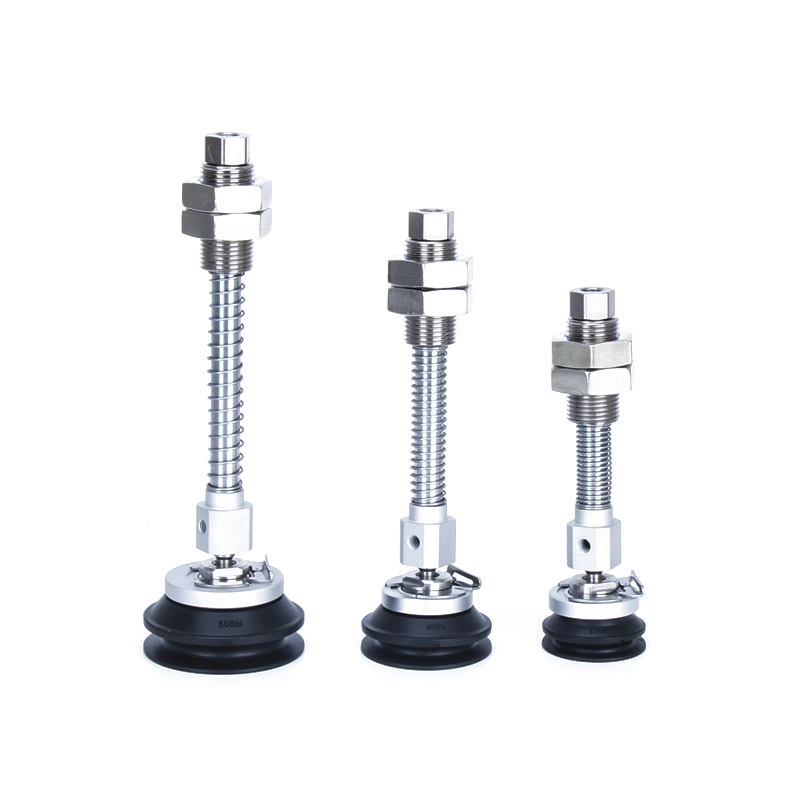

ZP3E-YF Seriyası Tamponlu Yüksək Sərtlikli Bilyalı Qovşaq Tipli Vakuum Yastiqciqlar
Təsvir
Necə Sifariş Vermək olar
Spesifikasiyalar / Material
Tətbiqlər
Resurs
Yüksək Sərtlikli Bilyalı Vakuum Emiş Kubokları ZP3E, avtomatlaşdırılmış sistemlər daxilində ağır, böyük və ya qeyri-müntəzəm səthli iş parçaları ilə işləmək üçün xüsusi olaraq hazırlanmış sənaye səviyyəli vakuum vakumlu fincandır.
Onun yüksək sərtlik strukturu şüşə, metal təbəqələr və karton kimi ağır materiallarda sabit tutma təmin edir.
Bilyalı birləşmə dizaynı çox bucaqlı tənzimləməyə imkan verir, kubokun əyilmiş və ya qeyri-müntəzəm səthlərə avtomatik uyğunlaşmasına imkan verir.
Yivli sızdırmazlıq səthi vakuum saxlama imkanlarını artırır, hətta məsaməli materiallarla işləyərkən effektiv hopdurulmasını təmin edir.
Bu məhsul seriyası robot avtomatlaşdırma, qablaşdırma, avtomobil istehsalı və şüşə emalı kimi sahələrdə geniş istifadə olunur; tutma gücü, sabitlik və elastiklik üçün son dərəcə yüksək tələblərə malik tətbiqlər üçün xüsusilə uyğundur.
Əsas Xüsusiyyətlər
**Yüksək Sərtlik və Sabitlik**
Xüsusilə şüşə, metal təbəqələr və karton kimi ağır və böyük səthli iş parçaları üçün nəzərdə tutulmuş bu seriya həm tək qatlı, həm də ikiqatlı strukturlar üçün seçimlərlə 32 mm-dən 125 mm-ə qədər diametr təklif edir. Səth, vakuumun saxlanmasını effektiv şəkildə artıran və məsaməli materiallarla işləyərkən belə tutma sabitliyini təmin edən yivli teksturaya malikdir.
**Ball-Birgə Funksionallığı**
İnteqrasiya edilmiş top birləşmə strukturunu özündə birləşdirən qurğu çevik, çoxbucaqlı tənzimləməyə imkan verir. O, əyilmiş və ya qeyri-bərabər iş parçası səthlərini avtomatik kompensasiya edərək, dinamik rəftar əməliyyatları zamanı ardıcıl sızdırmazlıq performansını və etibarlı sorma qüvvəsini təmin edir.
**Könüllü Tamponlama Mexanizmi**
Sorma kuboku iş parçası ilə təmasda olduqda yaranan təsir qüvvələrini udmaq üçün əlavə tamponlama mexanizmi əlavə edilə bilər. Bu, həm vantuz gövdəsini, həm də dəqiq iş parçalarının səthlərini zədələnmədən effektiv şəkildə qoruyur. Yüksək tezlikli velosiped mühitlərində bu xüsusiyyət avadanlığın xidmət müddətini uzatmağa və ümumi dayanıqlığı artırmağa kömək edir.
**Material Seçimləri**
Yüksək Sərtlikli Bilyalı Vakuum Emiş Kubokları ZP3E yüksək keyfiyyətli rezin və silikon materiallardan istifadə edilməklə istehsal olunub, əla sızdırmazlıq imkanları və aşınma müqaviməti təklif edir. Antistatik materiallar opsiya olaraq mövcuddur, bu da cihazı elektronika istehsalında və təmiz otaq mühitlərində istifadə üçün uyğun edir. Bundan əlavə, litium-ion batareya istehsalının və sərt sənaye parametrlərinin xüsusi tətbiq tələblərinə cavab vermək üçün paslanmayan polad fitinqlərlə birləşdirilə bilər.
**Çıxarılan Dizayn**
Modul quruluşa sahib olan Yüksək Sərtlikli Bilyalı Vakuum Vakumlu Emiş Kubokları ZP3E asan gündəlik texniki qulluq və komponentlərin dəyişdirilməsini asanlaşdırır. Bu, fasilələri effektiv şəkildə minimuma endirir və uzunmüddətli əməliyyat xərclərini azaldır. Bundan əlavə, onun çevik konfiqurasiya variantları onu müxtəlif avtomatlaşdırılmış sistemlərə problemsiz şəkildə inteqrasiya etməyə imkan verir.

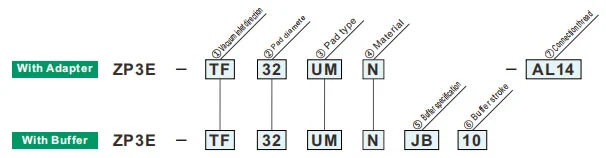

Necə Sifariş Vermək olar
| ①Vakuum giriş istiqaməti | |
| TF | Şaquli |
| YF | Yanal |
| ②Pad diametri (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ⑤Bufer spesifikasiyası | |
| JB | Fırlanan (Mirinç, Kollu) |
| JF | Fırlanan (Polad, Kollu) |
| ③Pad növü | |
| UM | Yivli düz tip |
| BM | Körüklər qabırğa və yivli tipdir |
| ④Material | |
| N | NBR |
| S | Silikon kauçuk |
| U | Uretan rezin |
| F | FKM |
| GN | Keçirici NBR |
| GS | Keçirici silikon kauçuk |
Yaşıl simvol fərdiləşdirilmiş modellərdir.
| ⑥Bufer vuruşu | |
| 10 | 10 mm |
| 25 | 25 mm |
| 30 | 30 mm |
| 50 | 50 mm |
| 75 | 75 mm |
| 100 | 100 mm |
| ⑦Vakuum girişi | ZP3E-T / Şaquli | ZP3E-Y / Yan | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Kişi Mövzu | AL6 | M6 x1 | ● | — | — | — |
| AL12 | M12 x1.25 | — | ● | — | — | |
| AL14 | M14 x1 | ● | — | ● | — | |
| AL16 | M16 x1.5 | — | ● | — | ● | |
| Qadın | B8 | M8 x1.25 | ● | — | ● | — |
| B12 | M12 x1.75 | — | ● | — | ● | |
Yay reaktiv qüvvəsi
| Yastıq diametri (mm) |
Sıxma anı ±5% [N·m] | Tampon vuruşu (mm) | Yay reaktiv qüvvəsi [N] | ||
| Pirinç, Buşinqli (JB) | Polad, kollu (JF) | 0 vuruşda | Tam vuruşda | ||
| ø32~ø50 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| ø63~ø125 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Yastıq materialı və xüsusiyyətləri
⚪: Az və ya heç bir təsiri yoxdur △: Şərtlərdən asılı olaraq istifadə edilə bilər X: Uyğun deyil
|
Material
Xüsusiyyətlər
|
Simvol | Durometr HS (±5°) |
Rəng of rezin |
Əməliyyat temperatur diapazon (°C) |
Yağ müqavimət benzin |
Yağ müqavimət benzol |
Baza müqavimət |
Turşu müqavimət |
Hava şəraitinə uyğunluq | Ozon müqavimət |
Aşınma müqavimət |
Suya davamlı | Solvent müqavimət (benzol, toluol) |
Ərizə |
| NBR | N | 50 | Qara | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Ümumi işlərin köçürülməsi, Oluklu taxta, Şpon lövhə, Dəmir lövhə və s |
| Silikon kauçuk | S | 45 ~ 50 | Ağ | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarımkeçirici, Dökümdən çıxarılması, İncə iş, Qida prosessoru |
| Uretan rezin | U | 50 ~ 60 | Qəhvəyi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu taxta, Dəmir boşqab, Şpon boşqab |
| FKM | F | 60 | Qara | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimya işi |
| Keçirici NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarımkeçiricinin ümumi işi (Statik elektrik müqaviməti) | |
| Keçirici silikon sürtgəc | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarımkeçirici (Statik elektrik) |
Yuxarıdakı cədvəl mövzu rezin materiallarının yalnız ümumi xüsusiyyətlərini əhatə edir. Mavi simvol xüsusi hazırlanmış modellərdir.
Müxtəlif sənaye sahələrində pnevmatik komponentlərin (vakuum emiş kuboku) tətbiqi konturları
I. Əsas güclü tərəflər
II. Tətbiqlərin sənaye üzrə çıxarılması
A. Tibb və tibb sənayesi
A.1: Əsas tələblər:Təmiz və çirklənmədən (FDA/GMP uyğun), yumşaq və zərərsiz və çarpaz çirklənmənin qarşısının alınması
A.2 Əsas ssenarilər:
1. Əczaçılıq qablaşdırması: dərman şüşəsi / əczaçılıq boşqabı / infuziya çantası pikap (qida dərəcəli silikon vantuz, hissəciklərin tökülməsi yoxdur)
2. Tibbi cihazın yığılması: cərrahi alətlər/tibbi kateterlər/protezlə işləmə hissələri (tənzimlənən mənfi təzyiq, deformasiyadan qorunma)
3. Bioloji laboratoriya: petri qabı/sentrifuqa borusu/reagent kartı transferi (kimyəvi maddələrə davamlı, steril uyğun)
B. Elektronika və yarımkeçiricilər sənayesi
B.1 Əsas tələblər:antistatik (10⁶-10¹¹Ω), dəqiq yerləşdirmə (səhv ≤0.01mm), cızıqlara qarşı müqavimət
B.2 Əsas ssenarilər:
1. Çip/Yarımkeçirici: vafli işləmə, çip qablaşdırma (məsaməli keramika/antistatik silikon vantuz, qırılmanın qarşısını almaq üçün vahid mənfi təzyiq)
2. PCB/komponentlər: Çevik PCB, mikro komponentlər (0402 rezistorlar) səthə quraşdırılmış (buruşmanın/yırtılmanın qarşısını almaq üçün nazik silikon/gel/mikro vantuzlar)
3. Ekran: LCD/OLED panel, toxunma şüşəsi (yüksək şəffaf material, ləkə və cızıq yoxdur)
C. Avtomobil və avtomobil hissələri sənayesi
C.1 Əsas tələblər:böyük emiş (tək emiş diski ≥500N), çox spesifikasiyalı uyğunlaşma (metal/plastik/şüşə), sürüşməyən
C.2 Əsas ssenarilər:
4. Korpus istehsalı: polad boşqab / qapı çərçivəsi ilə işləmə qaynağı (böyük diametrli rezin / çox vantuz sırası, sürüşməyə qarşı tekstura)
5. Şüşə / İnteryer: Ön şüşənin quraşdırılması, oturacaqların dəri səthinin köçürülməsi (temperatura davamlı silikon / süngər vantuzları, deformasiyadan qorunma)
6. Hissələr: mühərrik silindr gövdəsi / sürət qutusu gövdəsi (vakuum + mexaniki kilid, düşməyə qarşı)
D. Qida və qablaşdırma sənayesi
D.1 Əsas tələblər:Qida dərəcəli material (FDA sertifikatlı), təmizlənməsi asan, əzməyə davamlıdır
D.2 Əsas ssenarilər:
1. Qida ilə işləmə: bişmiş mallar / təzə ət / meyvələrin çeşidlənməsi (aşağı emiş süngər vantuz, qoxusuz və yuyulması asan)
2. Qablaşdırmanın avtomatlaşdırılması: qablaşdırma çantasının açılması, steril karton qəlibləmə (statik aradan qaldırılması/çox nöqtəli emiş, nazik/sərt qablaşdırma üçün uyğundur)
E. Logistika və anbar sənayesi
E.1 Əsas tələblər:səmərəli uyğunlaşma (malların bir çox spesifikasiyası), sabit təzyiq, düşməyə qarşı
E.2 Əsas ssenarilər:
1. Kartonla işləmə: e-ticarət karton çeşidlənməsi (tənzimlənən emiş massivi, vakuum təzyiqi)
2. Boşqab/rulon: Taxta lövhə/plastik film rulonunun ötürülməsi (uzun zolaq/halqavari vantuz, ofsetin qarşısını almaq üçün vahid adsorbsiya)
F. Yeni enerji və xüsusi sənaye sahələri
F.1 Yeni enerji (litium batareya/pv):
1. Litium batareya lövhəsi (antistatik məsaməli vantuz, toz əleyhinə), fotovoltaik şüşə (böyük əmzikli silikon vantuz, cızıq yoxdur)
F.2 Çap və kağız
1. Kağız/çap materialının tutulması (uducu kağız materialı, yırtılmanın və mürəkkəbin çirklənməsinin qarşısını almaq üçün cüzi mənfi təzyiq)
III. Əsas uyğunlaşma məntiqinin xülasəsi
| İş parçasının xüsusiyyətləri | Pipet adaptasiyası proqramı | Müvafiq sənaye ssenariləri |
| İncə / Kövrək / Dəqiq | Silikon/keramika material, mikro mənfi təzyiq, mikro sorma başlığı | Elektron yarımkeçiricilər, əczaçılıq |
| Ağır əşyalar / Böyük ölçü | Rezin material, böyük diametrli vantuz, çoxlu vantuz | Avtomobillər, logistik panellər |
| Sağlamlıq/Çirklənmənin qarşısının alınması | Qida/tibbi dərəcəli silikon, təmizlənməsi asan struktur | Dərman, yemək |
| Yumşaq / nizamsız səthlər | Süngər material, deformasiyaya uğrayan vantuz | Avtomobilin salonu, yemək |
| Antistatik tələblər | Antistatik silikon, ion küləyi kömək edir | elektron yarımkeçirici |
