Vakuum emiş, dörd əsas üstünlüyü olan sənaye avtomatlaşdırmasında "çevik tutma" üçün əsas həll yoludur: zərərsiz tutma, çox material/düzgün olmayan iş parçalarına uyğunlaşma, təmiz və ətraf mühitin qorunması və çevik əməliyyat. O, iş parçalarının müxtəlif sənaye xüsusiyyətlərinə (nazik/qalın, dəqiq/kobud, sanitar/standart) uyğunlaşdırıla bilər.
Yüksək Sərtlikli Vakuum Emiş Kubokları ZP3E
Yüksək Sərtlikli Vakuum Sortucuları ZP3E böyük və ya məsaməli iş parçalarının ağır yüklə işləməsi üçün nəzərdə tutulmuşdur. Yivli sızdırmazlıq səthi və akkordeon quruluşu ilə onlar qeyri-bərabər səthlərdə güclü yapışma təmin edir. Şüşə, metal təbəqələr və qablaşdırma üçün idealdır, onlar yüksək axınlı avtomatlaşdırma sistemlərində sabit tutuş, işarəsiz idarəetmə və etibarlı performans təmin edir. O, həmçinin elektronika istehsalı, avtomobillərin yığılması və logistikanın çeşidlənməsi daxil olmaqla, sənaye sahələrində istehsal xətlərində geniş istifadə olunur.
Klikləyin və Seçimi Başlayın
》Məhsul Məlumatına Qayıdın
Yüksək Sərtlikli Vakuum Emiş Kubokları ZP3E
ZP3E Seriyası Yüksək Sərtlikli Vakuum Yastığı Bölməsi
Adapterli Yüksək Sərtlikli Vakuum Yastıqları ilə ZP3E-T Seriyası
Tamponlu Yüksək Sərtlikli Vakuum Yastıqları ilə ZP3E-T Seriyası
Adapterli Yüksək Sərtlikli Vakuum Yastıqları ilə ZP3E-Y Seriyası
Tamponlu Yüksək Sərtlikli Vakuum Yastıqları ilə ZP3E-Y Seriyası
Təsvir
Necə Sifariş Vermək olar
Spesifikasiyalar / Material
Tətbiqlər
Resurs
Yüksək Sərtlikli Vakuum Emiş Kubokları ZP3E, ağır yüklə, geniş sahəli iş parçası ilə işləmək üçün nəzərdə tutulmuş sənaye səviyyəli vakuum fincanlarıdır. Onlar hətta qeyri-bərabər və ya az keçirici səthlərdə belə güclü yapışma, yüksək hermetiklik və sabit tutma tələb edən tətbiqlər üçün idealdır.
Əsas Xüsusiyyətlər
Ağır Yük daşıma qabiliyyəti
Yüksək Sərtlikli Vakuum Emiş Kubokları ZP3E xüsusi olaraq karton, şüşə panellər və metal təbəqələr kimi böyük və ağır iş parçaları üçün nəzərdə tutulmuşdur.
Diametr diapazonu:32 mm-dən 125 mm-ə qədər
Tək qatlı və ikiqatlı konfiqurasiyalarda mövcuddur
Təkmilləşdirilmiş Sızdırmazlıq Performansı
Yivli emiş səthi tutuşun sabitliyini yaxşılaşdırır və vakuumu saxlayır
Akkordeon formalı sızdırmazlıq quruluşu meylli və ya qeyri-bərabər səthlərə uyğunlaşır
Hətta əyri və ya nizamsız iş parçaları üçün etibarlı yapışma təmin edir
Məsaməli materiallar üçün optimallaşdırılmışdır
Karton, karton və digər keçirici materiallar üçün uyğundur
Yüksək axınlı vakuum sistemləri ilə effektiv işləyir
Yüngül hava sızmasına baxmayaraq, ardıcıl emişi saxlayır
Çevik Quraşdırma
Müxtəlif avtomatlaşdırma qurğuları üçün çoxlu montaj variantları
Robot qolları və avtomatlaşdırılmış istehsal xətləri ilə uyğun gəlir
Tətbiqlər
Sənaye Avtomatlaşdırma Avadanlıqları
Kağız qutu hazırlayan maşınlar:Karton vərəqləri daşıyın və yerləşdirin
Qablaşdırma sistemləri:Ağır kartonları və materialları yığın və köçürün
Robotik avtomatlaşdırma:Sabit tutma və montaj xətlərində sürətli buraxılış
İş parçasının idarə edilməsi
Şüşə emalı:Hamar, ağır şüşə panellərin işarəsiz işləməsi
Metal və plastik təbəqələr:Polad plitələr, alüminium təbəqələr və qalın plastik lövhələr
Logistika və anbar:Ağır məhsulların avtomatik yığılması
Performans Üstünlükləri
Yüksək sərtlik strukturu ağır yüklə işləmə zamanı sabitliyi təmin edir.
İşarəsiz dizayn şüşə kimi həssas səthləri zədələnmədən qoruyur.
Güclü vakuum saxlama qabiliyyəti tələbkar mühitlərdə etibarlı işləməyi təmin edir.
Yüksək Sərtlikli Vakuum Emiş Kubokları ZP3E elektronika, avtomobil, logistika və istehsalat sənayelərində istifadə üçün uyğundur.
Niyə Çin istehsalı ZP3E vakuum fincanlarını seçməlisiniz
Etibarlı performansla sərfəli istehsal
Yüksək keyfiyyətli silikondan və qabaqcıl vakuum sızdırmazlığından istifadə edən yetkin texnologiya
Müxtəlif sənaye ehtiyaclarını ödəmək üçün geniş məhsul çeşidi
Sürətli və ardıcıl çatdırılmanı təmin edən sabit təchizat zənciri

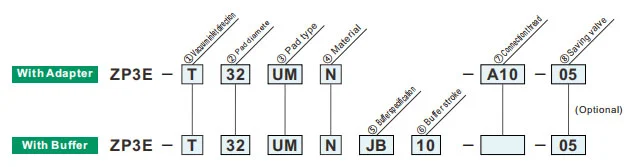

Necə Sifariş Vermək olar
| ②Pad diametri (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Pad növü | |
| UM | Yivli düz tip |
| BM | Körüklər qabırğa və yivli tipdir |
| ④Material | |
| N | NBR |
| S | Silikon kauçuk |
| U | Uretan rezin |
| F | FKM |
| GN | Keçirici NBR |
| GS | Keçirici silikon kauçuk |
Yaşıl simvol fərdiləşdirilmiş modellərdir.
| ⑧Boşqab | |
| Nil | Boşqabsız |
| P | Plaka ilə |
|
Model
②Pad diametri (mm)
|
Yivli düz tip (UM) | Qabırğalı və yivli körük növü (BM) | ||||||||||||
| 32 | 40 | 50 | 63 | 80 | 100 | 125 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| ZP3EA-P1 | ● | ● | — | — | — | — | — | ● | ● | — | — | — | — | — |
| ZP3EA-P2 | — | — | ● | — | — | — | — | — | — | ● | — | — | — | — |
| ZP3EA-P3 | — | — | — | ● | ● | — | — | — | — | — | ● | — | — | — |
| ZP3EA-P4 | — | — | — | — | — | ● | — | — | — | — | — | ● | — | — |
| ZP3EA-P5 | — | — | — | — | — | — | ● | — | — | — | — | — | ● | — |
| ZP3EA-P6 | — | — | — | — | — | — | — | — | — | — | — | — | — | ● |
| ①Vakuum giriş istiqaməti | |
| T | Şaquli |
| Y | Yanal |
| ②Pad diametri (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Pad növü | |
| UM | Yivli düz tip |
| BM | Körüklər qabırğa və yivli tipdir |
| ④Material | |
| N | NBR |
| S | Silikon kauçuk |
| U | Uretan rezin |
| F | FKM |
| GN | Keçirici NBR |
| GS | Keçirici silikon kauçuk |
Yaşıl simvol fərdiləşdirilmiş modellərdir.
| ⑦Vakuum girişi | ZP3E-T / Şaquli | ZP3E-Y / Yan | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Kişi Mövzu | A10 | M10 x1 | ● | — | — | — |
| AG1 | G1/8 | ● | — | — | — | |
| A16 | M16 x1.5 | — | ● | — | — | |
| AL14 | M14 x1 | ● | — | ● | — | |
| AL16 | M16 x1.5 | — | ● | — | ● | |
| Qadın Mövzu | B8 | M8 x1.25 | ● | — | ● | — |
| B10 | M10 x1.5 | ● | — | — | — | |
| B12 | M12 x1.75 | — | ● | — | ● | |
| B18 | M18 x1.5 | — | ● | — | — | |
| ⑤Bufer spesifikasiyası | |
| JB | Fırlanan (Mirinç, Kollu) |
| JF | Fırlanan (Polad, Kollu) |
| KB | Fırlanmayan (Mirinç, Kollu) |
| ⑦Vakuum girişi | A14 | Nil | A18 | Nil | |
| M14x1 | M18x1.5 | M18x1.5 | M22x1.5 | ||
| ⑥Bufer vuruşu | ø32~ø50 | ø32~ø50 | ø63~ø80 | ø63~ø125 | |
| 10 | 10 mm | ● | ● | ● | ● |
| 20 | 20 mm | ● | — | — | — |
| 25 | 25 mm | — | ● | ● | ● |
| 30 | 30 mm | ● | ● | ● | ● |
| 50 | 50 mm | — | ● | ● | ● |
| 75 | 75 mm | — | ● | ● | ● |
| 100 | 100 mm | — | — | — | ● |
| ⑧Saving valve sabit ağız | |||
| ölçüsü (mm) |
Yastıq diametri | ||
| ø32~ø50 | ø63~ø125 | ||
| 05 | ø0.5 | ● | — |
| 07 | ø0.7 | ● | — |
| 10 | ø1.0 | ● | — |
| 01 | İstinad SVKS |
— | ● |
| 02 | — | ● | |
| 03 | — | ● | |
| 04 | — | ● | |
| 05 | — | ● | |
| 06 | — | ● | |
| 07 | — | ● | |
| 08 | — | ● | |
Yay reaktiv qüvvəsi
| Bağlantı ipi | Sıxma anı ±5% [N·m] | Tampon vuruşu (mm) | Yay reaktiv qüvvəsi[N] | ||
| Pirinç, Kollu (JB/KB) | Polad, kollu (JF) | 0 vuruşda | Tam vuruşda | ||
| M14x1 | 6.5 | — | 10 | 3 | 4.5 |
| 20 | 5 | ||||
| 30 | 5.2 | ||||
| M18x1.5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1.5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Yastıq materialı və xüsusiyyətləri
⚪: Az və ya heç bir təsiri yoxdur △: Şərtlərdən asılı olaraq istifadə edilə bilər X: Uyğun deyil
|
Material
Xüsusiyyətlər
|
Simvol | Durometr HS (±5°) |
Rəng of rezin |
Əməliyyat temperatur diapazon (°C) |
Yağ müqavimət benzin |
Yağ müqavimət benzol |
Baza müqavimət |
Turşu müqavimət |
Hava şəraitinə uyğunluq | Ozon müqavimət |
Aşınma müqavimət |
Suya davamlı | Solvent müqavimət (benzol, toluol) |
Ərizə |
| NBR | N | 50 | Qara | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Ümumi işlərin köçürülməsi, Oluklu taxta, Şpon lövhə, Dəmir lövhə və s |
| Silikon kauçuk | S | 45 ~ 50 | Ağ | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarımkeçirici, Dökümdən çıxarılması, İncə iş, Qida prosessoru |
| Uretan rezin | U | 50 ~ 60 | Qəhvəyi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu taxta, Dəmir boşqab, Şpon boşqab |
| FKM | F | 60 | Qara | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimya işi |
| Keçirici NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarımkeçiricinin ümumi işi (Statik elektrik müqaviməti) | |
| Keçirici silikon sürtgəc | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarımkeçirici (Statik elektrik) |
Yuxarıdakı cədvəl mövzu rezin materiallarının yalnız ümumi xüsusiyyətlərini əhatə edir. Mavi simvol xüsusi hazırlanmış modellərdir.
Müxtəlif sənaye sahələrində pnevmatik komponentlərin (vakuum emiş kuboku) tətbiqi konturları
I. Əsas güclü tərəflər
II. Tətbiqlərin sənaye üzrə çıxarılması
A. Tibb və tibb sənayesi
A.1: Əsas tələblər:Təmiz və çirklənmədən (FDA/GMP uyğun), yumşaq və zərərsiz və çarpaz çirklənmənin qarşısının alınması
A.2 Əsas ssenarilər:
1. Əczaçılıq qablaşdırması: dərman şüşəsi / əczaçılıq boşqabı / infuziya çantası pikap (qida dərəcəli silikon vantuz, hissəciklərin tökülməsi yoxdur)
2. Tibbi cihazın yığılması: cərrahi alətlər/tibbi kateterlər/protezlə işləmə hissələri (tənzimlənən mənfi təzyiq, deformasiyadan qorunma)
3. Bioloji laboratoriya: petri qabı/sentrifuqa borusu/reagent kartı transferi (kimyəvi maddələrə davamlı, steril uyğun)
B. Elektronika və yarımkeçiricilər sənayesi
B.1 Əsas tələblər:antistatik (10⁶-10¹¹Ω), dəqiq yerləşdirmə (səhv ≤0.01mm), cızıqlara qarşı müqavimət
B.2 Əsas ssenarilər:
1. Çip/Yarımkeçirici: vafli işləmə, çip qablaşdırma (məsaməli keramika/antistatik silikon vantuz, qırılmanın qarşısını almaq üçün vahid mənfi təzyiq)
2. PCB/komponentlər: Çevik PCB, mikro komponentlər (0402 rezistorlar) səthə quraşdırılmış (buruşmanın/yırtılmanın qarşısını almaq üçün nazik silikon/gel/mikro vantuzlar)
3. Ekran: LCD/OLED panel, toxunma şüşəsi (yüksək şəffaf material, ləkə və cızıq yoxdur)
C. Avtomobil və avtomobil hissələri sənayesi
C.1 Əsas tələblər:böyük emiş (tək emiş diski ≥500N), çox spesifikasiyalı uyğunlaşma (metal/plastik/şüşə), sürüşməyən
C.2 Əsas ssenarilər:
4. Korpus istehsalı: polad boşqab / qapı çərçivəsi ilə işləmə qaynağı (böyük diametrli rezin / çox vantuz sırası, sürüşməyə qarşı tekstura)
5. Şüşə / İnteryer: Ön şüşənin quraşdırılması, oturacaqların dəri səthinin köçürülməsi (temperatura davamlı silikon / süngər vantuzları, deformasiyadan qorunma)
6. Hissələr: mühərrik silindr gövdəsi / sürət qutusu gövdəsi (vakuum + mexaniki kilid, düşməyə qarşı)
D. Qida və qablaşdırma sənayesi
D.1 Əsas tələblər:Qida dərəcəli material (FDA sertifikatlı), təmizlənməsi asan, əzməyə davamlıdır
D.2 Əsas ssenarilər:
1. Qida ilə işləmə: bişmiş mallar / təzə ət / meyvələrin çeşidlənməsi (aşağı emiş süngər vantuz, qoxusuz və yuyulması asan)
2. Qablaşdırmanın avtomatlaşdırılması: qablaşdırma çantasının açılması, steril karton qəlibləmə (statik aradan qaldırılması/çox nöqtəli emiş, nazik/sərt qablaşdırma üçün uyğundur)
E. Logistika və anbar sənayesi
E.1 Əsas tələblər:səmərəli uyğunlaşma (malların bir çox spesifikasiyası), sabit təzyiq, düşməyə qarşı
E.2 Əsas ssenarilər:
1. Kartonla işləmə: e-ticarət karton çeşidlənməsi (tənzimlənən emiş massivi, vakuum təzyiqi)
2. Boşqab/rulon: Taxta lövhə/plastik film rulonunun ötürülməsi (uzun zolaq/halqavari vantuz, ofsetin qarşısını almaq üçün vahid adsorbsiya)
F. Yeni enerji və xüsusi sənaye sahələri
F.1 Yeni enerji (litium batareya/pv):
1. Litium batareya lövhəsi (antistatik məsaməli vantuz, toz əleyhinə), fotovoltaik şüşə (böyük əmzikli silikon vantuz, cızıq yoxdur)
F.2 Çap və kağız
1. Kağız/çap materialının tutulması (uducu kağız materialı, yırtılmanın və mürəkkəbin çirklənməsinin qarşısını almaq üçün cüzi mənfi təzyiq)
III. Əsas uyğunlaşma məntiqinin xülasəsi
| İş parçasının xüsusiyyətləri | Pipet adaptasiyası proqramı | Müvafiq sənaye ssenariləri |
| İncə / Kövrək / Dəqiq | Silikon/keramika material, mikro mənfi təzyiq, mikro sorma başlığı | Elektron yarımkeçiricilər, əczaçılıq |
| Ağır əşyalar / Böyük ölçü | Rezin material, böyük diametrli vantuz, çoxlu vantuz | Avtomobillər, logistik panellər |
| Sağlamlıq/Çirklənmənin qarşısının alınması | Qida/tibbi dərəcəli silikon, təmizlənməsi asan struktur | Dərman, yemək |
| Yumşaq / nizamsız səthlər | Süngər material, deformasiyaya uğrayan vantuz | Avtomobilin salonu, yemək |
| Antistatik tələblər | Antistatik silikon, ion küləyi kömək edir | elektron yarımkeçirici |
Qaynar Teqlər: Yüksək Sərtlikli Vakuum Emiş Kubokları ZP3E, Çin, İstehsalçı, Təchizatçı, Zavod
