Aşağı Sürtünməli Birbaşa Montajlı Vakuum Sorma Kubokları ZP3
Commaelec is a professional manufacturer and supplier specializing in the Low Friction Direct Mounting Vacuum Suction Cups ZP3 of low-friction, direct-mount vacuum suction cups. Ranging in diameter from 4 mm to 16 mm, these compact units are specifically designed for the electronics industry. Featuring a built-in telescopic buffer rod that generates minimal dust, they are particularly well-suited for use in precision electronics, medical, and pharmaceutical applications.
Klikləyin və Seçimi Başlayın
》Məhsul Məlumatına Qayıdın
Aşağı Sürtünməli Birbaşa Montajlı Vakuum Sorma Kubokları ZP3

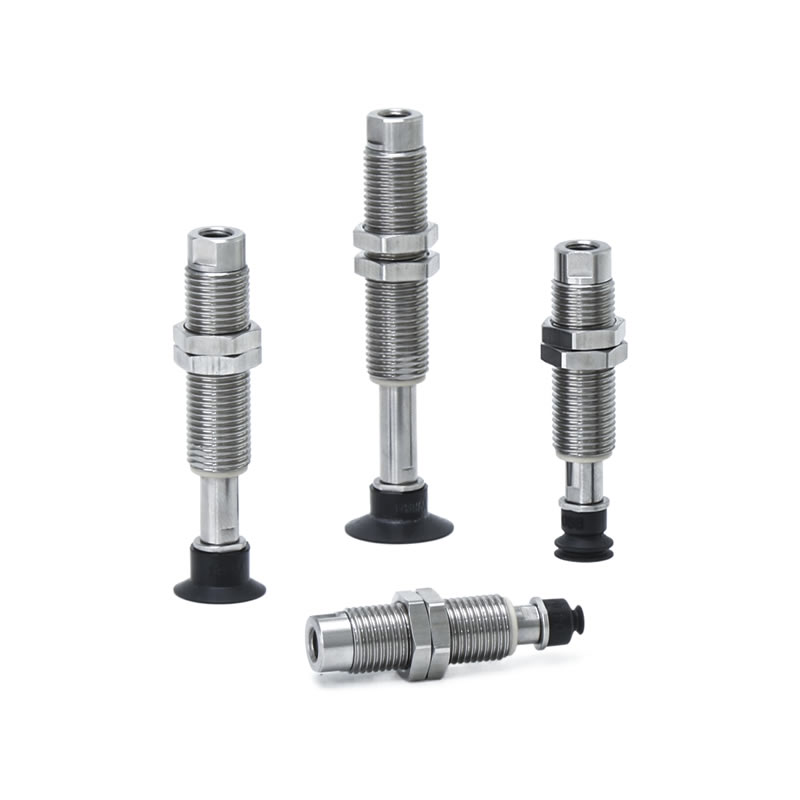

Aşağı Sürtünmə Tamponlu Kompakt Vakuum Yastığı olan ZP3-T Seriyası
Təsvir
Necə Sifariş Vermək olar
Spesifikasiyalar / Material
Tətbiqlər
Resurs

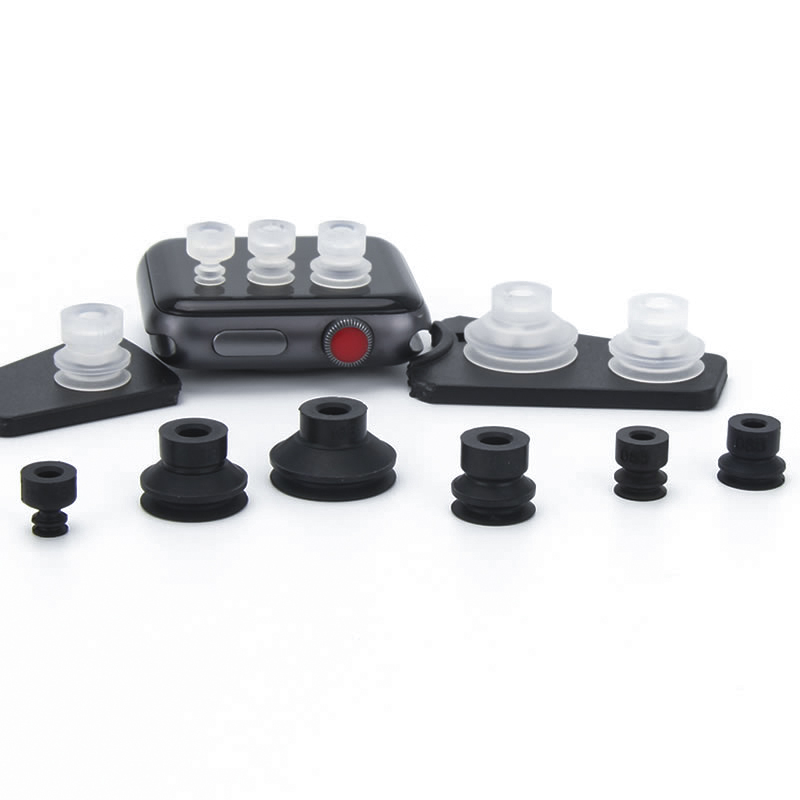

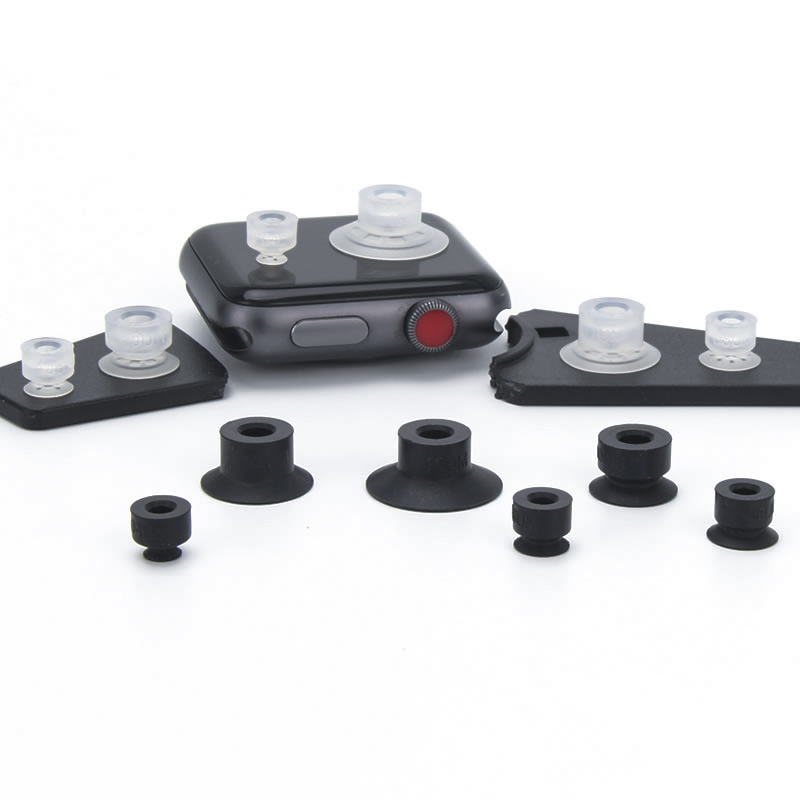

Aşağı Sürtünməli Birbaşa Montajlı Vakuum Emiş Kubokları ZP3 elektronika, tibb və əczaçılıq sənayesi üçün nəzərdə tutulmuş kompakt, dəqiqliklə işlənmiş vakumlu stəkanlardır. Diametrləri 4 mm-dən 16 mm-ə qədər olan bu vakuum stəkanlar incə komponentlərlə təhlükəsiz və təmiz işləməyi təmin edərək, toz əmələ gəlməsini minimuma endirən daxili teleskopik bufer çubuğuna malikdir.
Aşağı Sürtünməli Birbaşa Montaj Vakuum Emiş Kuboku ZP3 nədir?
Avtomatlaşdırılmış sistemlər üçün birbaşa montaj imkanı olan xüsusi vakuum pad.
Təkrarlanan dövrlər zamanı aşınma və çirklənməni azaldan, aşağı sürtünməli teleskopik tamponu özündə birləşdirir.
Şaquli və yan vakuum giriş istiqamətləri ilə uyğun gəlir, sıx istehsal xətlərində çevik quraşdırmaya imkan verir.
Litium batareya tətbiqləri üçün əlavə adapterlər və tam paslanmayan polad aksesuarları ilə yüksək keyfiyyətli rezin, silikon və antistatik materiallarda mövcuddur.
Tətbiqlər
Elektron lövhələr və mikroçiplər kimi dəqiq elektronika ilə işləmə.
Təmizliyin və az çirklənmənin vacib olduğu tibbi və əczaçılıq məclisi.
Robotik seçmə və yerləşdirmə sistemlərinə və avtomatlaşdırılmış montaj xətlərinə inteqrasiya.
Minimum toz əmələ gəlməsini tələb edən kiçik aparat və litium batareya komponentlərinin idarə edilməsi.
Üstünlüklər
Yığcam və az sürtünməli dizayn aşınmanı, tozu və texniki xidməti minimuma endirir.
Çoxlu vakuum giriş istiqamətlərini və bufer konfiqurasiyalarını dəstəkləyən yüksək uyğunlaşma.
Aşağı Sürtünməli Birbaşa Montajlı Vakuum Emiş Kubokları ZP3 dayanıqlı və uzunmüddətli emişi təmin etmək və bununla da uzun xidmət müddətini təmin etmək üçün silikon və rezin kimi davamlı materiallardan hazırlanmışdır.
Xüsusi sənaye ehtiyacları üçün adapterlər, bufer mötərizələri və paslanmayan polad aksesuarları ilə çevik seçimlər.
Yetkin texnologiya və sabit təchizat zənciri ilə Çin istehsalı olan sərfəli istehsal vaxtında çatdırılma və yüksək keyfiyyətli performans təmin edir.
Niyə Commaelec seçməlisiniz?
Daxili istehsal və geniş ehtiyata malik etibarlı istehsalçı və təchizatçı.
Çoxsaylı spesifikasiyalar, formalar və material seçimləri daxil olmaqla müxtəlif məhsul portfeli.
Güclü yapışma, sabitlik və materialın təhlükəsiz idarə edilməsini təmin edən yetkin texnologiya.
Sürətli cavab, fərdiləşdirmə və qüsursuz inteqrasiya üçün texniki dəstək ilə müştəri yönümlü xidmət.
Necə Sifariş Vermək olar
- 1/10-dan aşağı azalmış hissəcik (əvvəlki məhsullarla müqayisədə).
- İstifadə olunmamış mis ərintisi.
- Aşağı sürtünmə ilə, aşağı səs-küylə! Səs-küy səviyyəsi 45dB.
- Anti eksantrik quruluşa görə hamar yuxarı və aşağı hərəkət.
- Boru gərginliyinə görə ilişmiş mil problemi həll edildi!
| ①Vakuum giriş istiqaməti | |
| T | Şaquli |
| ②Pad diametri (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Pad növü | |
| UM | Yivli düz |
| B | Körüklər |
| ④Material | |
| N | NBR |
| S | Silikon kauçuk |
| U | Uretan rezin |
| F | FKM |
| GN | Keçirici NBR |
| GS | Keçirici silikon kauçuk |
Yaşıl simvol fərdiləşdirilmiş modellərdir.
| ⑤Bufer spesifikasiyası | |
| D | Fırlanan (Az sürtünmə) |
| ⑥Bufer vuruşu (mm) | |
| 3 | 3 |
| 6 | 6 |
| 10 | 10 |
| 15 | 15 |
| ⑧ Vakuum girişi | |
| B5 | M5 x 0,8 |
Ölçülər (mm)
Yaşıl simvol fərdiləşdirilmiş modellərdir.
UM
Yivli düz
| Model | A | B | C | D | Bufer | |||||||
|
① Vakuum giriş istiqamət |
② Pad dia. |
③ Pad növü |
④ Pad Material |
⑤ Bufer spesifikasiya. |
⑥ Bufer vuruş |
⑧ Vakuum giriş |
||||||
| ZP3 | T |
4 6 8 |
UM |
N S U F GN GS |
D | 3 | B5 | 41 | 5 | 25 | 6 | D1003SM-ZP3D-T2 |
| 6 | 47 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 55 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 65 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 42 | 5 | 25 | 7 | D1003SM-ZP3D-T3 | ||||||
| 6 | 48 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 56 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 66 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
İstinad üçün model: ZP3-T16UMND15-B5
B
Körüklər
| Model | A | B | C | D | Bufer | |||||||
|
① Vakuum giriş istiqamət |
② Pad dia. |
③ Pad növü |
④ Pad Material |
⑤ Bufer spesifikasiya. |
⑥ Bufer vuruş |
⑧ Vakuum giriş |
||||||
| ZP3 | T |
4 6 8 |
B |
N S U F GN GS |
D | 3 | B5 | 43 | 5 | 25 | 8 | D1003SM-ZP3D-T2 |
| 6 | 49 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 57 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 67 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 45 | 5 | 25 | 10 | D1003SM-ZP3D-T3 | ||||||
| 6 | 51 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 59 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 69 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
İstinad üçün model: ZP3-T08BND6-B5
Yastıq materialı və xüsusiyyətləri
⚪: Az və ya heç bir təsiri yoxdur △: Şərtlərdən asılı olaraq istifadə edilə bilər X: Uyğun deyil
| Ped növü | Yastığın diametri (mm) | Ərizə | İş parçasının tipik səthləri və formaları | |||||||
| düz | yellədi | Oblik | Fərqli yüksəkliklər | qabarıq | Yağlı | |||||
|
|
|
|
|
|
|||||
| Kompakt P reklam | Düz (U) |
|
ø1,5~ø3,5 | Düz və deformasiya edilməmiş səthə malik iş parçalarının adsorbsiya edilməsi üçün | ⚪ | X | X | X | X | X |

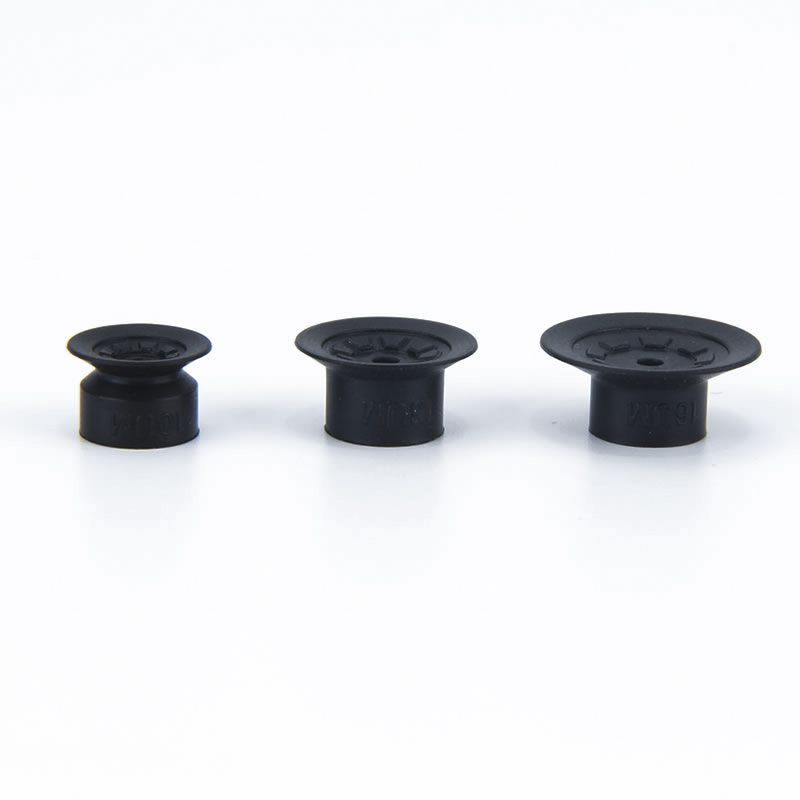

| Yivli düz (UM) |
|
ø4~ø16 | Deformasiyaya uğraya bilən iş parçası üçün | ⚪ | X | X | X | X | △ | |
| Körüklər (B) |
|
ø4~ø16 | Maili səthi olan iş parçalarının adsorbsiyası üçün | ⚪ | △ | ⚪ | X | △ | X | |
Yastıq materialı və xüsusiyyətləri
⚪: Az və ya heç bir təsiri yoxdur △: Şərtlərdən asılı olaraq istifadə edilə bilər X: Uyğun deyil
|
Material
Xüsusiyyətlər
|
Simvol | Durometr HS (±5°) |
Rəng of rezin |
Əməliyyat temperatur diapazon (°C) |
Yağ müqavimət benzin |
Yağ müqavimət benzol |
Baza müqavimət |
Turşu müqavimət |
Hava şəraitinə uyğunluq | Ozon müqavimət |
Aşınma müqavimət |
Suya davamlı | Solvent müqavimət (benzol, toluol) |
Ərizə |
| NBR | N | 50 | Qara | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Ümumi işlərin köçürülməsi, Oluklu taxta, Şpon lövhə, Dəmir lövhə və s |
| Silikon kauçuk | S | 45 ~ 50 | Ağ | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarımkeçirici, Dökümdən çıxarılması, İncə iş, Qida prosessoru |
| Uretan rezin | U | 50 ~ 60 | Qəhvəyi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu taxta, Dəmir boşqab, Şpon boşqab |
| FKM | F | 60 | Qara | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimya işi |
| Keçirici NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarımkeçiricinin ümumi işi (Statik elektrik müqaviməti) | |
| Keçirici silikon sürtgəc | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarımkeçirici (Statik elektrik) |
Yuxarıdakı cədvəl mövzu rezin materiallarının yalnız ümumi xüsusiyyətlərini əhatə edir. Mavi simvol xüsusi hazırlanmış modellərdir.
Müxtəlif sənaye sahələrində pnevmatik komponentlərin (vakuum emiş kuboku) tətbiqi konturları
I. Əsas güclü tərəflər
II. Tətbiqlərin sənaye üzrə çıxarılması
A. Tibb və tibb sənayesi
A.1: Əsas tələblər:Təmiz və çirklənmədən (FDA/GMP uyğun), yumşaq və zərərsiz və çarpaz çirklənmənin qarşısının alınması
A.2 Əsas ssenarilər:
1. Əczaçılıq qablaşdırması: dərman şüşəsi / əczaçılıq boşqabı / infuziya çantası pikap (qida dərəcəli silikon vantuz, hissəciklərin tökülməsi yoxdur)
2. Tibbi cihazın yığılması: cərrahi alətlər/tibbi kateterlər/protezlə işləmə hissələri (tənzimlənən mənfi təzyiq, deformasiyadan qorunma)
3. Bioloji laboratoriya: petri qabı/sentrifuqa borusu/reagent kartı transferi (kimyəvi maddələrə davamlı, steril uyğun)
B. Elektronika və yarımkeçiricilər sənayesi
B.1 Əsas tələblər:antistatik (10⁶-10¹¹Ω), dəqiq yerləşdirmə (səhv ≤0.01mm), cızıqlara qarşı müqavimət
B.2 Əsas ssenarilər:
1. Çip/Yarımkeçirici: vafli işləmə, çip qablaşdırma (məsaməli keramika/antistatik silikon vantuz, qırılmanın qarşısını almaq üçün vahid mənfi təzyiq)
2. PCB/komponentlər: Çevik PCB, mikro komponentlər (0402 rezistorlar) səthə quraşdırılmış (buruşmanın/yırtılmanın qarşısını almaq üçün nazik silikon/gel/mikro vantuzlar)
3. Ekran: LCD/OLED panel, toxunma şüşəsi (yüksək şəffaf material, ləkə və cızıq yoxdur)
C. Avtomobil və avtomobil hissələri sənayesi
C.1 Əsas tələblər:böyük emiş (tək emiş diski ≥500N), çox spesifikasiyalı uyğunlaşma (metal/plastik/şüşə), sürüşməyən
C.2 Əsas ssenarilər:
4. Korpus istehsalı: polad boşqab / qapı çərçivəsi ilə işləmə qaynağı (böyük diametrli rezin / çox vantuz sırası, sürüşməyə qarşı tekstura)
5. Şüşə / İnteryer: Ön şüşənin quraşdırılması, oturacaqların dəri səthinin köçürülməsi (temperatura davamlı silikon / süngər vantuzları, deformasiyadan qorunma)
6. Hissələr: mühərrik silindr gövdəsi / sürət qutusu gövdəsi (vakuum + mexaniki kilid, düşməyə qarşı)
D. Qida və qablaşdırma sənayesi
D.1 Əsas tələblər:Qida dərəcəli material (FDA sertifikatlı), təmizlənməsi asan, əzməyə davamlıdır
D.2 Əsas ssenarilər:
1. Qida ilə işləmə: bişmiş mallar / təzə ət / meyvələrin çeşidlənməsi (aşağı emiş süngər vantuz, qoxusuz və yuyulması asan)
2. Qablaşdırmanın avtomatlaşdırılması: qablaşdırma çantasının açılması, steril karton qəlibləmə (statik aradan qaldırılması/çox nöqtəli emiş, nazik/sərt qablaşdırma üçün uyğundur)
E. Logistika və anbar sənayesi
E.1 Əsas tələblər:səmərəli uyğunlaşma (malların bir çox spesifikasiyası), sabit təzyiq, düşməyə qarşı
E.2 Əsas ssenarilər:
1. Kartonla işləmə: e-ticarət karton çeşidlənməsi (tənzimlənən emiş massivi, vakuum təzyiqi)
2. Boşqab/rulon: Taxta lövhə/plastik film rulonunun ötürülməsi (uzun zolaq/halqavari vantuz, ofsetin qarşısını almaq üçün vahid adsorbsiya)
F. Yeni enerji və xüsusi sənaye sahələri
F.1 Yeni enerji (litium batareya/pv):
1. Litium batareya lövhəsi (antistatik məsaməli vantuz, toz əleyhinə), fotovoltaik şüşə (böyük əmzikli silikon vantuz, cızıq yoxdur)
F.2 Çap və kağız
1. Kağız/çap materialının tutulması (uducu kağız materialı, yırtılmanın və mürəkkəbin çirklənməsinin qarşısını almaq üçün cüzi mənfi təzyiq)
III. Əsas uyğunlaşma məntiqinin xülasəsi
| İş parçasının xüsusiyyətləri | Pipet adaptasiyası proqramı | Müvafiq sənaye ssenariləri |
| İncə / Kövrək / Dəqiq | Silikon/keramika material, mikro mənfi təzyiq, mikro sorma başlığı | Elektron yarımkeçiricilər, əczaçılıq |
| Ağır əşyalar / Böyük ölçü | Rezin material, böyük diametrli vantuz, çoxlu vantuz | Avtomobillər, logistik panellər |
| Sağlamlıq/Çirklənmənin qarşısının alınması | Qida/tibbi dərəcəli silikon, təmizlənməsi asan struktur | Dərman, yemək |
| Yumşaq / nizamsız səthlər | Süngər material, deformasiyaya uğrayan vantuz | Avtomobilin salonu, yemək |
| Antistatik tələblər | Antistatik silikon, ion küləyi kömək edir | elektron yarımkeçirici |
Qaynar Teqlər: Aşağı Sürtünməli Birbaşa Montaj Vakuum Emiş Kubokları ZP3, Çin, İstehsalçı, Təchizatçı, Zavod
