Vakuum emiş, dörd əsas üstünlüyü olan sənaye avtomatlaşdırmasında "çevik tutma" üçün əsas həll yoludur: zərərsiz tutma, çox material/düzgün olmayan iş parçalarına uyğunlaşma, təmiz və ətraf mühitin qorunması və çevik əməliyyat. O, iş parçalarının müxtəlif sənaye xüsusiyyətlərinə (nazik/qalın, dəqiq/kobud, sanitar/standart) uyğunlaşdırıla bilər.

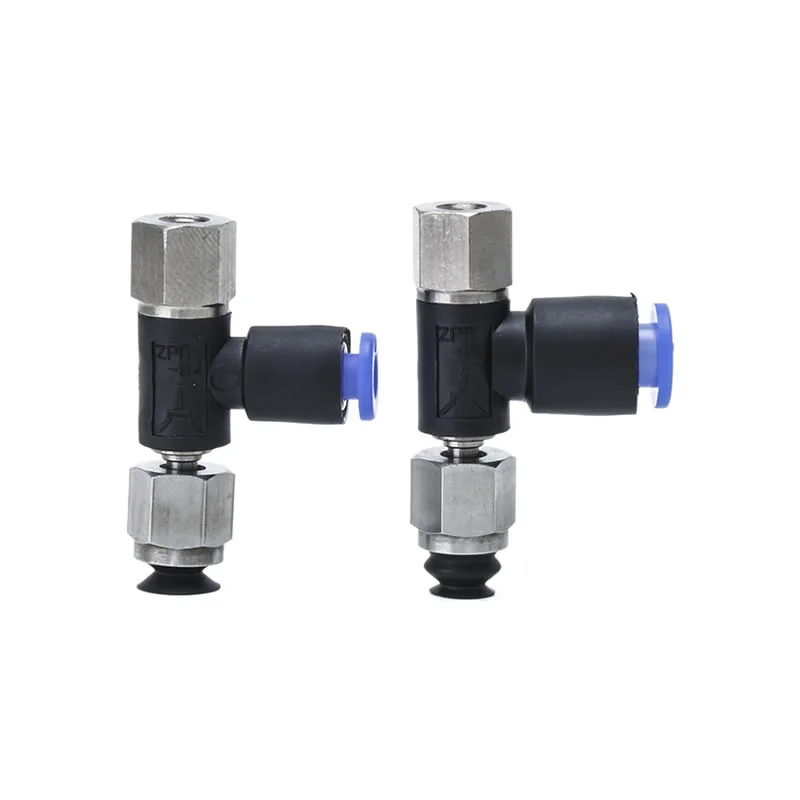

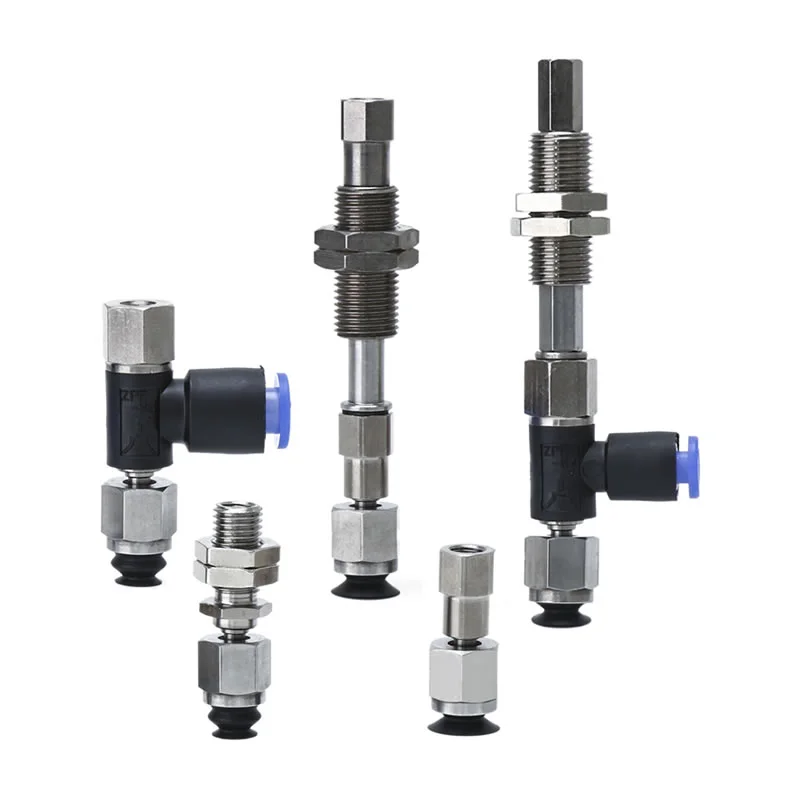

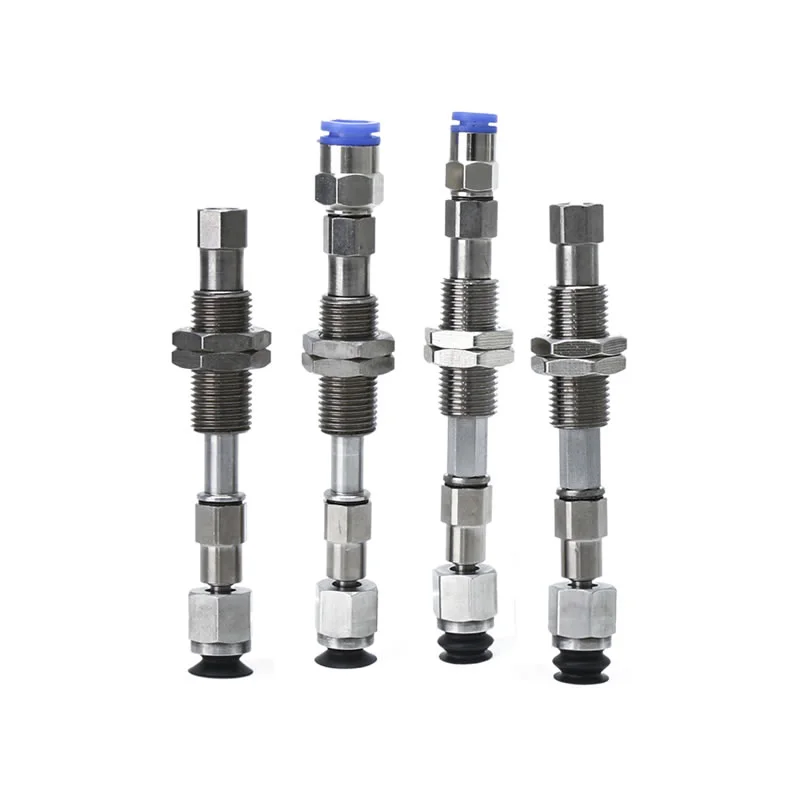

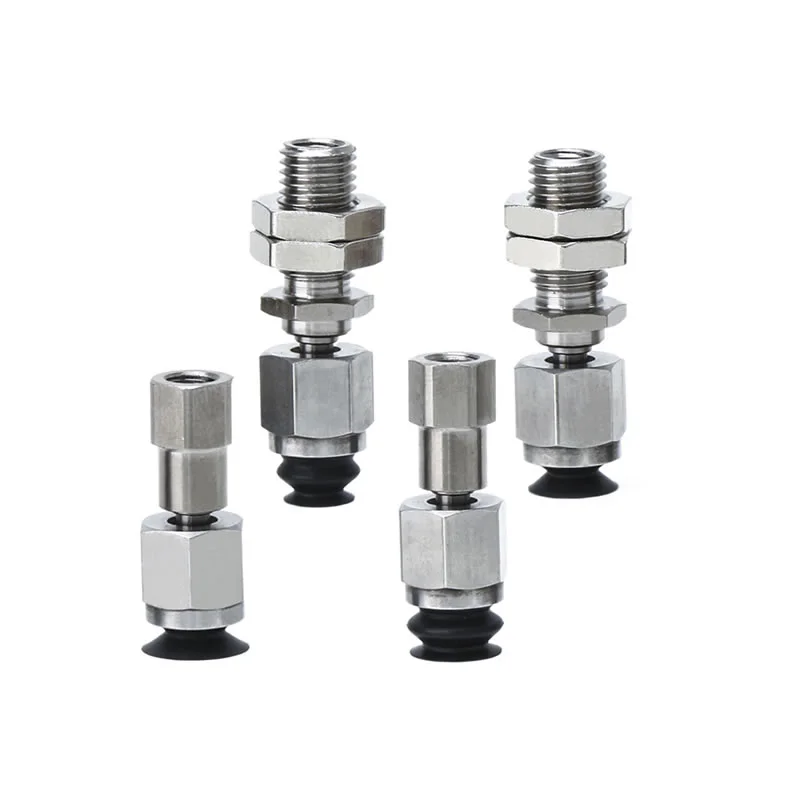

Bilyalı vakuum sorma fincanları ZP2-J
Commaelec aparıcı istehsalçıdır, ZP2-J Bilyalı Vakuum Emiş Kubokları çox istiqamətli fırlanmanı təmin etmək və mürəkkəb iş şəraitini idarə etmək üçün xüsusi olaraq hazırlanmışdır. Tamponlama mexanizmi ilə təchiz edilmiş, onlar müstəsna bucaq kompensasiyası imkanlarına malikdirlər: onların fırlanma mexanizmi iş parçasının yerləşdirilməsi zamanı əyilmə xətalarını və ya tutma prosesi zamanı bucaq sapmalarını effektiv şəkildə korrektə edərək tam diapazonlu bucaq tənzimlənməsini dəstəkləyir. Seçilmiş modellər həmçinin J Tipi və ya K Tipi fırlanma və ya fırlanma əleyhinə strukturları birləşdirir. Bu emiş kubokları seriyası üç ölçüdə mövcuddur: 6mm, 8mm və 10mm.
Klikləyin və Seçimi Başlayın
》Məhsul Məlumatına Qayıdın
Bilyalı vakuum sorma fincanları ZP2-J
ZP2-TF Seriyası Kəpənək Tipi Adapter Vakuum Yastiqciqları ilə
ZP2-TF Seriyası Bufer Vakuum Yastiqciqları ilə Birlik Tipi
ZP2-RF seriyalı qovşaq tipi adapter vakuum yastiqciqları ilə
ZP2-RF Seriyası Bufer Vakuum Yastiqciqları ilə Birlik Tipi
Təsvir
Necə Sifariş Vermək olar
Spesifikasiyalar / Material
Tətbiqlər
Resurs
Commaelec aparıcı istehsalçısıdır, ZP2-J Kürəcikli Vakuum Emiş Kubokları qeyri-bərabər səthlər və ya bucaq sapmaları olan iş parçaları ilə işləmək üçün nəzərdə tutulmuşdur. Çevik dönmə quruluşu ilə onlar mürəkkəb sənaye mühitlərində, xüsusən də avtomatlaşdırılmış və robotik tətbiqlərdə sabit adsorbsiyanı təmin edirlər.
Əsas üstünlüklər
Effektiv və Etibarlı Təchizat
Güclü xərclərə nəzarət və sabit keyfiyyətlə Çin İstehsalçısı
Yetkin istehsal prosesi ardıcıl performans təmin edir
Böyük miqyaslı zavod gücü sürətli çatdırılma və toplu tədarükü təmin edir
Çevik top birləşməsinin dizaynı
Çox yönlü fırlanma bucağın avtomatik tənzimlənməsinə imkan verir
Tutma zamanı yanlış hizalanmanı effektiv şəkildə kompensasiya edir
Hətta meylli və ya qeyri-müntəzəm səthlərdə də sıx sızdırmazlığı təmin edir
Mürəkkəb şəraitdə gücləndirilmiş sabitlik
Zəif səth təması nəticəsində yaranan qopma riskini azaldır
Hərəkət və yerləşdirmə zamanı sabit əmmə qabiliyyətini saxlayır
Bilyalı vakuumlu vakuum stəkanları ZP2-J dinamik avtomatlaşdırma mühitləri üçün uyğundur
Könüllü Tampon və Dönmə Əleyhinə Quruluş
Tampon mexanizmi iş parçası ilə təmas zamanı zərbənin udulmasına kömək edir
Hündürlük və bucaq fərqlərini kompensasiya edir
Könüllü J/K anti-fırlanma dizaynı çevikliyi yerləşdirmə sabitliyi ilə balanslaşdırır
Çoxsaylı Pad Növləri və Ölçüləri
Müxtəlif səth şəraiti üçün düz və körük tiplərində mövcuddur
Standart ölçülər: 6mm, 8mm, 10mm
Müxtəlif iş parçası formaları və işləmə tələbləri ilə asanlıqla uyğunlaşır
Tipik Tətbiqlər
Sənaye avtomatlaşdırılması
Robotik qollar və seç və yerləşdir sistemləri
Bucaq kompensasiyası tələb edən montaj xətləri
Kompleks iş parçasının idarə edilməsi
Maili, əyri və ya qeyri-bərabər səthlər
Dəqiq hizalanmanın çətin olduğu tətbiqlər
Niyə top birləşməli vakuum emiş kuboklarını ZP2-J seçməlisiniz?
Mürəkkəb iş şəraitinə güclü uyğunlaşma
Sabit və etibarlı emiş performansı
Davamlı tədarüklə qənaətcil həll
Yetkin istehsal və material texnologiyası ilə dəstəklənir

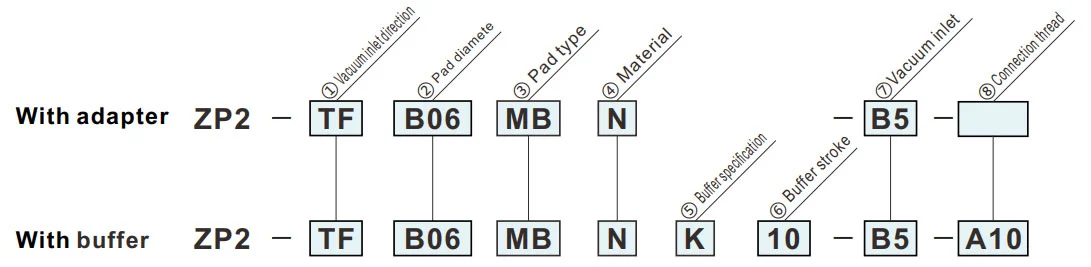

Necə Sifariş Vermək olar
| ①Vakuum giriş istiqaməti | ⑦Vakuum girişi | ⑧Birləşdirici ip | ||
| TF | Şaquli |
|
B5 |
A8 |
|
B5 |
— | ||
|
B50406 |
— | ||
| RF | Yanal |
|
0406 |
B5 |
|
0406 |
A10 |
||
|
③ Yastıq növü
② Yastığın diametri (mm)
|
B06 | B08 | B10 | |
| ø6 | ø8 | ø10 | ||
| MU | Düz tip | — | ● | ● |
| MB | Körüklər | ● | ● | — |
| ④Material | |
| N | NBR |
| S | Silikon kauçuk |
| U | Uretan rezin |
| F | FKM |
| GN | Keçirici NBR |
| GS | Keçirici silikon kauçuk |
Yaşıl simvol fərdiləşdirilmiş modellərdir.
| ⑦Vakuum girişi | |
| B5 | M5x0.8 (Qadın) |
| 04 | ø4Bir toxunuşla uyğunluq |
| 06 | ø6Bir toxunuşla uyğunluq |
| ⑧Birləşdirici ip | |
| A8 | M8x1 (Kişi) |
| B5 | M5x0.8 (Qadın) |
| A10 | M10x1 (Kişi) |
| ⑤Bufer spesifikasiyası | |
| J | Fırlanan |
| K | Fırlanmayan |
| ⑥Bufer vuruşu | |
| 10 | 10 mm |
| 20 | 20 mm |
| 30 | 30 mm |
| 40 | 40 mm |
| 50 | 50 mm |
Ölçülər (mm)
Yaşıl simvol fərdiləşdirilmiş modellərdir.

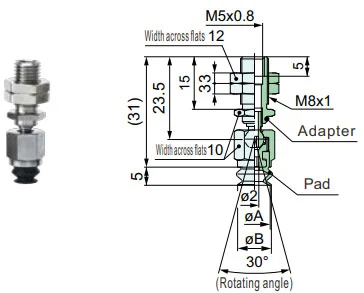

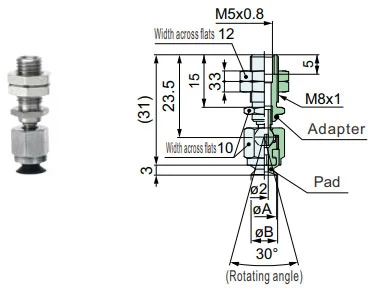

ZP2-TF
Şaquli
MU
| Model | øA | øB | Adapter | ||||||
|
① Vakuum giriş istiqamət |
② Pad dia. |
③ Pad növü |
④ Pad Material |
⑦ Vakuum giriş |
⑧ Əlaqə sap |
||||
| ZP2 | TF | B08 | MU |
N S U F GN GS |
B5 | A8 | 8 | 8.8 | ZP2-TF1-B5-A8 |
| B10 | 10 | 10.6 | |||||||
İstinad üçün model: ZP2-TFB08MUS-B5-A8
ZP2-TF
Şaquli
MB
| Model | øA | øB | Adapter | ||||||
|
① Vakuum giriş istiqamət |
② Pad dia. |
③ Pad növü |
④ Pad Material |
⑦ Vakuum giriş |
⑧ Əlaqə sap |
||||
| ZP2 | TF | B06 | MU |
N S U F GN GS |
B5 | A8 | 6 | 7 | ZP2-TF1-B5-A8 |
| B08 | 8 | 9 | |||||||
İstinad üçün model: ZP2-TFB08MBN-B5-A8
ZP2-TF
Şaquli
MU
| Model | øA | øB | Adapter | |||||
|
① Vakuum giriş istiqamət |
② Pad dia. |
③ Pad növü |
④ Pad Material |
⑦ Vakuum giriş |
||||
| ZP2 | TF | B08 | MU |
N S U F GN GS |
B5 | 8 | 8.8 | ZP2-TF1-B5 |
| B10 | 10 | 10.6 | ||||||
İstinad üçün model: ZP2-TFB10MUS-B5
ZP2-TF
Şaquli
MB
| Model | øA | øB | Adapter | |||||
|
① Vakuum giriş istiqamət |
② Pad dia. |
③ Pad növü |
④ Pad Material |
⑦ Vakuum giriş |
||||
| ZP2 | TF | B06 | MU |
N S U F GN GS |
B5 | 6 | 7 | ZP2-TF1-B5 |
| B08 | 8 | 9 | ||||||
İstinad üçün model: ZP2-TFB06MBN-B5

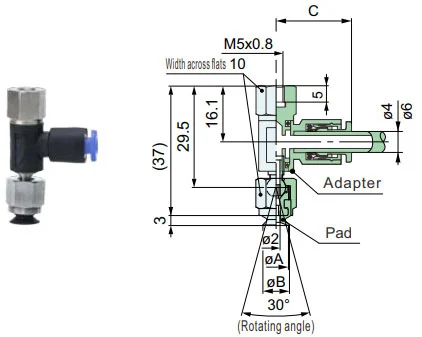

ZP2-TF
Yanal
MU
| Model | øA | øB | C | Adapter | ||||||||
|
① Vakuum giriş istiqamət |
② Pad dia. |
③ Pad növü |
④ Pad Material |
⑦ Vakuum giriş |
⑧ Əlaqə sap |
⑦ Vakuum giriş |
⑧ Əlaqə sap |
|||||
| ZP2 | RF | B08 | MU |
N S U F GN GS |
04 06 |
B5 | 8 | 8.8 | 04:20.6 06:21.6 |
ZP2-RF1 |
04 06 |
B5 |
| B10 | 10 | 10.6 | ||||||||||
İstinad üçün model: ZP2-RFB08MUN-04-B5 İstinad üçün adapter:ZP2-RF1-04-B5

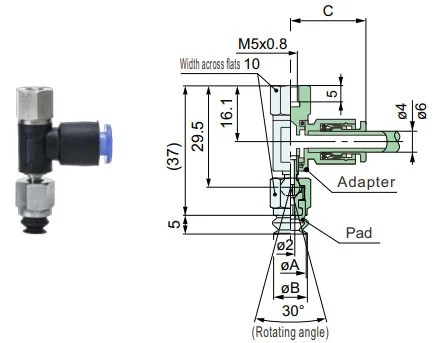

ZP2-TF
Yanal
MB
| Model | øA | øB | C | Adapter | ||||||||
|
① Vakuum giriş istiqamət |
② Pad dia. |
③ Pad növü |
④ Pad Material |
⑦ Vakuum giriş |
⑧ Əlaqə sap |
⑦ Vakuum giriş |
⑧ Əlaqə sap |
|||||
| ZP2 | RF | B06 | MU |
N S U F GN GS |
04 06 |
B5 | 6 | 7 | 04:20.6 06:21.6 |
ZP2-RF1 |
04 06 |
B5 |
| B08 | 8 | 9 | ||||||||||
İstinad üçün model: ZP2-RFB08MBN-04-B5 İstinad üçün adapter:ZP2-RF1-04-B5

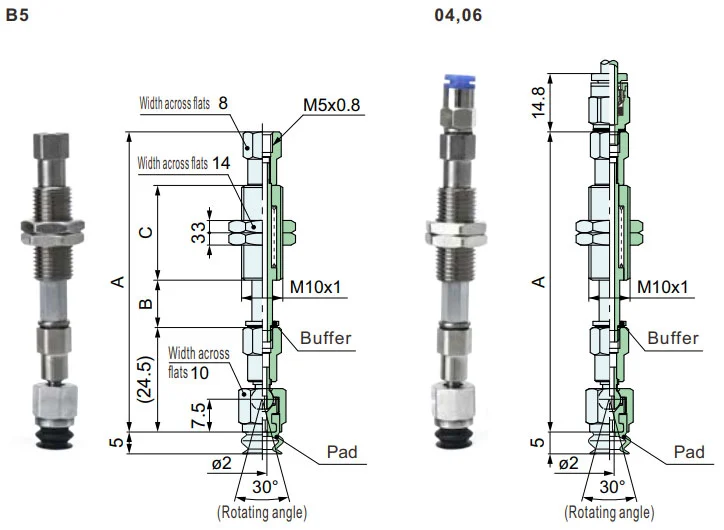

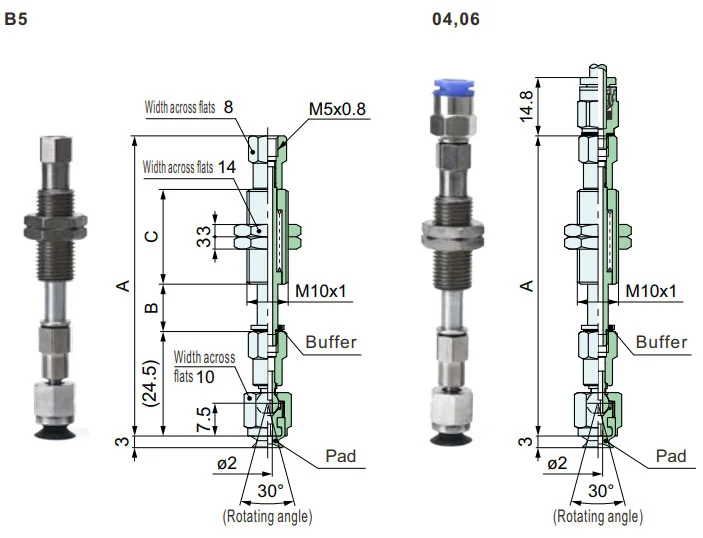

ZP2-TF
Şaquli
MU
| Model | A | B | C | Bufer | ||||||||||||
|
① Vakuum giriş istiqaməti |
② Pad dia. |
③ Pad növü |
④ Pad Material |
⑤ Bufer spesifikasiya. |
⑥ Bufer vuruş |
⑦ Vakuum giriş |
⑧ Əlaqə sap |
⑤ Bufer spesifikasiya. |
⑥ Bufer vuruş |
⑦ Vakuum giriş |
⑧ Əlaqə sap |
|||||
| ZP2 | TF | B08 B10 |
MU |
N S U F GN GS |
B5 04 06 |
J K |
10 | A10 | 72 | 11.5 | 23 | ZP2-TF1 |
J K |
10 | B5 04 06 |
A10 |
| 20 | 110 | 21.5 | 51 | 20 | ||||||||||||
| 30 | 120 | 31.5 | 30 | |||||||||||||
| 40 | 156 | 41.5 | 77 | 40 | ||||||||||||
| 50 | 166 | 51.5 | 50 | |||||||||||||
İstinad üçün model: ZP2-TFB08MUSK10-B5-A10 İstinad üçün bufer:ZP2-TF1-K10-B5-A10
ZP2-TF
Şaquli
MB
| Model | A | B | C | Bufer | ||||||||||||
|
① Vakuum giriş istiqaməti |
② Pad dia. |
③ Pad növü |
④ Pad Material |
⑤ Bufer spesifikasiya. |
⑥ Bufer vuruş |
⑦ Vakuum giriş |
⑧ Əlaqə sap |
⑤ Bufer spesifikasiya. |
⑥ Bufer vuruş |
⑦ Vakuum giriş |
⑧ Əlaqə sap |
|||||
| ZP2 | TF | B06 B08 |
MB |
N S U F GN GS |
B5 04 06 |
J K |
10 | A10 | 72 | 11.5 | 23 | ZP2-TF1 |
J K |
10 | B5 04 06 |
A10 |
| 20 | 110 | 21.5 | 51 | 20 | ||||||||||||
| 30 | 120 | 31.5 | 30 | |||||||||||||
| 40 | 156 | 41.5 | 77 | 40 | ||||||||||||
| 50 | 166 | 51.5 | 50 | |||||||||||||
İstinad üçün model: ZP2-TFB08MBSK10-B5-A10 İstinad üçün bufer:ZP2-TF1-K10-B5-A10

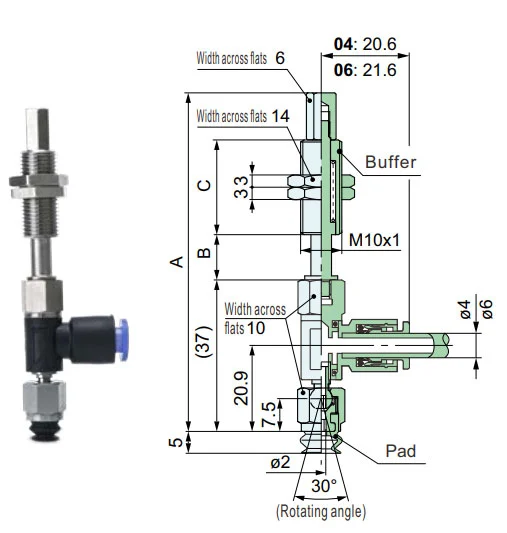

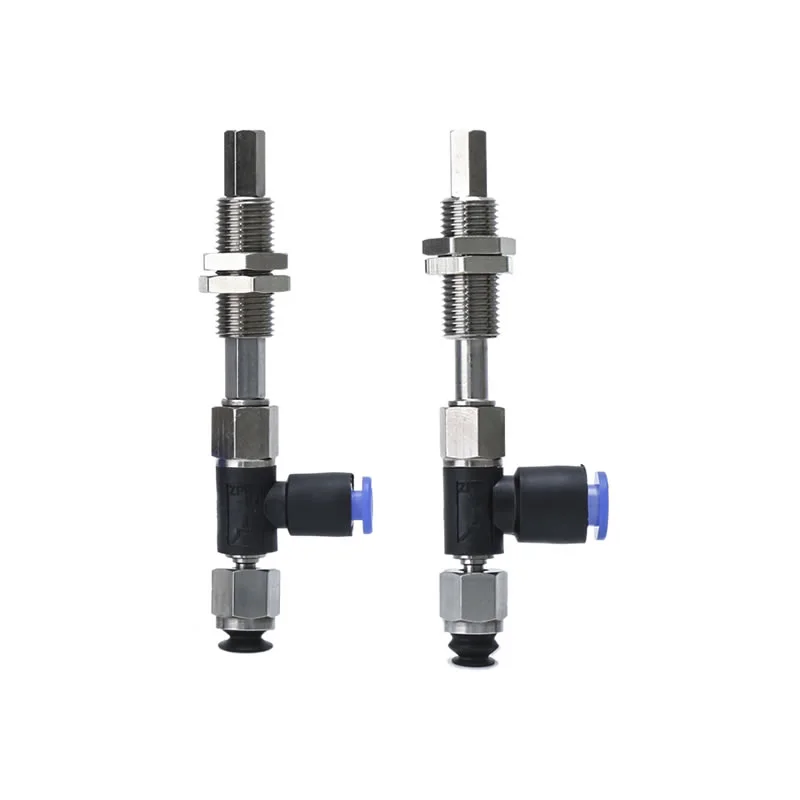

ZP2-RF
Yanal
MU
| Model | A | B | C | Bufer | ||||||||||||
|
① Vakuum giriş istiqaməti |
② Pad dia. |
③ Pad növü |
④ Pad Material |
⑤ Bufer spesifikasiya. |
⑥ Bufer vuruş |
⑦ Vakuum giriş |
⑧ Əlaqə sap |
⑤ Bufer spesifikasiya. |
⑥ Bufer vuruş |
⑦ Vakuum giriş |
⑧ Əlaqə sap |
|||||
| ZP2 | RF | B08 B10 |
MU |
N S U F GN GS |
J K |
10 |
04 06 |
A10 | 82 | 11 | 23 | ZP2-RF1 |
J K |
10 |
04 06 |
A10 |
| 20 | 120 | 21 | 51 | 20 | ||||||||||||
| 30 | 130 | 31 | 30 | |||||||||||||
| 40 | 166 | 41 | 77 | 40 | ||||||||||||
| 50 | 176 | 51 | 50 | |||||||||||||
İstinad üçün model: ZP2-RFB08MUSK10-06-A10 İstinad üçün bufer:ZP2-RF1-K10-06-A10

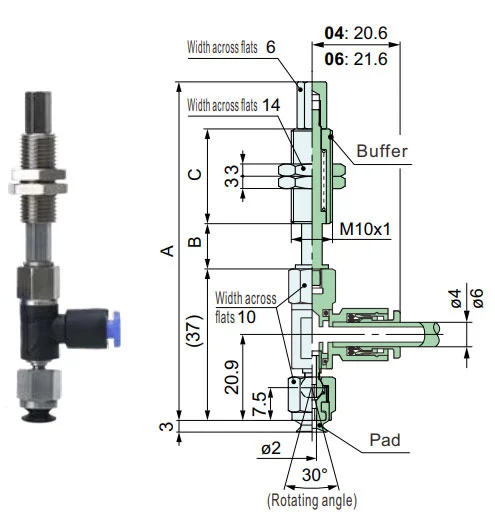

ZP2-RF
Yanal
MB
| Model | A | B | C | Bufer | ||||||||||||
|
① Vakuum giriş istiqaməti |
② Pad dia. |
③ Pad növü |
④ Pad Material |
⑤ Bufer spesifikasiya. |
⑥ Bufer vuruş |
⑦ Vakuum giriş |
⑧ Əlaqə sap |
⑤ Bufer spesifikasiya. |
⑥ Bufer vuruş |
⑦ Vakuum giriş |
⑧ Əlaqə sap |
|||||
| ZP2 | RF | B06 B8 |
MB |
N S U F GN GS |
J K |
10 |
04 06 |
A10 | 82 | 11 | 23 | ZP2-RF1 |
J K |
10 |
04 06 |
A10 |
| 20 | 120 | 21 | 51 | 20 | ||||||||||||
| 30 | 130 | 31 | 30 | |||||||||||||
| 40 | 166 | 41 | 77 | 40 | ||||||||||||
| 50 | 176 | 51 | 50 | |||||||||||||
İstinad üçün model: ZP2-RFB08MBSK10-06-A10 İstinad üçün bufer:ZP2-RF1-K10-06-A10
Yastıq materialı və xüsusiyyətləri
⚪: Az və ya heç bir təsiri yoxdur △: Şərtlərdən asılı olaraq istifadə edilə bilər X: Uyğun deyil
|
Material
Xüsusiyyətlər
|
Simvol | Durometr HS (±5°) |
Rəng of rezin |
Əməliyyat temperatur diapazon (°C) |
Yağ müqavimət benzin |
Yağ müqavimət benzol |
Baza müqavimət |
Turşu müqavimət |
Hava şəraitinə uyğunluq | Ozon müqavimət |
Aşınma müqavimət |
Suya davamlı | Solvent müqavimət (benzol, toluol) |
Ərizə |
| NBR | N | 50 | Qara | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Ümumi işlərin köçürülməsi, Oluklu taxta, Şpon lövhə, Dəmir lövhə və s |
| Silikon kauçuk | S | 45 ~ 50 | Ağ | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarımkeçirici, Dökümdən çıxarılması, İncə iş, Qida prosessoru |
| Uretan rezin | U | 50 ~ 60 | Qəhvəyi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu taxta, Dəmir boşqab, Şpon boşqab |
| FKM | F | 60 | Qara | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimya işi |
| Keçirici NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarımkeçiricinin ümumi işi (Statik elektrik müqaviməti) | |
| Keçirici silikon sürtgəc | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarımkeçirici (Statik elektrik) |
Yuxarıdakı cədvəl mövzu rezin materiallarının yalnız ümumi xüsusiyyətlərini əhatə edir. Mavi simvol xüsusi hazırlanmış modellərdir.
Müxtəlif sənaye sahələrində pnevmatik komponentlərin (vakuum emiş kuboku) tətbiqi konturları
I. Əsas güclü tərəflər
II. Tətbiqlərin sənaye üzrə çıxarılması
A. Tibb və tibb sənayesi
A.1: Əsas tələblər:Təmiz və çirklənmədən (FDA/GMP uyğun), yumşaq və zərərsiz və çarpaz çirklənmənin qarşısının alınması
A.2 Əsas ssenarilər:
1. Əczaçılıq qablaşdırması: dərman şüşəsi / əczaçılıq boşqabı / infuziya çantası pikap (qida dərəcəli silikon vantuz, hissəciklərin tökülməsi yoxdur)
2. Tibbi cihazın yığılması: cərrahi alətlər/tibbi kateterlər/protezlə işləmə hissələri (tənzimlənən mənfi təzyiq, deformasiyadan qorunma)
3. Bioloji laboratoriya: petri qabı/sentrifuqa borusu/reagent kartı transferi (kimyəvi maddələrə davamlı, steril uyğun)
B. Elektronika və yarımkeçiricilər sənayesi
B.1 Əsas tələblər:antistatik (10⁶-10¹¹Ω), dəqiq yerləşdirmə (səhv ≤0.01mm), cızıqlara qarşı müqavimət
B.2 Əsas ssenarilər:
1. Çip/Yarımkeçirici: vafli işləmə, çip qablaşdırma (məsaməli keramika/antistatik silikon vantuz, qırılmanın qarşısını almaq üçün vahid mənfi təzyiq)
2. PCB/komponentlər: Çevik PCB, mikro komponentlər (0402 rezistorlar) səthə quraşdırılmış (buruşmanın/yırtılmanın qarşısını almaq üçün nazik silikon/gel/mikro vantuzlar)
3. Ekran: LCD/OLED panel, toxunma şüşəsi (yüksək şəffaf material, ləkə və cızıq yoxdur)
C. Avtomobil və avtomobil hissələri sənayesi
C.1 Əsas tələblər:böyük emiş (tək emiş diski ≥500N), çox spesifikasiyalı uyğunlaşma (metal/plastik/şüşə), sürüşməyən
C.2 Əsas ssenarilər:
4. Korpus istehsalı: polad boşqab / qapı çərçivəsi ilə işləmə qaynağı (böyük diametrli rezin / çox vantuz sırası, sürüşməyə qarşı tekstura)
5. Şüşə / İnteryer: Ön şüşənin quraşdırılması, oturacaqların dəri səthinin köçürülməsi (temperatura davamlı silikon / süngər vantuzları, deformasiyadan qorunma)
6. Hissələr: mühərrik silindr gövdəsi / sürət qutusu gövdəsi (vakuum + mexaniki kilid, düşməyə qarşı)
D. Qida və qablaşdırma sənayesi
D.1 Əsas tələblər:Qida dərəcəli material (FDA sertifikatlı), təmizlənməsi asan, əzməyə davamlıdır
D.2 Əsas ssenarilər:
1. Qida ilə işləmə: bişmiş mallar / təzə ət / meyvələrin çeşidlənməsi (aşağı emiş süngər vantuz, qoxusuz və yuyulması asan)
2. Qablaşdırmanın avtomatlaşdırılması: qablaşdırma çantasının açılması, steril karton qəlibləmə (statik aradan qaldırılması/çox nöqtəli emiş, nazik/sərt qablaşdırma üçün uyğundur)
E. Logistika və anbar sənayesi
E.1 Əsas tələblər:səmərəli uyğunlaşma (malların bir çox spesifikasiyası), sabit təzyiq, düşməyə qarşı
E.2 Əsas ssenarilər:
1. Kartonla işləmə: e-ticarət karton çeşidlənməsi (tənzimlənən emiş massivi, vakuum təzyiqi)
2. Boşqab/rulon: Taxta lövhə/plastik film rulonunun ötürülməsi (uzun zolaq/halqavari vantuz, ofsetin qarşısını almaq üçün vahid adsorbsiya)
F. Yeni enerji və xüsusi sənaye sahələri
F.1 Yeni enerji (litium batareya/pv):
1. Litium batareya lövhəsi (antistatik məsaməli vantuz, toz əleyhinə), fotovoltaik şüşə (böyük əmzikli silikon vantuz, cızıq yoxdur)
F.2 Çap və kağız
1. Kağız/çap materialının tutulması (uducu kağız materialı, yırtılmanın və mürəkkəbin çirklənməsinin qarşısını almaq üçün cüzi mənfi təzyiq)
III. Əsas uyğunlaşma məntiqinin xülasəsi
| İş parçasının xüsusiyyətləri | Pipet adaptasiyası proqramı | Müvafiq sənaye ssenariləri |
| İncə / Kövrək / Dəqiq | Silikon/keramika material, mikro mənfi təzyiq, mikro sorma başlığı | Elektron yarımkeçiricilər, əczaçılıq |
| Ağır əşyalar / Böyük ölçü | Rezin material, böyük diametrli vantuz, çoxlu vantuz | Avtomobillər, logistik panellər |
| Sağlamlıq/Çirklənmənin qarşısının alınması | Qida/tibbi dərəcəli silikon, təmizlənməsi asan struktur | Dərman, yemək |
| Yumşaq / nizamsız səthlər | Süngər material, deformasiyaya uğrayan vantuz | Avtomobilin salonu, yemək |
| Antistatik tələblər | Antistatik silikon, ion küləyi kömək edir | elektron yarımkeçirici |
Qaynar Teqlər: Bilyalı Vakuum Emiş Kubokları ZP2-J, Çin, İstehsalçı, Təchizatçı, Zavod
Sorğu göndərin
Əlaqə məlumatı
-
Ünvan
Xiaruan Village Baishi Town Yueqing City Zhejiang Province Çin
-
Tel
-
E-poçt
Vakuum sorma fincanları, vakuum generatorları, pnevmatik komponentlər aksesuarları və ya qiymət siyahısı ilə bağlı suallarınız üçün e-poçtunuzu bizə buraxın və biz 24 saat ərzində əlaqə saxlayacağıq.
