Vakuum emiş, dörd əsas üstünlüyü olan sənaye avtomatlaşdırmasında "çevik tutma" üçün əsas həll yoludur: zərərsiz tutma, çox material/düzgün olmayan iş parçalarına uyğunlaşma, təmiz və ətraf mühitin qorunması və çevik əməliyyat. O, iş parçalarının müxtəlif sənaye xüsusiyyətlərinə (nazik/qalın, dəqiq/kobud, sanitar/standart) uyğunlaşdırıla bilər.
Süngər Vakuum Emiş Kubokları ZP2
Commaelec öz istehsalında yüksək keyfiyyətli rezin, silikon və müxtəlif ixtisaslaşdırılmış materiallardan (məsələn, antistatik birləşmələr) istifadə edərək öz istehsal müəssisələrini idarə edir. Seçmək üçün geniş ölçü spesifikasiyaları təklif edirik. Süngər Vakuum Emiş Kubokları ZP2 elektronika istehsalı sektorunda geniş istifadə olunur; qeyri-bərabər iş parçaları ilə işləmək üçün xüsusi olaraq hazırlanmış bu seriya dörd kompakt ölçüdə mövcuddur: φ6mm, φ8mm, φ10mm və φ15mm.
Klikləyin və Seçimi Başlayın
》Məhsul Məlumatına Qayıdın
Süngər Vakuum Emiş Kubokları ZP2

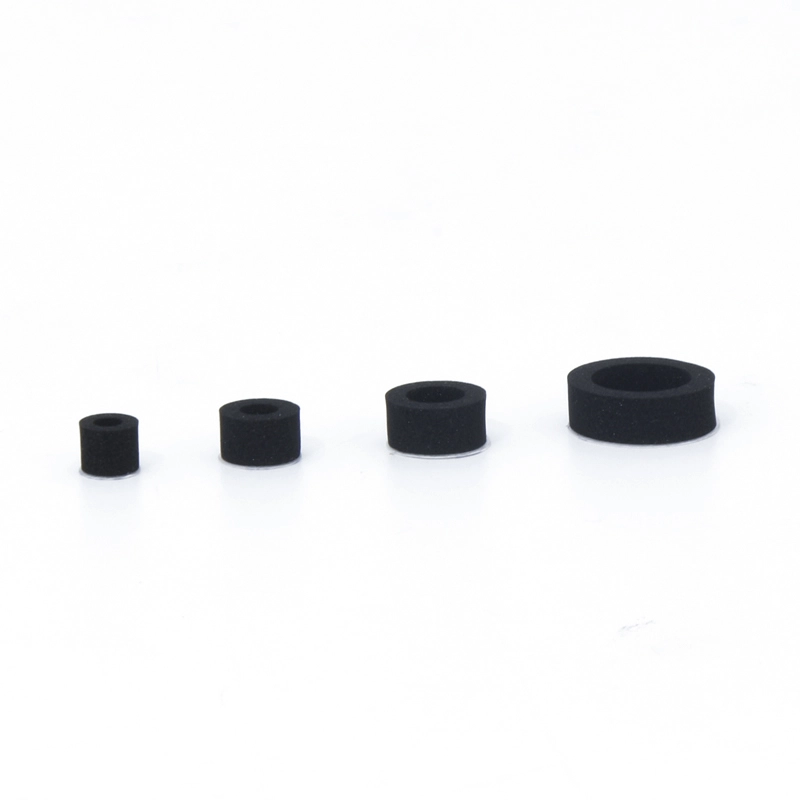

ZP2 seriyalı süngər vakuum yastığı qurğusu

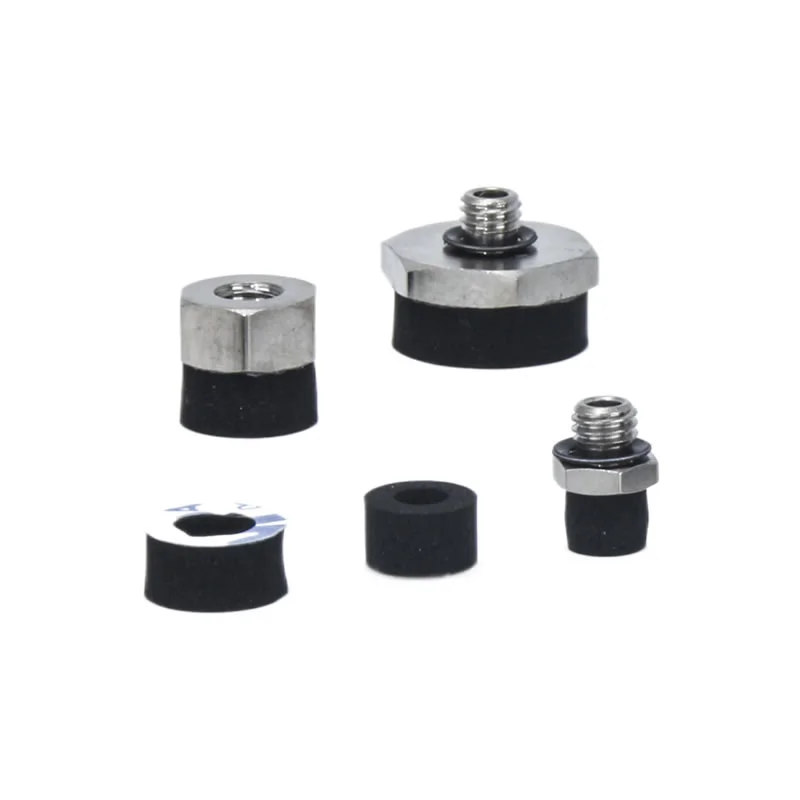

ZP2-T Seriyası Adapter Süngər Vakuum Yastığı ilə
Təsvir
Necə Sifariş Vermək olar
Spesifikasiyalar / Material
Tətbiqlər
Resurs
Süngər Vakuum Emiş Kubokları ZP2 avtomatlaşdırılmış sistemlərdə qeyri-bərabər, teksturalı və ya qeyri-müntəzəm səthlərin sabit tutulması üçün hazırlanmışdır. Onların yığcam və çevik dizaynı onları elektronika, enjeksiyon qəlibləri və kiçik metal emalı sənayeləri üçün ideal edir.
Süngər Vakuum Emiş Kuboklarının Əsas Xüsusiyyətləri ZP2
Yüksək Elastik Material
Çıxıntılara, çökəkliklərə və kobud səthlərə uyğun yumşaq süngər materialdan hazırlanmışdır
Zərif komponentlərə zərər vermədən incə, lakin möhkəm tutma təmin edir
Əla Sızdırmazlıq
Vakuum sızmasının qarşısını almaq üçün səth boşluqlarını effektiv şəkildə doldurur
Qeyri-bərabər iş parçaları ilə etibarlı şəkildə işləmək üçün ardıcıl emiş gücünü saxlayır
Müxtəlif Seçimlər
Robotik qollar və avtomatlaşdırılmış idarəetmə sistemləri ilə uyğun gəlir
Kiçik elektronika, dövrə lövhələri, qəliblənmiş komponentlər və aparat hissələri üçün uyğundur
Kompakt Dizayn
Kosmosa qənaət edən tikinti sıx istehsal xətlərinə inteqrasiya etməyə imkan verir
Məhdud quraşdırma sahəsi olan stansiyalar üçün idealdır
Mövcud Formalar
Müxtəlif səth tələblərinə uyğun düz və teksturalı variantlarda mövcuddur
Dəqiq idarəetmə ehtiyacları olan müxtəlif avtomatlaşdırma tətbiqlərinə uyğunlaşdırıla bilər
Diametr diapazonu
φ6mm, φ8mm, φ10mm və φ15mm-də təklif olunur
Geniş çeşiddə kiçik və nizamsız iş parçalarına uyğunlaşmaq üçün çeviklik təmin edir
Tez-tez verilən suallar
ZP2 süngər yastıqları nə üçün istifadə olunur?
Süngər Vakuum Emiş Kubokları ZP2 avtomatlaşdırılmış sistemlərdə qeyri-bərabər, teksturalı və ya qeyri-müntəzəm iş parçalarını tutmaq üçün idealdır, adətən elektronika, injection qəlibləmə və kiçik metal hissələrin idarə edilməsində istifadə olunur.
Hansı ölçülər və formalar mövcuddur?
Onlar φ6mm, φ8mm, φ10mm və φ15mm diametrlərdə, robot qollarına və avtomatlaşdırılmış istehsal xətlərinə kompakt inteqrasiya üçün nəzərdə tutulmuş düz və ya teksturalı formalarda olurlar.
Düzgün Ölçüsü Necə Seçməliyəm?
Kifayət qədər vakuum təması və avtomatlaşdırma sisteminizlə uyğunluğu təmin edərək iş parçasının səth sahəsinə və çəkisinə uyğun bir fincan seçin.
Tipik Yük Tutumu nədir?
Yük fincan ölçüsü, səth növü və vakuum mənbəyindən asılıdır; kiçik fincanlar yüngül komponentlərə uyğundur, daha böyük φ15 mm fincanlar isə bir qədər ağır və ya qeyri-bərabər hissələri idarə edə bilir.
Onları nə vaxt əvəz etməliyəm?
Görünən aşınma, çatlar və ya deformasiya varsa və ya vakuum yapışması qeyri-sabit olarsa, etibarlı və təhlükəsiz rəftarın təmin edilməsi üçün stəkanları dəyişdirin.

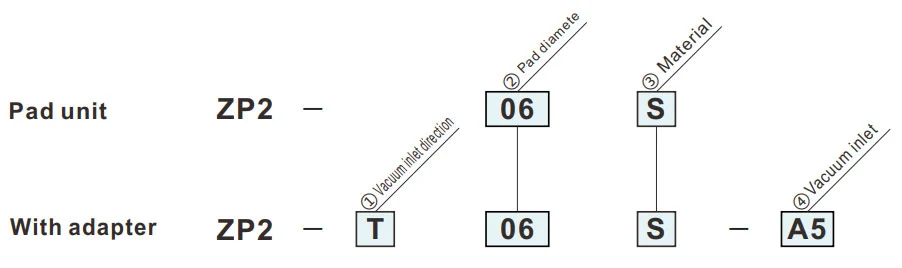

Necə Sifariş Vermək olar
- Qabığı olan iş parçalarının adsorbsiya edilməsi üçün.
| ①Vakuum giriş istiqaməti | |
| T | Şaquli |
| ②Pad diametri (mm) | |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 15 | ø15 |
| ③Material | |
| S | CR süngər (iki tərəfli lentlə) |
| ④Vakuum girişi | |
| A5 | M5x0.8 (Kişi) |
| B5 | M5x0.8 (Qadın) |
Ölçülər (mm)
Yaşıl simvol fərdiləşdirilmiş modellərdir.
S
Süngər Pad
| Model | øA | øB | ||
|
② Pad dia. |
③ Pad Material |
|||
| ZP2 | 06 | S | 6 | 3 |
| 08 | 8 | 4 | ||
| 10 | 10 | 6 | ||
| 15 | 15 | 10 | ||
İstinad üçün model: ZP2-06S
Adapterin montaj ölçüləri
|
Tətbiq olunan pad: 06S
|
Tətbiq olunan pad: 08S
|
|
Tətbiq olunan pad: 10S
|
Tətbiq olunan pad: 15S
|

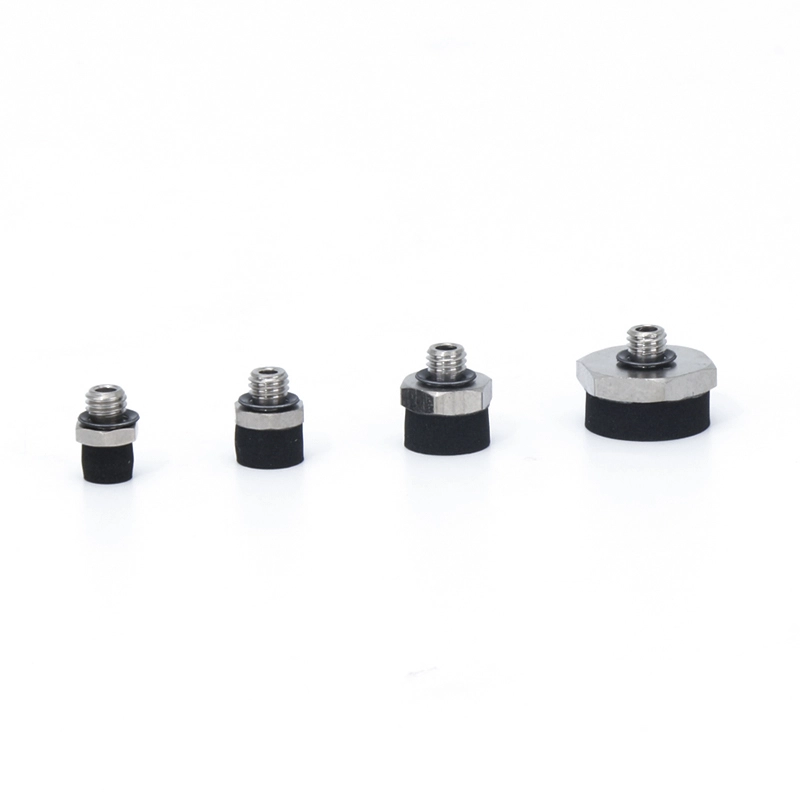

ZP2-T
Şaquli
A5
| Model | øA | øB | øC | D | E | L | Adapter | ||||
|
① Vakuum giriş istiqaməti |
② Pad dia. |
③ Pad Material |
④ Vakuum giriş |
||||||||
| ZP2 | T | 06 | S | A5 | 6 | 3 | 1.5 | 2.5 | 7 | 11 | ZP2A-S02P |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S03P | ||||||
| 10 | 10 | 6 | 3.5 | 10 | 12 | ZP2A-S04P | |||||
| 15 | 15 | 10 | 15 | ZP2A-S05P | |||||||
İstinad üçün model: ZP2-T06S-A5

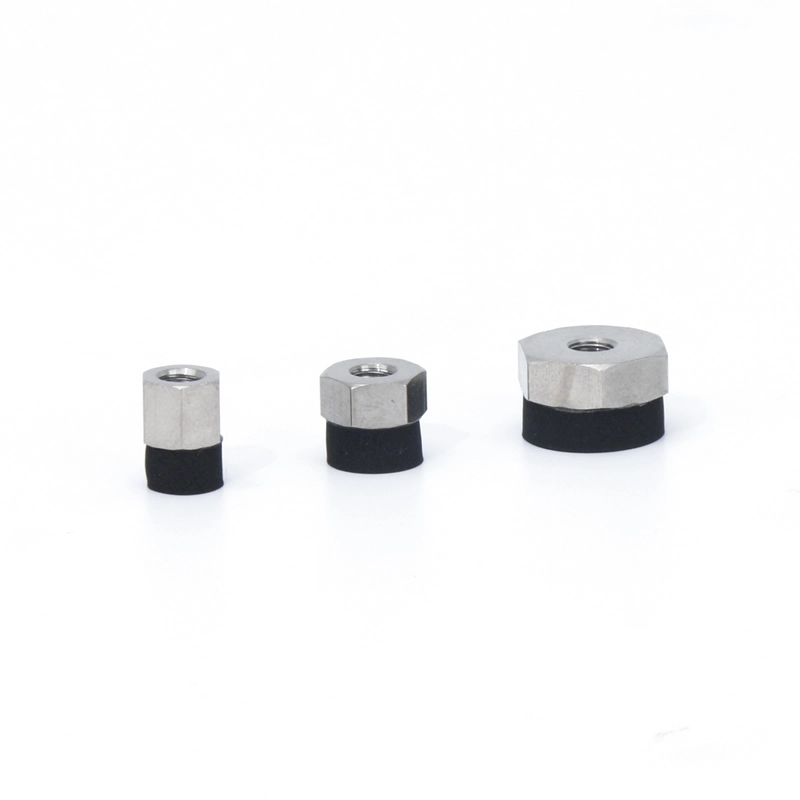

ZP2-T
Şaquli
B5
| Model | øA | øB | øC | E | L | Adapter | ||||
|
① Vakuum giriş istiqaməti |
② Pad dia. |
③ Pad Material |
④ Vakuum giriş |
|||||||
| ZP2 | T | 06 | S | B5 | 6 | 3 | 1.5 | 7 | 12 | ZP2A-S12 |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S13 | |||||
| 10 | 10 | 6 | 4.1 | 10 | 10 | ZP2A-S14 | ||||
| 15 | 15 | 10 | 15 | ZP2A-S15 | ||||||
İstinad üçün model: ZP2-T06S-B5
Yastıq materialı və xüsusiyyətləri
⚪: Az və ya heç bir təsiri yoxdur △: Şərtlərdən asılı olaraq istifadə edilə bilər X: Uyğun deyil
|
Material
Xüsusiyyətlər
|
Simvol | Durometr HS (±5°) |
Rəng of rezin |
Əməliyyat temperatur diapazon (°C) |
Yağ müqavimət benzin |
Yağ müqavimət benzol |
Baza müqavimət |
Turşu müqavimət |
Hava şəraitinə uyğunluq | Ozon müqavimət |
Aşınma müqavimət |
Suya davamlı | Solvent müqavimət (benzol, toluol) |
Ərizə |
| NBR | N | 50 | Qara | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Ümumi işlərin köçürülməsi, Oluklu taxta, Şpon lövhə, Dəmir lövhə və s |
| Silikon kauçuk | S | 45 ~ 50 | Ağ | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarımkeçirici, Dökümdən çıxarılması, İncə iş, Qida prosessoru |
| Uretan rezin | U | 50 ~ 60 | Qəhvəyi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu taxta, Dəmir boşqab, Şpon boşqab |
| FKM | F | 60 | Qara | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimya işi |
| Keçirici NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarımkeçiricinin ümumi işi (Statik elektrik müqaviməti) | |
| Keçirici silikon sürtgəc | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarımkeçirici (Statik elektrik) |
Yuxarıdakı cədvəl mövzu rezin materiallarının yalnız ümumi xüsusiyyətlərini əhatə edir. Mavi simvol xüsusi hazırlanmış modellərdir.
Müxtəlif sənaye sahələrində pnevmatik komponentlərin (vakuum emiş kuboku) tətbiqi konturları
I. Əsas güclü tərəflər
II. Tətbiqlərin sənaye üzrə çıxarılması
A. Tibb və tibb sənayesi
A.1: Əsas tələblər:Təmiz və çirklənmədən (FDA/GMP uyğun), yumşaq və zərərsiz və çarpaz çirklənmənin qarşısının alınması
A.2 Əsas ssenarilər:
1. Əczaçılıq qablaşdırması: dərman şüşəsi / əczaçılıq boşqabı / infuziya çantası pikap (qida dərəcəli silikon vantuz, hissəciklərin tökülməsi yoxdur)
2. Tibbi cihazın yığılması: cərrahi alətlər/tibbi kateterlər/protezlə işləmə hissələri (tənzimlənən mənfi təzyiq, deformasiyadan qorunma)
3. Bioloji laboratoriya: petri qabı/sentrifuqa borusu/reagent kartı transferi (kimyəvi maddələrə davamlı, steril uyğun)
B. Elektronika və yarımkeçiricilər sənayesi
B.1 Əsas tələblər:antistatik (10⁶-10¹¹Ω), dəqiq yerləşdirmə (səhv ≤0.01mm), cızıqlara qarşı müqavimət
B.2 Əsas ssenarilər:
1. Çip/Yarımkeçirici: vafli işləmə, çip qablaşdırma (məsaməli keramika/antistatik silikon vantuz, qırılmanın qarşısını almaq üçün vahid mənfi təzyiq)
2. PCB/komponentlər: Çevik PCB, mikro komponentlər (0402 rezistorlar) səthə quraşdırılmış (buruşmanın/yırtılmanın qarşısını almaq üçün nazik silikon/gel/mikro vantuzlar)
3. Ekran: LCD/OLED panel, toxunma şüşəsi (yüksək şəffaf material, ləkə və cızıq yoxdur)
C. Avtomobil və avtomobil hissələri sənayesi
C.1 Əsas tələblər:böyük emiş (tək emiş diski ≥500N), çox spesifikasiyalı uyğunlaşma (metal/plastik/şüşə), sürüşməyən
C.2 Əsas ssenarilər:
4. Korpus istehsalı: polad boşqab / qapı çərçivəsi ilə işləmə qaynağı (böyük diametrli rezin / çox vantuz sırası, sürüşməyə qarşı tekstura)
5. Şüşə / İnteryer: Ön şüşənin quraşdırılması, oturacaqların dəri səthinin köçürülməsi (temperatura davamlı silikon / süngər vantuzları, deformasiyadan qorunma)
6. Hissələr: mühərrik silindr gövdəsi / sürət qutusu gövdəsi (vakuum + mexaniki kilid, düşməyə qarşı)
D. Qida və qablaşdırma sənayesi
D.1 Əsas tələblər:Qida dərəcəli material (FDA sertifikatlı), təmizlənməsi asan, əzməyə davamlıdır
D.2 Əsas ssenarilər:
1. Qida ilə işləmə: bişmiş mallar / təzə ət / meyvələrin çeşidlənməsi (aşağı emiş süngər vantuz, qoxusuz və yuyulması asan)
2. Qablaşdırmanın avtomatlaşdırılması: qablaşdırma çantasının açılması, steril karton qəlibləmə (statik aradan qaldırılması/çox nöqtəli emiş, nazik/sərt qablaşdırma üçün uyğundur)
E. Logistika və anbar sənayesi
E.1 Əsas tələblər:səmərəli uyğunlaşma (malların bir çox spesifikasiyası), sabit təzyiq, düşməyə qarşı
E.2 Əsas ssenarilər:
1. Kartonla işləmə: e-ticarət karton çeşidlənməsi (tənzimlənən emiş massivi, vakuum təzyiqi)
2. Boşqab/rulon: Taxta lövhə/plastik film rulonunun ötürülməsi (uzun zolaq/halqavari vantuz, ofsetin qarşısını almaq üçün vahid adsorbsiya)
F. Yeni enerji və xüsusi sənaye sahələri
F.1 Yeni enerji (litium batareya/pv):
1. Litium batareya lövhəsi (antistatik məsaməli vantuz, toz əleyhinə), fotovoltaik şüşə (böyük əmzikli silikon vantuz, cızıq yoxdur)
F.2 Çap və kağız
1. Kağız/çap materialının tutulması (uducu kağız materialı, yırtılmanın və mürəkkəbin çirklənməsinin qarşısını almaq üçün cüzi mənfi təzyiq)
III. Əsas uyğunlaşma məntiqinin xülasəsi
| İş parçasının xüsusiyyətləri | Pipet adaptasiyası proqramı | Müvafiq sənaye ssenariləri |
| İncə / Kövrək / Dəqiq | Silikon/keramika material, mikro mənfi təzyiq, mikro sorma başlığı | Elektron yarımkeçiricilər, əczaçılıq |
| Ağır əşyalar / Böyük ölçü | Rezin material, böyük diametrli vantuz, çoxlu vantuz | Avtomobillər, logistik panellər |
| Sağlamlıq/Çirklənmənin qarşısının alınması | Qida/tibbi dərəcəli silikon, təmizlənməsi asan struktur | Dərman, yemək |
| Yumşaq / nizamsız səthlər | Süngər material, deformasiyaya uğrayan vantuz | Avtomobilin salonu, yemək |
| Antistatik tələblər | Antistatik silikon, ion küləyi kömək edir | elektron yarımkeçirici |
