Vakuum emiş, dörd əsas üstünlüyü olan sənaye avtomatlaşdırmasında "çevik tutma" üçün əsas həll yoludur: zərərsiz tutma, çox material/düzgün olmayan iş parçalarına uyğunlaşma, təmiz və ətraf mühitin qorunması və çevik əməliyyat. O, iş parçalarının müxtəlif sənaye xüsusiyyətlərinə (nazik/qalın, dəqiq/kobud, sanitar/standart) uyğunlaşdırıla bilər.

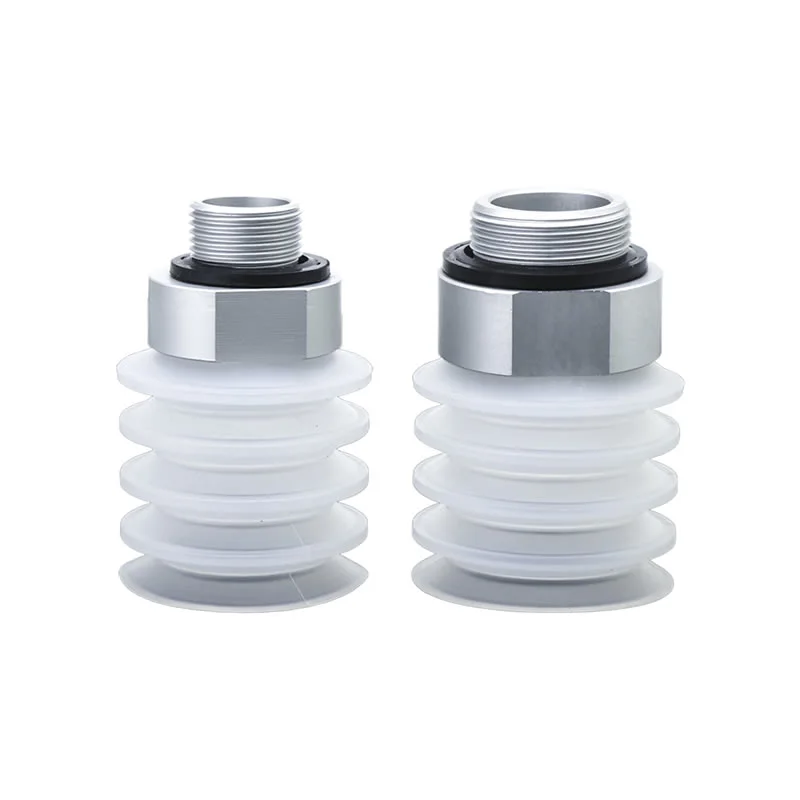

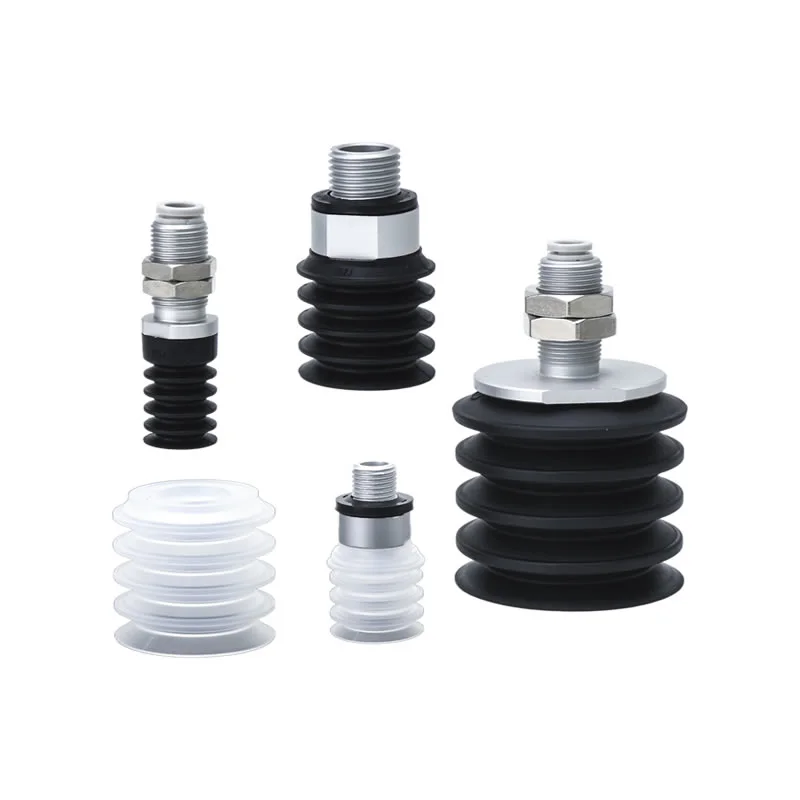

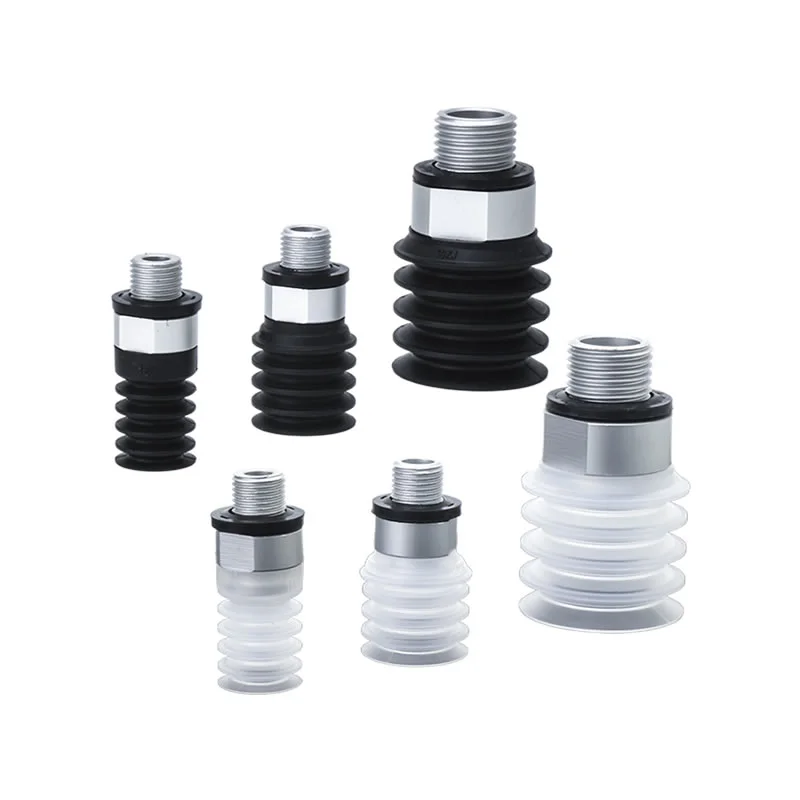

Körüklü vakuum sorma fincanları ZP2-ZJ
Commaelec Fabrikasının Körüklü Vakuum Emiş Kubokları ZP2-ZJ, iqtisadi səmərəliliyi etibarlı performansla birləşdirən sənaye avtomatlaşdırma tətbiqləri üçün həll yolu təqdim edir. Akkordeon körük konstruksiyası (φ2–φ6 üçün 1,5 qat, φ15–φ46 üçün 4,5 qat) qeyri-bərabər və bucaqlı səthlərə uyğunlaşır, mövqe sapmalarını kompensasiya edir və sabit sorma təmin edir. Yüksək keyfiyyətli materiallar və yetkin vakuum texnologiyası ilə hazırlanmış, onlar güclü yapışma təmin edir və sabit təchizatla fərdi həlləri dəstəkləyir.
Klikləyin və Seçimi Başlayın
》Məhsul Məlumatına Qayıdın
Körüklü vakuum sorma fincanları ZP2-ZJ

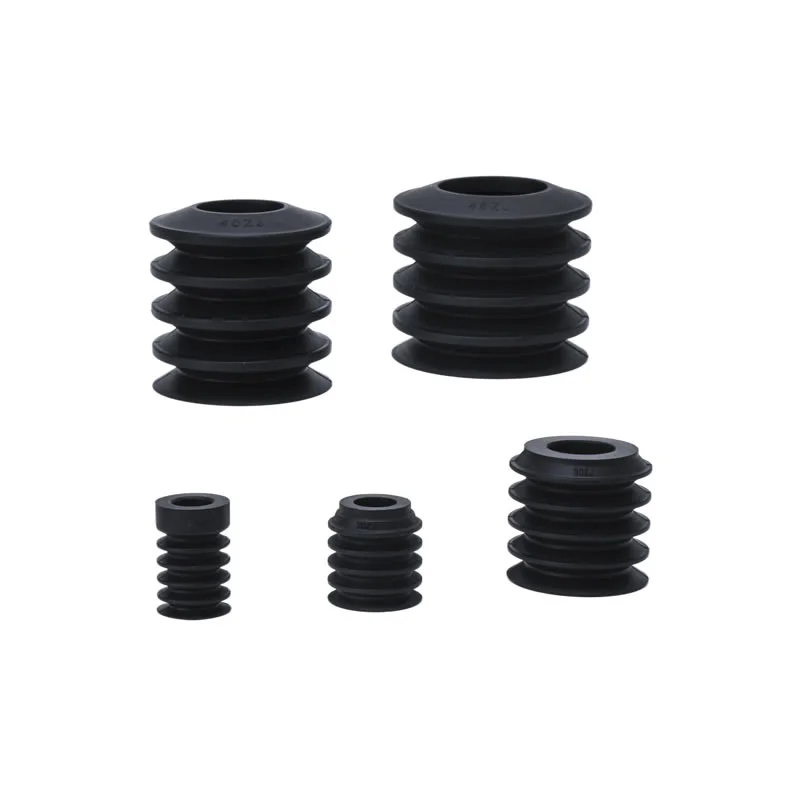

ZP2 Series Körüklü Vakuum Yastığı Bölməsi

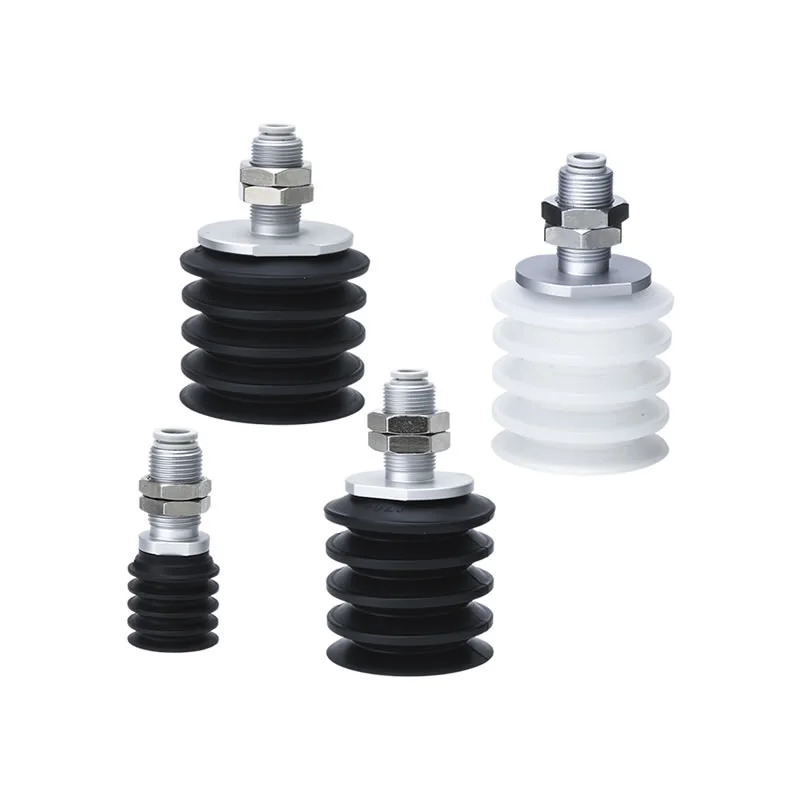

Adapter Körüklü Vakuum Yastığı ilə ZP2-T Seriyası
Təsvir
Necə Sifariş Vermək olar
Spesifikasiyalar / Material
Tətbiqlər
Resurs
Körüklü vakuum sorma fincanlarının üstünlükləri ZP2-ZJ
Yüksək Sürətli İdarəetmə
Avtomatlaşdırılmış sistemlərdə sürətli reaksiya üçün nəzərdə tutulmuşdur, yüksək dövrəli seçmə və yerləşdirmə əməliyyatları zamanı sabit sorma təmin edir.
Üstün Uyğunluq
Çevik körük strukturu etibarlı sızdırmazlıq üçün qeyri-bərabər, əyri və ya meylli səthlərə asanlıqla uyğunlaşır.
Yığcam / Yerə qənaət
Əlavə tamponlama sahəsinə ehtiyac yoxdur, bu onu kompakt avadanlıq və sıx planlar üçün ideal edir.
Material müxtəlifliyi
Müxtəlif temperaturlara və iş mühitlərinə uyğun NBR, silikon və fərdiləşdirilmiş materiallarda mövcuddur.
İşarəsiz Seçimlər
İsteğe bağlı olaraq işarələnməyən materiallar şüşə və ya elektron komponentlər kimi həssas səthləri qorumağa kömək edir.
Faq
ZJ tərzi nədir?
Körüklü Vakuum Emiş Kubokları ZP2-ZJ elastiklik və sabitlik üçün nəzərdə tutulmuş akkordeon (körük) quruluşuna malikdir.
1,5 qatlı (φ2–φ6) və 4,5 qatlı (φ15–φ46) dizaynlarda mövcuddur
Qeyri-bərabər, əyri və ya əyilmiş səthlərə uyğunlaşır
İdarəetmə zamanı hündürlük və bucaq sapmalarını kompensasiya edir
Kompakt avtomatlaşdırma quraşdırmaları üçün ideal olan əlavə bufer sahəsinə ehtiyacı aradan qaldırır
Hansı materiallar mövcuddur?
NBR: ümumi istifadə üçün sərfəli və aşınmaya davamlıdır
Silikon: yüksək temperatur və təmiz mühitlər üçün uyğundur
Xüsusi hazırlanmış materiallar: ZP2-ZJ körüklü vakuum vakuum stəkanı antistatik variantlarda və ya xüsusi sənaye tələblərinə uyğunlaşdırılmış xüsusi kompozit materiallarda mövcuddur.
Commaelec davamlı material keyfiyyətini təmin edir və iş şəraitinə əsaslanan uyğunlaşdırılmış həlləri dəstəkləyir
Tipik tətbiqlər hansılardır?
Robotik seçmə və yerləşdirmə sistemləri
Düzensiz və ya bucaqlı iş parçaları ilə işləmək
Elektronika, kiçik hissələrin yığılması və dəqiq istehsal
Yerin məhdud olduğu yerlərdə kompakt avtomatlaşdırma avadanlığı
Onlar necə konfiqurasiya olunub?
Çoxsaylı ölçülər: φ2, φ4, φ5, φ6, φ15, φ20, φ30, φ40, φ46
Tətbiq ehtiyaclarından asılı olaraq 1,5 qatlı və ya 4,5 qatlı körük seçimi
Müxtəlif montaj və vakuum sistemləri ilə uyğun gəlir
Xüsusi layihələr üçün xüsusi konfiqurasiyaları dəstəkləyir

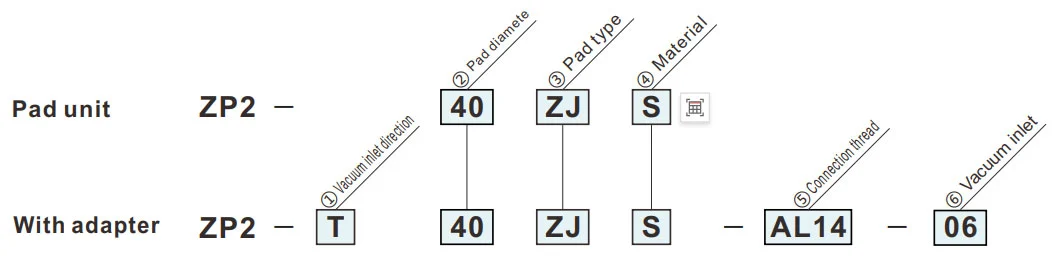

Necə Sifariş Vermək olar
- Tampon üçün yer olmadığı yerlərdə istifadə üçün (yay növü).
- Maili adsorbsiya səthi olan iş parçaları.
| ③Pad növü | |
| ZJ | Körük (4.5 Mərhələ) |
| ④ Material | |
| N | NBR |
| S | Silikon kauçuk |
| U | Uretan rezin |
| F | FKM |
| GN | Keçirici NBR |
| GS | Keçirici silikon kauçuk |
Yaşıl simvol fərdiləşdirilmiş modellərdir.
| ①Vakuum giriş istiqaməti |
⑤ ⑥
② Yastığın diametri (mm)
|
B15 | B20 | B30 | 40 | 46 | |||||
| ø15 | ø20 | ø30 | ø40 | ø46 | |||||||
| T | Şaquli |
|
⑤Əlaqə ipi | Kişi sapı | AL12 | M12 x1.0 | ● | ● | - | - | - |
| AL14 | M14 x1.0 | - | - | ● | ● | ● | |||||
| ⑥Vakuum girişi | Bir toxunuşla uyğunlaşma | 06 | ø6 | ● | ● | ● | ● | ● | |||
|
Kişi sapı | A10 | M10 x1.0 | ● | ● | - | - | - | |||
| A16 | M16 x1.0 | - | - | ● | - | - | |||||
| A20 | M20 x1.5 | - | - | - | ● | - | |||||
| A30 | M30 x1.5 | - | - | - | - | ● | |||||
Ölçülər (mm)
Yaşıl simvol fərdiləşdirilmiş modellərdir.
ZJ
Körüklər
| Model | øA | øB | øC | øD | øE | P | Y | |||
|
② Pad dia. |
③ Pad növü |
④ Pad Material |
||||||||
| ZP2 | B15 | ZJ |
N S U F GN GS |
14 | 15 | 6.7 | 8 | 15 | 23 | 16.2 |
| B20 | 19 | 20 | 13 | 9 | 21 | 18 | ||||
| B30 | 29 | 30 | 19.5 | 14 | 24 | 28.5 | 25.5 | |||
| 40 | 40 | 44 | 29 | 21 | 44 | 40.2 | ||||
| 46 | 46 | 50 | 35 | 27 | 30 | |||||
İstinad üçün model: ZP2-B15ZJS

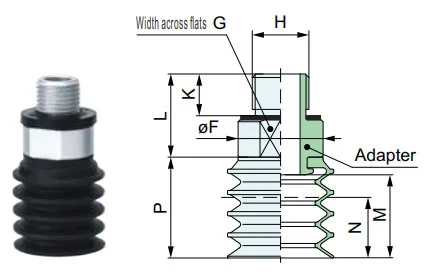

ZP2-T
Şaquli
| Model | øF | G | H | K | L | M | N | P | Adapter | |||||
|
① Vakuum giriş istiqaməti |
② Pad dia. |
③ Pad növü |
④ Pad Material |
⑥ Vakuum giriş |
||||||||||
| ZP2 | T | B15 | ZJ |
N S U F GN GS |
A10 | 15 | 14 | M10x1 | 8.8 | 17.5 | 16.2 | 9 | 23 | ZP2A-Z31-1P |
| B20 | 16 | 12 | 21 | ZP2A-Z31-2P | ||||||||||
| B30 | A16 | 24 | 21 | M16x1.5 | 11.8 | 23.5 | 23.5 | 17.5 | 28.5 | ZP2A-Z31-3P | ||||
| 40 | A20 | 34 | 30 | M20x1.5 | 26.5 | 38.5 | 30 | 44 | ZP2A-Z31-4P | |||||
| 46 | A30 | 42 | 38 | M30x1.5 | 11.4 | 29.5 | ZP2A-Z31-5P | |||||||
İstinad üçün model: ZP2-TB15ZJS-A10

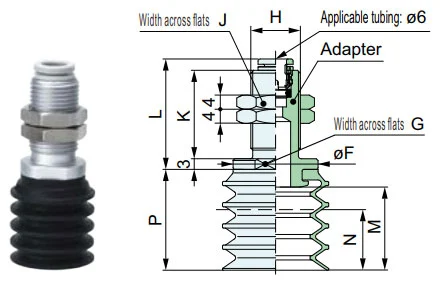

ZP2-T
Şaquli
| Model | øF | G | H | J | K | L | M | N | P | Adapter | ||||||
|
① Vakuum giriş istiqaməti |
② Pad dia. |
③ Pad növü |
④ Pad Material |
⑤ Əlaqə sap |
⑥ Vakuum giriş |
|||||||||||
| ZP2 | T | B15 | ZJ |
N S U F GN GS |
AL12 | 06 | 15 | 14 | M12x1 | 17 | 20 | 26.2 | 16.2 | 9 | 23 | ZP2A-Z32-1 |
| B20 | 16 | 12 | 21 | ZP2A-Z32-2 | ||||||||||||
| B30 | AL14 | 24 | 21 | M14x1 | 19 | 25 | 31.2 | 23.5 | 17.5 | 28.5 | ZP2A-Z32-3 | |||||
| 40 | 34 | 30 | 38.5 | 30 | 44 | ZP2A-Z32-4 | ||||||||||
| 46 | 42 | 38 | ZP2A-Z32-5 | |||||||||||||
İstinad üçün model: ZP2-TB30ZJS-AL14-06
Yastıq materialı və xüsusiyyətləri
⚪: Az və ya heç bir təsiri yoxdur △: Şərtlərdən asılı olaraq istifadə edilə bilər X: Uyğun deyil
|
Material
Xüsusiyyətlər
|
Simvol | Durometr HS (±5°) |
Rəng of rezin |
Əməliyyat temperatur diapazon (°C) |
Yağ müqavimət benzin |
Yağ müqavimət benzol |
Baza müqavimət |
Turşu müqavimət |
Hava şəraitinə uyğunluq | Ozon müqavimət |
Aşınma müqavimət |
Suya davamlı | Solvent müqavimət (benzol, toluol) |
Ərizə |
| NBR | N | 50 | Qara | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Ümumi işlərin köçürülməsi, Oluklu taxta, Şpon lövhə, Dəmir lövhə və s |
| Silikon kauçuk | S | 45 ~ 50 | Ağ | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarımkeçirici, Dökümdən çıxarılması, İncə iş, Qida prosessoru |
| Uretan rezin | U | 50 ~ 60 | Qəhvəyi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu taxta, Dəmir boşqab, Şpon boşqab |
| FKM | F | 60 | Qara | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimya işi |
| Keçirici NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarımkeçiricinin ümumi işi (Statik elektrik müqaviməti) | |
| Keçirici silikon sürtgəc | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarımkeçirici (Statik elektrik) |
Yuxarıdakı cədvəl mövzu rezin materiallarının yalnız ümumi xüsusiyyətlərini əhatə edir. Mavi simvol xüsusi hazırlanmış modellərdir.
Müxtəlif sənaye sahələrində pnevmatik komponentlərin (vakuum emiş kuboku) tətbiqi konturları
I. Əsas güclü tərəflər
II. Tətbiqlərin sənaye üzrə çıxarılması
A. Tibb və tibb sənayesi
A.1: Əsas tələblər:Təmiz və çirklənmədən (FDA/GMP uyğun), yumşaq və zərərsiz və çarpaz çirklənmənin qarşısının alınması
A.2 Əsas ssenarilər:
1. Əczaçılıq qablaşdırması: dərman şüşəsi / əczaçılıq boşqabı / infuziya çantası pikap (qida dərəcəli silikon vantuz, hissəciklərin tökülməsi yoxdur)
2. Tibbi cihazın yığılması: cərrahi alətlər/tibbi kateterlər/protezlə işləmə hissələri (tənzimlənən mənfi təzyiq, deformasiyadan qorunma)
3. Bioloji laboratoriya: petri qabı/sentrifuqa borusu/reagent kartı transferi (kimyəvi maddələrə davamlı, steril uyğun)
B. Elektronika və yarımkeçiricilər sənayesi
B.1 Əsas tələblər:antistatik (10⁶-10¹¹Ω), dəqiq yerləşdirmə (səhv ≤0.01mm), cızıqlara qarşı müqavimət
B.2 Əsas ssenarilər:
1. Çip/Yarımkeçirici: vafli işləmə, çip qablaşdırma (məsaməli keramika/antistatik silikon vantuz, qırılmanın qarşısını almaq üçün vahid mənfi təzyiq)
2. PCB/komponentlər: Çevik PCB, mikro komponentlər (0402 rezistorlar) səthə quraşdırılmış (buruşmanın/yırtılmanın qarşısını almaq üçün nazik silikon/gel/mikro vantuzlar)
3. Ekran: LCD/OLED panel, toxunma şüşəsi (yüksək şəffaf material, ləkə və cızıq yoxdur)
C. Avtomobil və avtomobil hissələri sənayesi
C.1 Əsas tələblər:böyük emiş (tək emiş diski ≥500N), çox spesifikasiyalı uyğunlaşma (metal/plastik/şüşə), sürüşməyən
C.2 Əsas ssenarilər:
4. Korpus istehsalı: polad boşqab / qapı çərçivəsi ilə işləmə qaynağı (böyük diametrli rezin / çox vantuz sırası, sürüşməyə qarşı tekstura)
5. Şüşə / İnteryer: Ön şüşənin quraşdırılması, oturacaqların dəri səthinin köçürülməsi (temperatura davamlı silikon / süngər vantuzları, deformasiyadan qorunma)
6. Hissələr: mühərrik silindr gövdəsi / sürət qutusu gövdəsi (vakuum + mexaniki kilid, düşməyə qarşı)
D. Qida və qablaşdırma sənayesi
D.1 Əsas tələblər:Qida dərəcəli material (FDA sertifikatlı), təmizlənməsi asan, əzməyə davamlıdır
D.2 Əsas ssenarilər:
1. Qida ilə işləmə: bişmiş mallar / təzə ət / meyvələrin çeşidlənməsi (aşağı emiş süngər vantuz, qoxusuz və yuyulması asan)
2. Qablaşdırmanın avtomatlaşdırılması: qablaşdırma çantasının açılması, steril karton qəlibləmə (statik aradan qaldırılması/çox nöqtəli emiş, nazik/sərt qablaşdırma üçün uyğundur)
E. Logistika və anbar sənayesi
E.1 Əsas tələblər:səmərəli uyğunlaşma (malların bir çox spesifikasiyası), sabit təzyiq, düşməyə qarşı
E.2 Əsas ssenarilər:
1. Kartonla işləmə: e-ticarət karton çeşidlənməsi (tənzimlənən emiş massivi, vakuum təzyiqi)
2. Boşqab/rulon: Taxta lövhə/plastik film rulonunun ötürülməsi (uzun zolaq/halqavari vantuz, ofsetin qarşısını almaq üçün vahid adsorbsiya)
F. Yeni enerji və xüsusi sənaye sahələri
F.1 Yeni enerji (litium batareya/pv):
1. Litium batareya lövhəsi (antistatik məsaməli vantuz, toz əleyhinə), fotovoltaik şüşə (böyük əmzikli silikon vantuz, cızıq yoxdur)
F.2 Çap və kağız
1. Kağız/çap materialının tutulması (uducu kağız materialı, yırtılmanın və mürəkkəbin çirklənməsinin qarşısını almaq üçün cüzi mənfi təzyiq)
III. Əsas uyğunlaşma məntiqinin xülasəsi
| İş parçasının xüsusiyyətləri | Pipet adaptasiyası proqramı | Müvafiq sənaye ssenariləri |
| İncə / Kövrək / Dəqiq | Silikon/keramika material, mikro mənfi təzyiq, mikro sorma başlığı | Elektron yarımkeçiricilər, əczaçılıq |
| Ağır əşyalar / Böyük ölçü | Rezin material, böyük diametrli vantuz, çoxlu vantuz | Avtomobillər, logistik panellər |
| Sağlamlıq/Çirklənmənin qarşısının alınması | Qida/tibbi dərəcəli silikon, təmizlənməsi asan struktur | Dərman, yemək |
| Yumşaq / nizamsız səthlər | Süngər material, deformasiyaya uğrayan vantuz | Avtomobilin salonu, yemək |
| Antistatik tələblər | Antistatik silikon, ion küləyi kömək edir | elektron yarımkeçirici |
