Bağlama halqası olmayan körüklər vakuum sorma stəkanlar ZP2-J
ZP2 Series Körük Yastığı Bölməsi

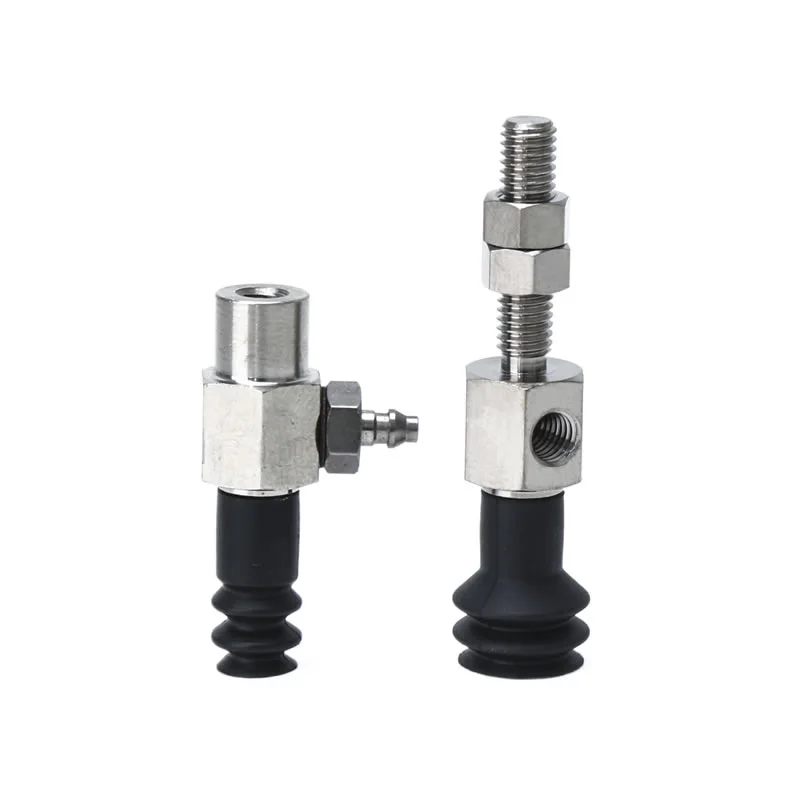

Adapter Körüklü Vakuum Yastıqları ilə ZP2-T Seriyası
Adapter Körüklü Vakuum Yastıqları ilə ZP2-R Seriyası
Adapter Körüklü Vakuum Yastıqları ilə ZP2-Y Seriyası
Təsvir
Necə Sifariş Vermək olar
Spesifikasiyalar / Material
Tətbiqlər
Resurs

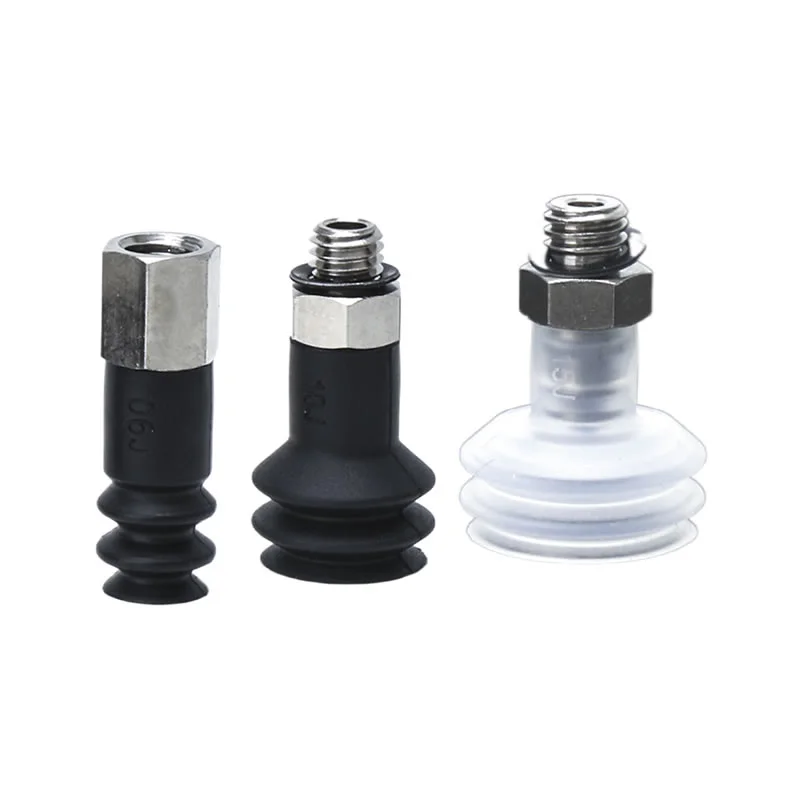

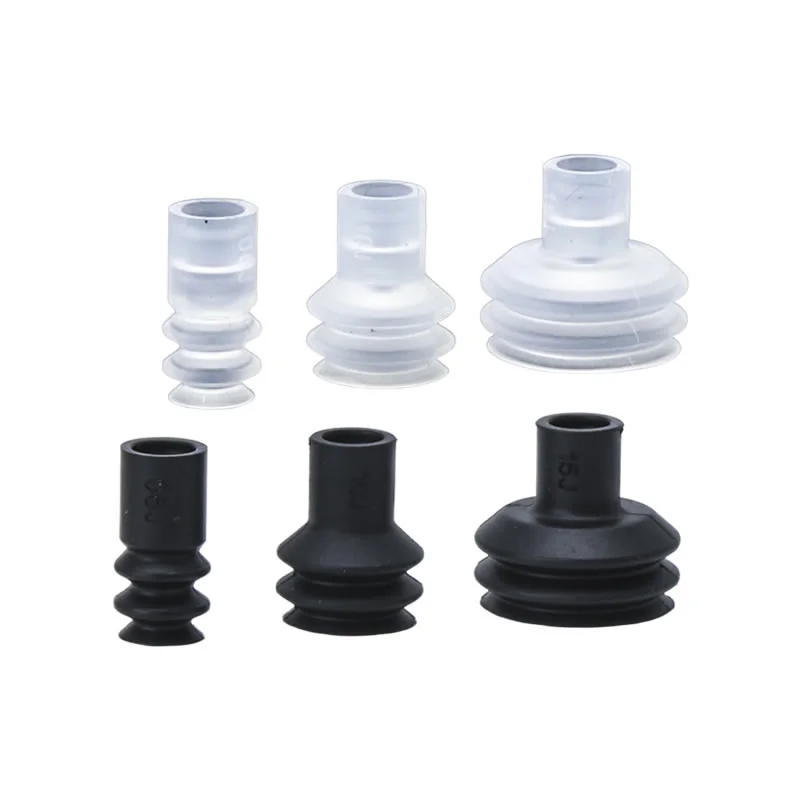

Kilidsiz Halqasız Körüklər Vakuum Sortucuları ZP2-J yığcam, dəqiq və uyğunlaşa bilən avtomatlaşdırma proqramları üçün nəzərdə tutulmuşdur. Onlar kiçik komponentlər, qeyri-müntəzəm hissələr və məhdud sahəyə malik istehsal xətləri üçün idealdır.
Kilid Üzüksüz ZP2-J Körüklü Kubokların Əsas Xüsusiyyətləri
Yüksək Elastiklik
Çox mərhələli akkordeon dizaynı (2,5 qat və ya 3,5 qat) hündürlük fərqlərini və kiçik uyğunsuzluqları kompensasiya edərək şaquli vuruşun udulmasına imkan verir.
Qeyri-bərabər və ya meylli səthlərdə sabit tutma təmin edir.
Zərər vermədən incə və ya qeyri-düzgün formalı iş parçalarını dəstəkləyir.
Kilid Üzüyünə ehtiyac yoxdur
2,5 qatlı modellər quraşdırmanı asanlaşdıran və montaj vaxtını azaldan kilid halqasına ehtiyac duymur.
Müxtəlif emiş tələblərinə uyğun olaraq φ6mm, φ10mm və φ15mm diametrlərdə mövcuddur.
Kilidləmə aparatının olmamasına baxmayaraq etibarlı yapışmanı saxlayır.
Montaj növü
Robot silahlara və avtomatlaşdırılmış stansiyalara birbaşa və ya modul inteqrasiya üçün nəzərdə tutulmuşdur.
Kompakt quruluş istehsal xətlərində dar yerlərə uyğundur.
Elektronika, enjeksiyon qəlibləri və kiçik metal emalı sənayelərində səmərəli materialla işləməyi dəstəkləyir.
Material müxtəlifliyi
Kilidsiz Halqalı Vakuum Emiş Kubokları ZP2-J yüksək keyfiyyətli silikon, kauçuk və ya poliuretandan (PU) istifadə edilməklə istehsal olunur və müstəsna aşınma müqaviməti və elastikliyin birləşməsini təklif edir.
Elektronikanın istehsalı üçün təmiz otaq və ya antistatik mühitlərə uyğundur.
Davamlı vakuum performansını qoruyaraq, tez-tez dövrlərdə uzunmüddətli dayanıqlığı təmin edir.
ZP2-J və ZP2-ZJ arasındakı fərq nədir?
ZP2-J
Növ:Çox körüklü Körüklər Kilidsiz Halqasız Vakuum Sortucular ZP2-J
Kilid Üzüyü:Könüllü; 2,5 qatlı modellər üçün kilid halqası tələb olunmur
Ölçülər:2,5 qat (φ6mm, φ10mm, φ15mm), 3.5 qat (φ9mm, φ14mm, φ16mm, φ25mm, φ30mm)
Tətbiqlər:Maili səthlərdə və ya məhdud tampon sahəsində yaxşı işləyir; kiçik elektronika, injection-qəliblənmiş hissələr və kompakt metal komponentlər üçün idealdır
Çeviklik:Akkordeon dizaynı sayəsində yüksək şaquli vuruşun udulması
Montaj:Robot qollarına və avtomatlaşdırılmış stansiyalara yığcam, asan inteqrasiya
ZP2-ZJ
Növ:Bir pilləli və ya iki pilləli körüklü vakuum stəkanı kilid halqası ilə
Kilid Üzüyü:Təhlükəsiz montaj üçün tələb olunur
Ölçülər:Tipik olaraq ZP2-J-dən daha böyük diametrlər; daha ağır və ya daha böyük iş parçaları üçün nəzərdə tutulmuşdur
Tətbiqlər:Bir az daha böyük, daha ağır və ya daha sərt obyektlər üçün uyğundur; sabitliyin və təhlükəsiz qoşulmanın vacib olduğu sənaye avtomatlaşdırmasında adətən istifadə olunur
Çeviklik:Orta insult udma; həddindən artıq şaquli kompensasiyadan daha çox etibarlı tutmağa diqqət yetirin
Montaj:Təhlükəsiz qoşma üçün standart montaj avadanlığı ilə uyğun gələn kilid halqası tələb olunur

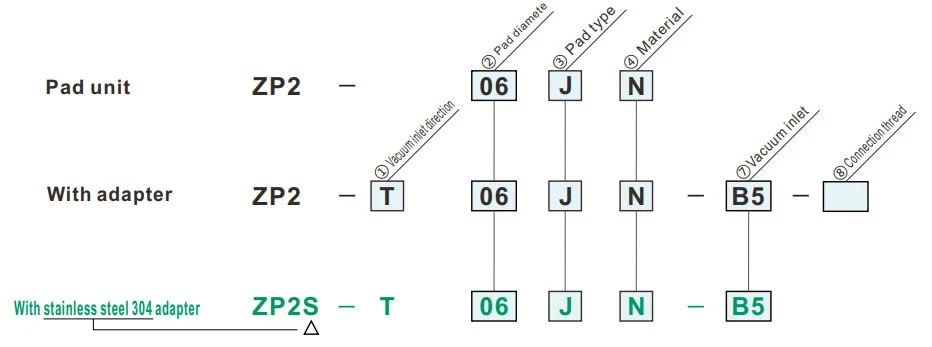

Necə Sifariş Vermək olar
- Tampon üçün yer olmadığı yerlərdə istifadə üçün (yay növü).
- Maili adsorbsiya səthi olan iş parçaları.
- ZP seriyalı adapter üçün uyğundur.
| ①Vakuum giriş istiqaməti | ⑦Vakuum girişi | ⑧Birləşdirici ip | ||
| T | Şaquli |
|
A5A6 |
— |
|
B4B5 |
— | ||
| R | Yanal |
|
0406 |
A5A6 |
|
B4B5 |
|||
| Y |
|
U4N4U6N6B5 |
A5A6 |
|
|
B5B6 |
|||
| ②Pad diametri (mm) | |
| 06 | ø6 |
| B10 | ø10 |
| B15 | ø15 |
| ③Pad növü | |
| J | Körüklər (2.5 Mərhələli) |
| ⑦Vakuum girişi | |||
| Kişi sapı | A5 | M5 x0.8 | |
| A6 | M6 x1.0 | ||
| Qadın ip | B4 | M4 x0.7 | |
| B5 | M5 x0.8 | ||
| Barb fitting | U4 | ø4 yumşaq borular üçün | M-5AU-4 |
| N4 | ø4 neylon borular üçün | M-5AN-4 | |
| U6 | ø6 yumşaq borular üçün | M-5AU-6 | |
| N6 | ø6 neylon borular üçün | M-5AN-6 | |
| Bir toxunuşla uyğunlaşma | 04 | ø4 | |
| 06 | ø6 | ||
| ④Material | |
| N | NBR |
| S | Silikon kauçuk |
| U | Uretan rezin |
| F | FKM |
| GN | Keçirici NBR |
| GS | Keçirici silikon kauçuk |
reen simvolu fərdiləşdirilmiş modellərdir.
| ⑧Birləşdirici ip | ||
| Kişi sapı | A5 | M5 x0.8 |
| A6 | M6 x1.0 | |
| Qadın ip | B4 | M4 x0.7 |
| B5 | M5 x0.8 | |
Ölçülər (mm)
Yaşıl simvol fərdiləşdirilmiş modellərdir.
J
Körüklər
| Model | øA | øB | øC | |||
|
② Pad dia. |
③ Pad növü |
④ Pad Material |
||||
| ZP2 | 06 | J |
N S U F GN GS |
6 | 7 | 8 |
| B10 | 10 | 11 | 12 | |||
| B15 | 15 | 16 | 17 | |||
İstinad üçün model: ZP2-06JN
Adapterin montaj ölçüləri

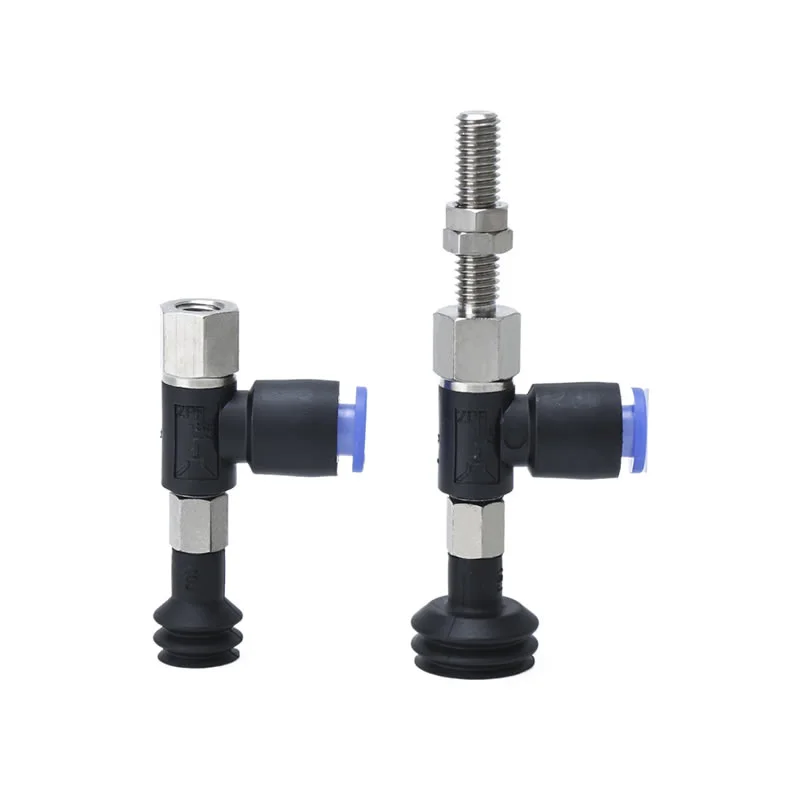

ZP2-T
Şaquli
A5, A6
| Model | A | B | C | D | Uyğunlaşmaq | |||||
|
① Vakuum giriş istiqaməti |
② Pad dia. |
③ Pad növü |
④ Pad Material |
⑦ Vakuum giriş |
||||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
A5 | M5x0.8 | 7 | 3.5 | 22.5 | ZPT1-A5 ZPST1-A5 |
| A6 | M6x1.0 | 8 | 4.5 | 23.5 | ZPT1-A6 ZPST1-A6 |
|||||
İstinad üçün model: ZP2-TB10JGN-A5
ZP2-T
Şaquli
B4, B5
| Model | A | B | Uyğunlaşmaq | |||||
|
① Vakuum giriş istiqaməti |
② Pad dia. |
③ Pad növü |
④ Pad Material |
⑦ Vakuum giriş |
||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
B4 | M5x0.8 | 4 | ZPT1-B4 ZPST1-B4 |
| B5 | M6x1.0 | 5 | ZPT1-B5 ZPST1-B5 |
|||||
İstinad üçün model: ZP2-TB15JN-B5
ZP2-R
Yanal
A5, A6
| Model | A | B | C | D | Uyğunlaşmaq | ||||||||
|
① Vakuum giriş istiqaməti |
② Pad dia. |
③ Pad növü |
④ Pad Material |
⑦ Vakuum giriş |
⑧ Əlaqə sap |
⑦ Vakuum giriş |
⑧ Əlaqə sap |
||||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
A5 | M5x0.8 | 4 | 7 | 69 | ZPY1 |
04 06 |
A5 |
| A6 | M6x1.0 | 3 | 8 | 74 | A6 | ||||||||
İstinad üçün model: ZP2-R06JGN-04-A5 İstinad üçün adapter:ZPR1-04-A5

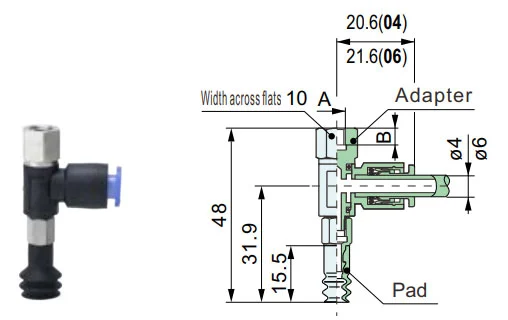

ZP2-R
Yanal
B4, B5
| Model | A | B | Uyğunlaşmaq | ||||||||
|
① Vakuum giriş istiqaməti |
② Pad dia. |
③ Pad növü |
④ Pad Material |
⑦ Vakuum giriş |
⑧ Əlaqə sap |
⑦ Vakuum giriş |
⑧ Əlaqə sap |
||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
B4 | M4x0.7 | 4 | ZPY1 |
04 06 |
B4 |
| B5 | M5x0.8 | 5 | B5 | ||||||||
İstinad üçün model: ZP2-RB10JN-06-B5 İstinad üçün adapter:ZPR1-06-B5
ZP2-Y
Yanal
A5, A6
| Model | A | B | C | D | Uyğunlaşmaq | ||||||||
|
① Vakuum giriş istiqaməti |
② Pad dia. |
③ Pad növü |
④ Pad Material |
⑦ Vakuum giriş |
⑧ Əlaqə sap |
⑦ Vakuum giriş |
⑧ Əlaqə sap |
||||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
A5 | M5x0.8 | 4 | 7 | 47.5 | ZPY1 | B5 N4 U4 N6 U6 |
A5 |
| A6 | M6x1.0 | 3 | 8 | 53 | A6 | ||||||||
İstinad üçün model: ZP2-YB15JGN-U4-A6 İstinad üçün adapter:ZPY1-U4-A6
ZP2-Y
Yanal
B4, B5
| Model | A | B | Uyğunlaşmaq | ||||||||
|
① Vakuum giriş istiqaməti |
② Pad dia. |
③ Pad növü |
④ Pad Material |
⑦ Vakuum giriş |
⑧ Əlaqə sap |
⑦ Vakuum giriş |
⑧ Əlaqə sap |
||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
B4 | M4x0.7 | 4 | ZPY1 | B5 N4 U4 N6 U6 |
B4 |
| B5 | M5x0.8 | 5 | B5 | ||||||||
İstinad üçün model: ZP2-Y06JS-N4-B4 İstinad üçün adapter:ZPY1-N4-B4
Yastıq materialı və xüsusiyyətləri
⚪: Az və ya heç bir təsiri yoxdur △: Şərtlərdən asılı olaraq istifadə edilə bilər X: Uyğun deyil
|
Material
Xüsusiyyətlər
|
Simvol | Durometr HS (±5°) |
Rəng of rezin |
Əməliyyat temperatur diapazon (°C) |
Yağ müqavimət benzin |
Yağ müqavimət benzol |
Baza müqavimət |
Turşu müqavimət |
Hava şəraitinə uyğunluq | Ozon müqavimət |
Aşınma müqavimət |
Suya davamlı | Solvent müqavimət (benzol, toluol) |
Ərizə |
| NBR | N | 50 | Qara | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Ümumi işlərin köçürülməsi, Oluklu taxta, Şpon lövhə, Dəmir lövhə və s |
| Silikon kauçuk | S | 45 ~ 50 | Ağ | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarımkeçirici, Dökümdən çıxarılması, İncə iş, Qida prosessoru |
| Uretan rezin | U | 50 ~ 60 | Qəhvəyi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu taxta, Dəmir boşqab, Şpon boşqab |
| FKM | F | 60 | Qara | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimya işi |
| Keçirici NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarımkeçiricinin ümumi işi (Statik elektrik müqaviməti) | |
| Keçirici silikon sürtgəc | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarımkeçirici (Statik elektrik) |
Yuxarıdakı cədvəl mövzu rezin materiallarının yalnız ümumi xüsusiyyətlərini əhatə edir. Mavi simvol xüsusi hazırlanmış modellərdir.
Müxtəlif sənaye sahələrində pnevmatik komponentlərin (vakuum emiş kuboku) tətbiqi konturları
I. Əsas güclü tərəflər
II. Tətbiqlərin sənaye üzrə çıxarılması
A. Tibb və tibb sənayesi
A.1: Əsas tələblər:Təmiz və çirklənmədən (FDA/GMP uyğun), yumşaq və zərərsiz və çarpaz çirklənmənin qarşısının alınması
A.2 Əsas ssenarilər:
1. Əczaçılıq qablaşdırması: dərman şüşəsi / əczaçılıq boşqabı / infuziya çantası pikap (qida dərəcəli silikon vantuz, hissəciklərin tökülməsi yoxdur)
2. Tibbi cihazın yığılması: cərrahi alətlər/tibbi kateterlər/protezlə işləmə hissələri (tənzimlənən mənfi təzyiq, deformasiyadan qorunma)
3. Bioloji laboratoriya: petri qabı/sentrifuqa borusu/reagent kartı transferi (kimyəvi maddələrə davamlı, steril uyğun)
B. Elektronika və yarımkeçiricilər sənayesi
B.1 Əsas tələblər:antistatik (10⁶-10¹¹Ω), dəqiq yerləşdirmə (səhv ≤0.01mm), cızıqlara qarşı müqavimət
B.2 Əsas ssenarilər:
1. Çip/Yarımkeçirici: vafli işləmə, çip qablaşdırma (məsaməli keramika/antistatik silikon vantuz, qırılmanın qarşısını almaq üçün vahid mənfi təzyiq)
2. PCB/komponentlər: Çevik PCB, mikro komponentlər (0402 rezistorlar) səthə quraşdırılmış (buruşmanın/yırtılmanın qarşısını almaq üçün nazik silikon/gel/mikro vantuzlar)
3. Ekran: LCD/OLED panel, toxunma şüşəsi (yüksək şəffaf material, ləkə və cızıq yoxdur)
C. Avtomobil və avtomobil hissələri sənayesi
C.1 Əsas tələblər:böyük emiş (tək emiş diski ≥500N), çox spesifikasiyalı uyğunlaşma (metal/plastik/şüşə), sürüşməyən
C.2 Əsas ssenarilər:
4. Korpus istehsalı: polad boşqab / qapı çərçivəsi ilə işləmə qaynağı (böyük diametrli rezin / çox vantuz sırası, sürüşməyə qarşı tekstura)
5. Şüşə / İnteryer: Ön şüşənin quraşdırılması, oturacaqların dəri səthinin köçürülməsi (temperatura davamlı silikon / süngər vantuzları, deformasiyadan qorunma)
6. Hissələr: mühərrik silindr gövdəsi / sürət qutusu gövdəsi (vakuum + mexaniki kilid, düşməyə qarşı)
D. Qida və qablaşdırma sənayesi
D.1 Əsas tələblər:Qida dərəcəli material (FDA sertifikatlı), təmizlənməsi asan, əzməyə davamlıdır
D.2 Əsas ssenarilər:
1. Qida ilə işləmə: bişmiş mallar / təzə ət / meyvələrin çeşidlənməsi (aşağı emiş süngər vantuz, qoxusuz və yuyulması asan)
2. Qablaşdırmanın avtomatlaşdırılması: qablaşdırma çantasının açılması, steril karton qəlibləmə (statik aradan qaldırılması/çox nöqtəli emiş, nazik/sərt qablaşdırma üçün uyğundur)
E. Logistika və anbar sənayesi
E.1 Əsas tələblər:səmərəli uyğunlaşma (malların bir çox spesifikasiyası), sabit təzyiq, düşməyə qarşı
E.2 Əsas ssenarilər:
1. Kartonla işləmə: e-ticarət karton çeşidlənməsi (tənzimlənən emiş massivi, vakuum təzyiqi)
2. Boşqab/rulon: Taxta lövhə/plastik film rulonunun ötürülməsi (uzun zolaq/halqavari vantuz, ofsetin qarşısını almaq üçün vahid adsorbsiya)
F. Yeni enerji və xüsusi sənaye sahələri
F.1 Yeni enerji (litium batareya/pv):
1. Litium batareya lövhəsi (antistatik məsaməli vantuz, toz əleyhinə), fotovoltaik şüşə (böyük əmzikli silikon vantuz, cızıq yoxdur)
F.2 Çap və kağız
1. Kağız/çap materialının tutulması (uducu kağız materialı, yırtılmanın və mürəkkəbin çirklənməsinin qarşısını almaq üçün cüzi mənfi təzyiq)
III. Əsas uyğunlaşma məntiqinin xülasəsi
| İş parçasının xüsusiyyətləri | Pipet adaptasiyası proqramı | Müvafiq sənaye ssenariləri |
| İncə / Kövrək / Dəqiq | Silikon/keramika material, mikro mənfi təzyiq, mikro sorma başlığı | Elektron yarımkeçiricilər, əczaçılıq |
| Ağır əşyalar / Böyük ölçü | Rezin material, böyük diametrli vantuz, çoxlu vantuz | Avtomobillər, logistik panellər |
| Sağlamlıq/Çirklənmənin qarşısının alınması | Qida/tibbi dərəcəli silikon, təmizlənməsi asan struktur | Dərman, yemək |
| Yumşaq / nizamsız səthlər | Süngər material, deformasiyaya uğrayan vantuz | Avtomobilin salonu, yemək |
| Antistatik tələblər | Antistatik silikon, ion küləyi kömək edir | elektron yarımkeçirici |
