Vakuum emiş, dörd əsas üstünlüyü olan sənaye avtomatlaşdırmasında "çevik tutma" üçün əsas həll yoludur: zərərsiz tutma, çox material/düzgün olmayan iş parçalarına uyğunlaşma, təmiz və ətraf mühitin qorunması və çevik əməliyyat. O, iş parçalarının müxtəlif sənaye xüsusiyyətlərinə (nazik/qalın, dəqiq/kobud, sanitar/standart) uyğunlaşdırıla bilər.

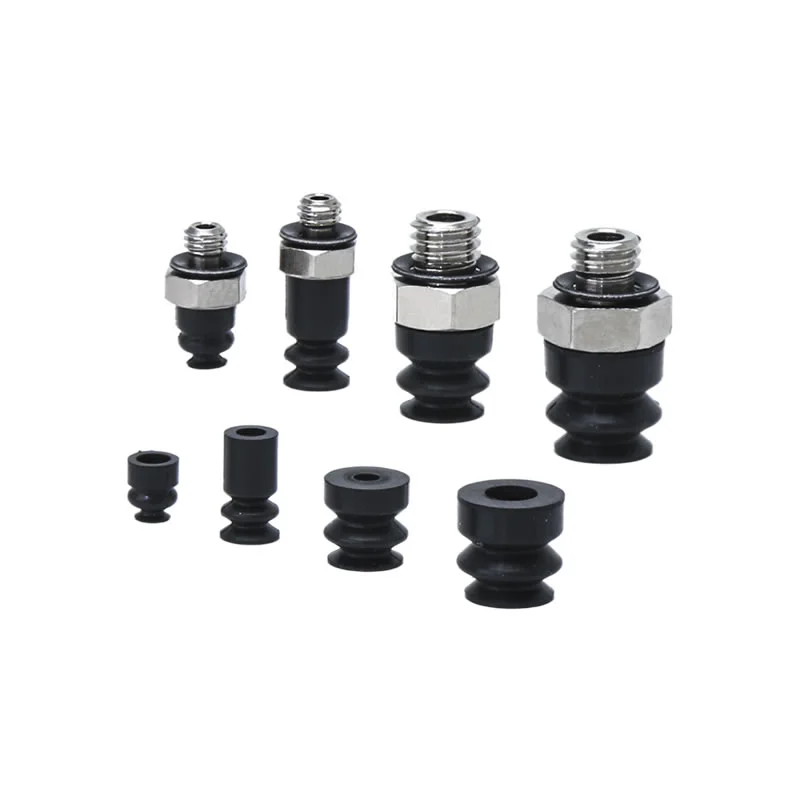

Mini Körüklü Vakuum Sorma Kubokları ZP2-ZJ
Zhejiang Comma Electric Co., Ltd-də Çindən Mini Körüklü Vakuum Vakumlu Vakum Kubokları ZP2-ZJ-nin böyük bir seçimini tapın. Bu qurğular akkordeon tipli körük dizaynına malikdir: dörd xüsusi ölçüdə (φ2mm, φ4mm, φ5mm və φ6mm) 1,5 körüklü strukturdan istifadə edir, qalan isə beşφ1,φ2 mm, φ30mm, φ40mm və φ46mm) 4,5 körüklü strukturdan istifadə edir. Bu seriyadakı bütün vantuzlar yüksək keyfiyyətli rezin və silikon materiallardan istifadə edilməklə istehsal olunur, antistatik variantlar kimi xüsusi material variantları da mövcuddur.
Klikləyin və Seçimi Başlayın
》Məhsul Məlumatına Qayıdın
Mini Körüklü Vakuum Sorma Kubokları ZP2-ZJ
ZP2 Series Körüklü Vakuum Yastığı Bölməsi
Adapter Körüklü Vakuum Yastığı ilə ZP2-T Seriyası
Təsvir
Necə Sifariş Vermək olar
Spesifikasiyalar / Material
Tətbiqlər
Resurs
Commaelec aparıcı istehsalçıdır, Mini Körüklü Vakuum Sortucuları ZP2-ZJ kompakt, yüksək səmərəli sənaye mühitlərində dəqiq və sabit işləmə üçün ideal həlldir.
ZP2-ZJ yastıqlarının əsas xüsusiyyətləri hansılardır?
Körük quruluşu
1,5 qatlı (φ2–φ6) və 4,5 qatlı (φ15–φ46) konfiqurasiyalı akkordeon tipli dizayn
Çevik qıvrımlar qeyri-bərabər, əyri və ya meylli iş parçası səthlərinə uyğunlaşır
Hündürlük və bucaq sapmaları üçün quraşdırılmış kompensasiya, yerləşdirmə səhvlərini azaldır
Kompakt avadanlıq sxemləri üçün ideal olan əlavə bufer sahəsinə ehtiyacı aradan qaldırır
Material Seçimləri
NBR:ümumi tətbiqlər üçün sərfəli və aşınmaya davamlıdır
Silikon:yüksək temperatur və təmiz mühitlər üçün uyğundur
Elektronika və həssas sənayelər üçün xüsusi hazırlanmış materiallar (məsələn, antistatik).
Vergül sabit material keyfiyyətini və partiyalar arasında ardıcıl performansı təmin edir
Yüksək Performans
Qeyri-müntəzəm və ya əyilmiş səthlərdə belə güclü və sabit emiş
Adi düz fincanlarla müqayisədə ayrılma riskini azaldır
Etibarlı əməliyyat üçün yetkin vakuum möhürləmə və təzyiq saxlama texnologiyası
Çin tərəfindən dəstəklənən Mini Körüklü Vakuum Emiş Kubokları ZP2-ZJ İstehsalçı üstünlükləri:xərc səmərəliliyi, müxtəlif modellər və sabit təchizat zənciri
Doğru Mini Körüklü Vakuum Sorma Kuboklarını Necə Seçmək olar ZP2-ZJ
ZP2-ZJ Mini Körüklü Vakuum Sorma Kuboklarının düzgün seçilməsi faktiki iş şəraitinizdən asılıdır. Aşağıdakı praktik amillərə diqqət yetirin:
1. İş parçasının forması və səthi
Qeyri-bərabər / əyri səthlər → daha yaxşı elastiklik üçün daha çox körük təbəqəsi (4,5 qat) seçin
Kiçik, bir qədər qeyri-bərabər hissələr → 1,5 qat kifayətdir və daha sabitdir
Körük strukturu tutma zamanı bucaq və hündürlük fərqlərini kompensasiya etməyə kömək edir
2. İş parçasının ölçüsü və çəkisi
Kiçik/yüngül hissələr → φ2–φ6
Daha böyük və ya daha ağır hissələr → φ15–φ46
Daha böyük diametrlər daha güclü emiş gücü və daha yaxşı sabitlik təmin edir
3. İş mühiti
Normal şərtlər → NBR (səmərəli)
Yüksək temperatur / təmiz mühit → silikon
Elektronika / həssas hissələr → antistatik materiallar
Vergül xüsusi sənaye ehtiyaclarına uyğun olaraq materialın fərdiləşdirilməsini dəstəkləyir
4. Avadanlıq Məkanı və Planı
Kompakt avtomatlaşdırma sistemləri → ZP2-ZJ əlavə bufer sahəsinə ehtiyac olmadığı üçün idealdır
Kubokun hündürlüyünün və vuruşunun maşın dizaynınıza uyğun olduğundan əmin olun
Mövcud montaj və vakuum sistemləri ilə uyğunluğu yoxlayın
5. İdarəetmə Sürəti və Dəqiqlik
Yüksək sürətli seç və yer → sürətli cavab verən kiçik fincanlar
Dəqiq yerləşdirmə tələb olunur → yanlış hizalanmanı azaltmaq üçün müvafiq körük təbəqələrini seçin
6. Sabitlik Tələbləri
İş parçaları əyilib və ya uyğunsuz yerləşdirilibsə, prioritetləşdirin:
Çox qatlı körüklər
Daha böyük təmas sahəsi
Bu, sızdırmazlığı yaxşılaşdırır və emiş çatışmazlığını azaldır
Praktik Seçim İpucu
Əmin deyilsinizsə, başlayın:
Orta ölçülü (məsələn, φ15–φ30)
Silikon və ya NBR materialı
Ümumi istifadə üçün 1,5 qat / mürəkkəb səthlər üçün 4,5 qat
Sonra real test performansına əsaslanaraq optimallaşdırın.

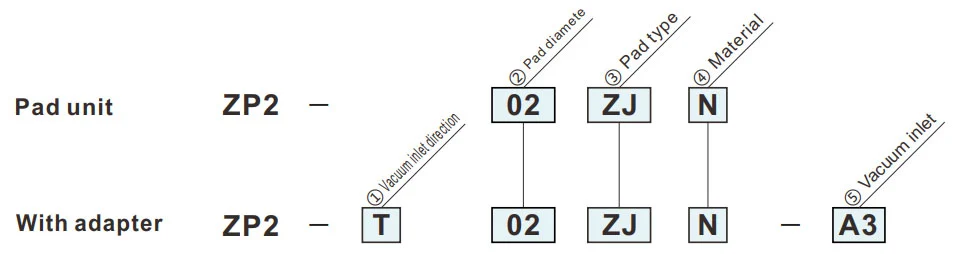

Necə Sifariş Vermək olar
- Tampon üçün yer olmadığı yerlərdə istifadə üçün (yay növü).
- Maili adsorbsiya səthi olan iş parçaları.
| ①Vakuum giriş istiqaməti | |
| T | Şaquli |
| ③Pad növü | |
| ZJ | Körüklər |
|
⑤ Vakuum girişi
② Yastığın diametri (mm)
|
02 | 04 | 05 | 06 | |
| ø2 | ø4 | ø5 | ø6 | ||
| A3 | M3x0,5 (Kişi) | ● | ● | — | — |
| A5 | M5x0.8 (Kişi) | — | — | ● | ● |
| ④Material | |
| N | NBR |
| S | Silikon kauçuk |
| U | Uretan rezin |
| F | FKM |
| GN | Keçirici NBR |
| GS | Keçirici silikon kauçuk |
Yaşıl simvol fərdiləşdirilmiş modellərdir.

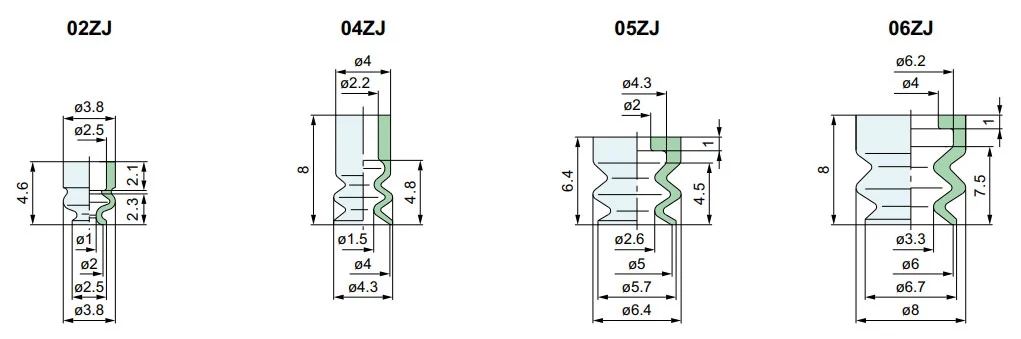

Ölçülər (mm)
Yaşıl simvol fərdiləşdirilmiş modellərdir.
ZJ
Körüklər
| Model | |||
|
② Pad dia. |
③ Pad növü |
④ Pad Material |
|
| ZP2 | 02 | ZJ |
N S U F GN GS |
| 04 | |||
| 05 | |||
| 06 | |||
İstinad üçün model: ZP2-02ZJS

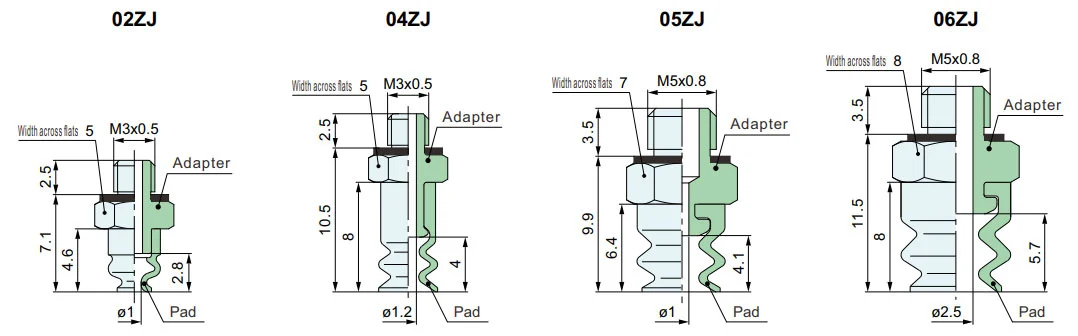

ZP2-T
Şaquli
| Model | Adapter | |||||
|
① Vakuum giriş istiqaməti |
② Pad dia. |
③ Pad növü |
④ Pad Material |
⑤ Vakuum giriş |
||
| ZP2 | T | 02 | ZJ |
N S U F GN GS |
A3 | ZP2A-T02ZJ-A3 |
| 04 | ZP2A-T04ZJ-A3 | |||||
| 05 | A5 | ZP2A-T05ZJ-A5 | ||||
| 06 | ZP2A-T06ZJ-A5 | |||||
İstinad üçün model: ZP2-T04ZJGS-A3
Yastıq materialı və xüsusiyyətləri
⚪: Az və ya heç bir təsiri yoxdur △: Şərtlərdən asılı olaraq istifadə edilə bilər X: Uyğun deyil
|
Material
Xüsusiyyətlər
|
Simvol | Durometr HS (±5°) |
Rəng of rezin |
Əməliyyat temperatur diapazon (°C) |
Yağ müqavimət benzin |
Yağ müqavimət benzol |
Baza müqavimət |
Turşu müqavimət |
Hava şəraitinə uyğunluq | Ozon müqavimət |
Aşınma müqavimət |
Suya davamlı | Solvent müqavimət (benzol, toluol) |
Ərizə |
| NBR | N | 50 | Qara | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Ümumi işlərin köçürülməsi, Oluklu taxta, Şpon lövhə, Dəmir lövhə və s |
| Silikon kauçuk | S | 45 ~ 50 | Ağ | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarımkeçirici, Dökümdən çıxarılması, İncə iş, Qida prosessoru |
| Uretan rezin | U | 50 ~ 60 | Qəhvəyi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu taxta, Dəmir boşqab, Şpon boşqab |
| FKM | F | 60 | Qara | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimya işi |
| Keçirici NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarımkeçiricinin ümumi işi (Statik elektrik müqaviməti) | |
| Keçirici silikon sürtgəc | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarımkeçirici (Statik elektrik) |
Yuxarıdakı cədvəl mövzu rezin materiallarının yalnız ümumi xüsusiyyətlərini əhatə edir. Mavi simvol xüsusi hazırlanmış modellərdir.
Müxtəlif sənaye sahələrində pnevmatik komponentlərin (vakuum emiş kuboku) tətbiqi konturları
I. Əsas güclü tərəflər
II. Tətbiqlərin sənaye üzrə çıxarılması
A. Tibb və tibb sənayesi
A.1: Əsas tələblər:Təmiz və çirklənmədən (FDA/GMP uyğun), yumşaq və zərərsiz və çarpaz çirklənmənin qarşısının alınması
A.2 Əsas ssenarilər:
1. Əczaçılıq qablaşdırması: dərman şüşəsi / əczaçılıq boşqabı / infuziya çantası pikap (qida dərəcəli silikon vantuz, hissəciklərin tökülməsi yoxdur)
2. Tibbi cihazın yığılması: cərrahi alətlər/tibbi kateterlər/protezlə işləmə hissələri (tənzimlənən mənfi təzyiq, deformasiyadan qorunma)
3. Bioloji laboratoriya: petri qabı/sentrifuqa borusu/reagent kartı transferi (kimyəvi maddələrə davamlı, steril uyğun)
B. Elektronika və yarımkeçiricilər sənayesi
B.1 Əsas tələblər:antistatik (10⁶-10¹¹Ω), dəqiq yerləşdirmə (səhv ≤0.01mm), cızıqlara qarşı müqavimət
B.2 Əsas ssenarilər:
1. Çip/Yarımkeçirici: vafli işləmə, çip qablaşdırma (məsaməli keramika/antistatik silikon vantuz, qırılmanın qarşısını almaq üçün vahid mənfi təzyiq)
2. PCB/komponentlər: Çevik PCB, mikro komponentlər (0402 rezistorlar) səthə quraşdırılmış (buruşmanın/yırtılmanın qarşısını almaq üçün nazik silikon/gel/mikro vantuzlar)
3. Ekran: LCD/OLED panel, toxunma şüşəsi (yüksək şəffaf material, ləkə və cızıq yoxdur)
C. Avtomobil və avtomobil hissələri sənayesi
C.1 Əsas tələblər:böyük emiş (tək emiş diski ≥500N), çox spesifikasiyalı uyğunlaşma (metal/plastik/şüşə), sürüşməyən
C.2 Əsas ssenarilər:
4. Korpus istehsalı: polad boşqab / qapı çərçivəsi ilə işləmə qaynağı (böyük diametrli rezin / çox vantuz sırası, sürüşməyə qarşı tekstura)
5. Şüşə / İnteryer: Ön şüşənin quraşdırılması, oturacaqların dəri səthinin köçürülməsi (temperatura davamlı silikon / süngər vantuzları, deformasiyadan qorunma)
6. Hissələr: mühərrik silindr gövdəsi / sürət qutusu gövdəsi (vakuum + mexaniki kilid, düşməyə qarşı)
D. Qida və qablaşdırma sənayesi
D.1 Əsas tələblər:Qida dərəcəli material (FDA sertifikatlı), təmizlənməsi asan, əzməyə davamlıdır
D.2 Əsas ssenarilər:
1. Qida ilə işləmə: bişmiş mallar / təzə ət / meyvələrin çeşidlənməsi (aşağı emiş süngər vantuz, qoxusuz və yuyulması asan)
2. Qablaşdırmanın avtomatlaşdırılması: qablaşdırma çantasının açılması, steril karton qəlibləmə (statik aradan qaldırılması/çox nöqtəli emiş, nazik/sərt qablaşdırma üçün uyğundur)
E. Logistika və anbar sənayesi
E.1 Əsas tələblər:səmərəli uyğunlaşma (malların bir çox spesifikasiyası), sabit təzyiq, düşməyə qarşı
E.2 Əsas ssenarilər:
1. Kartonla işləmə: e-ticarət karton çeşidlənməsi (tənzimlənən emiş massivi, vakuum təzyiqi)
2. Boşqab/rulon: Taxta lövhə/plastik film rulonunun ötürülməsi (uzun zolaq/halqavari vantuz, ofsetin qarşısını almaq üçün vahid adsorbsiya)
F. Yeni enerji və xüsusi sənaye sahələri
F.1 Yeni enerji (litium batareya/pv):
1. Litium batareya lövhəsi (antistatik məsaməli vantuz, toz əleyhinə), fotovoltaik şüşə (böyük əmzikli silikon vantuz, cızıq yoxdur)
F.2 Çap və kağız
1. Kağız/çap materialının tutulması (uducu kağız materialı, yırtılmanın və mürəkkəbin çirklənməsinin qarşısını almaq üçün cüzi mənfi təzyiq)
III. Əsas uyğunlaşma məntiqinin xülasəsi
| İş parçasının xüsusiyyətləri | Pipet adaptasiyası proqramı | Müvafiq sənaye ssenariləri |
| İncə / Kövrək / Dəqiq | Silikon/keramika material, mikro mənfi təzyiq, mikro sorma başlığı | Elektron yarımkeçiricilər, əczaçılıq |
| Ağır əşyalar / Böyük ölçü | Rezin material, böyük diametrli vantuz, çoxlu vantuz | Avtomobillər, logistik panellər |
| Sağlamlıq/Çirklənmənin qarşısının alınması | Qida/tibbi dərəcəli silikon, təmizlənməsi asan struktur | Dərman, yemək |
| Yumşaq / nizamsız səthlər | Süngər material, deformasiyaya uğrayan vantuz | Avtomobilin salonu, yemək |
| Antistatik tələblər | Antistatik silikon, ion küləyi kömək edir | elektron yarımkeçirici |
