Vakuum emiş, dörd əsas üstünlüyü olan sənaye avtomatlaşdırmasında "çevik tutma" üçün əsas həll yoludur: zərərsiz tutma, çox material/düzgün olmayan iş parçalarına uyğunlaşma, təmiz və ətraf mühitin qorunması və çevik əməliyyat. O, iş parçalarının müxtəlif sənaye xüsusiyyətlərinə (nazik/qalın, dəqiq/kobud, sanitar/standart) uyğunlaşdırıla bilər.
Körüklü vakuum sorma fincanları ZP2-MB
Çində aparıcı istehsalçı olaraq, fabrikimiz xüsusi olaraq əyilmiş və ya sferik iş parçaları üçün nəzərdə tutulmuş ZP2-MB (diametrləri ø4–20 mm) Körüklü Vakuum Sortucuları təklif edir. Biz əlavə yer tələb etmədən daxili yastıqlama funksiyasına imkan verən unikal büzməli (akkordeon tipli) struktura malik həllər təqdim edirik. Biz NBR, silikon və antistatik materiallarda hazır ehtiyatı saxlayırıq və M3/M5 yivli interfeys seçimlərini təklif edirik.
Klikləyin və Seçimi Başlayın
》Məhsul Məlumatına Qayıdın
Körüklü vakuum sorma fincanları ZP2-MB
ZP2 Series Körüklü Vakuum Yastığı Bölməsi
Adapter Körüklü Vakuum Yastığı ilə ZP2-T Seriyası
Təsvir
Necə Sifariş Vermək olar
Spesifikasiyalar / Material
Tətbiqlər
Resurs

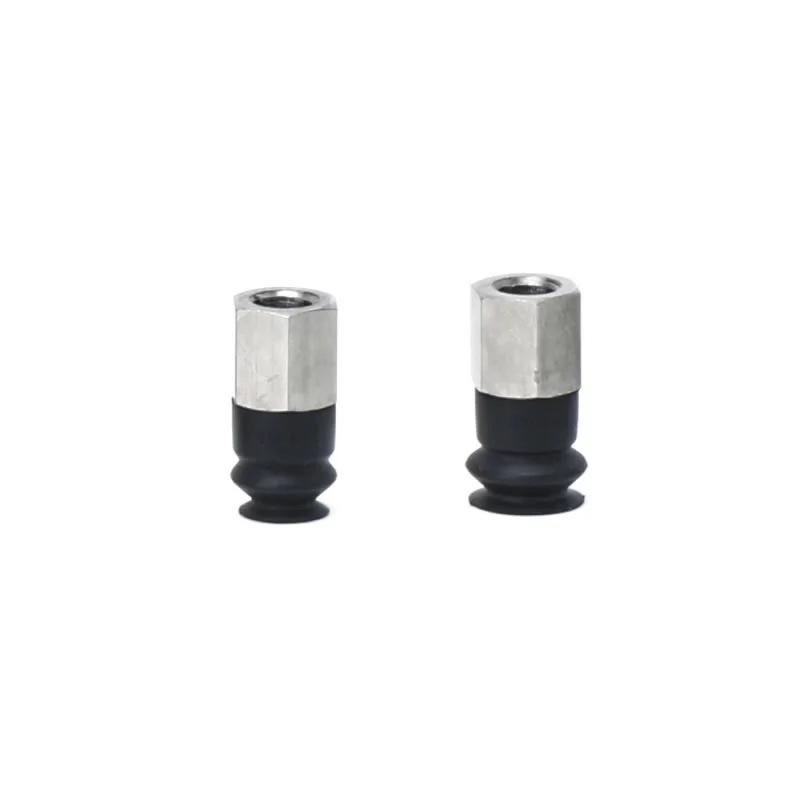

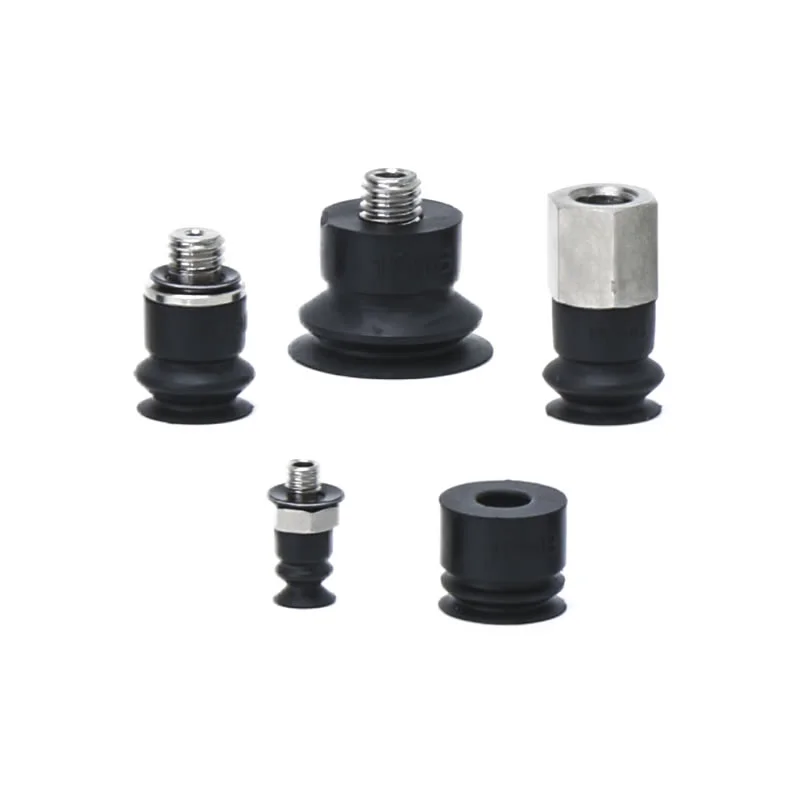

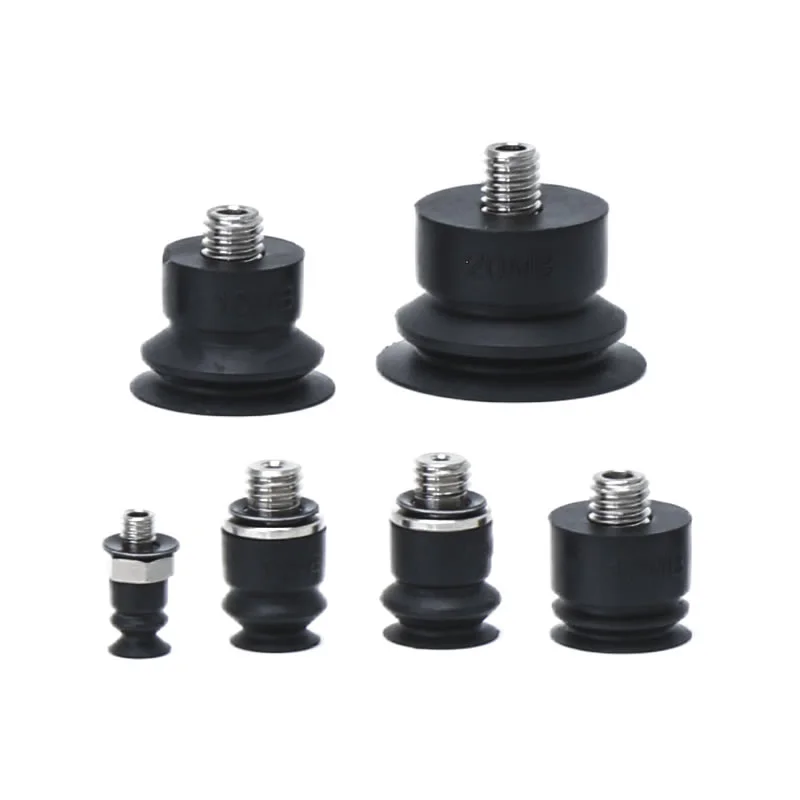

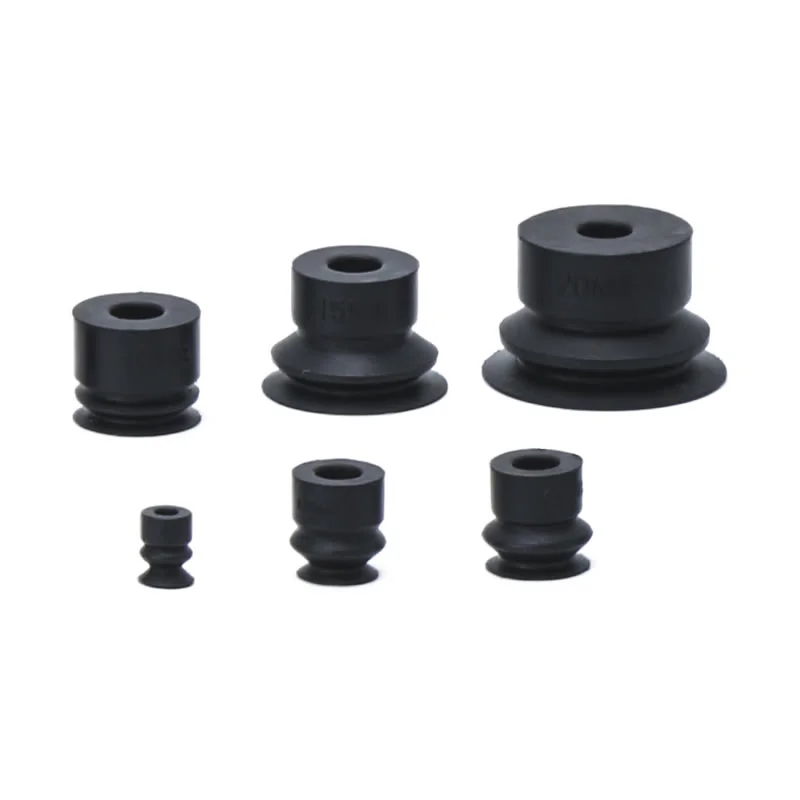

Zhejiang Comma Electric Co., Ltd. peşəkar şəkildə yüksək keyfiyyətli Körüklü Vakuum Emiş Kubokları ZP2-MB istehsal edir. Fabrikamız həmçinin sizin üçün xüsusi xidmətlər və pulsuz nümunələr təqdim edir. Bu pnevmatik avtomatlaşdırma sistemləri daxilində qeyri-müntəzəm, sferik və ya maili səthlər üçün xüsusi olaraq hazırlanmış miniatür çevik emiş komponentidir.
Əsas Texnologiyalar
Düzensiz Səthlərlə Yüksək Uyğunluq:Akkordeon tipli körük quruluşuna sahib olan Körüklü Vakuumlu Vakumlu Emiş Kubokları ZP2-MB avtomatik olaraq sferik, maili və ya qeyri-müntəzəm formalı iş parçası səthlərinə uyğunlaşır və onlara möhkəm uyğunlaşır, təhlükəsiz və sabit tutma prosesini təmin edir.
İnteqrasiya edilmiş yastıqlama dizaynı:Qatlanan struktur xas fiziki elastikliyi təmin edir, əlavə yaylı bufer montajlarına ehtiyac olmadan təmas təsirini effektiv şəkildə udur və bununla da quraşdırma yerini əhəmiyyətli dərəcədə saxlayır.
Dəqiq Miniatürləşdirmə Tətbiqləri:Kiçik, dəqiq komponentlər üçün xüsusi olaraq hazırlanmışdır; elektronika istehsalında, dəqiq montajda və kompakt avtomatlaşdırma sistemlərində mikro hissələrin idarə edilməsi üçün əsas həll yolu kimi xidmət edir.
Multi-sənaye tətbiqi:Miniatür sferik elektron komponentləri, qeyri-müntəzəm metal hissələri və maili plastik fitinqləri tutmaq üçün geniş istifadə olunur; kiçik miqyaslı robot sistemlərə və dəqiq qablaşdırma avadanlığına problemsiz şəkildə inteqrasiya edir.
Kompakt məkan uyğunlaşması:Əlavə tampon (yay tipli) quraşdırma sahəsi tələb olunmur. İnteqrasiya edilmiş struktur məkan məhdud avtomatlaşdırma avadanlığı və ya robot qol ucları üçün nəzərdə tutulmuşdur ki, bu da müxtəlif kompakt istehsal xətlərinə qüsursuz inteqrasiyanı təmin edir.
Əsas spesifikasiyalar:Diametr seçimləri: ZP2-MB Körüklü Vakuum Emiş Kuboklarının qumlanmış seriyası φ4mm, φ6mm, φ8mm, φ10mm, φ15mm və φ20mm daxil olmaqla bir çox standart diametrlərdə mövcuddur.
Material seçimi:Müxtəlif əməliyyat tələblərinə cavab vermək üçün geniş çeşiddə materiallar, o cümlədən nitril rezin (model təyinatında 'N' ilə NBR), silikon kauçuk ('S' işarəsi), poliuretan kauçuk, həmçinin keçirici nitril rezin və keçirici silikon kauçuk ("GS" işarəsi) kimi xüsusi materiallar mövcuddur. Bu materiallar antistatik xüsusiyyətlərə və xüsusi kimyəvi mühitlərə qarşı müqavimətə cavab vermək üçün nəzərdə tutulmuşdur.
Bağlantı seçimləri:M3×0.5 xarici yivlər üçün A3 (φ4mm sorma stəkana uyğundur) və M5×0.8 xarici yivlər üçün A5/H5 (φ6mm, φ8mm və daha böyük vantuzlarla uyğundur) daxil olmaqla, çoxsaylı yivli birləşmələr mövcuddur. Bəzi modellər həmçinin vakuum boru kəmərləri və robot qol aksesuarları ilə qüsursuz inteqrasiyanı asanlaşdıran B5 daxili ip birləşmələrini dəstəkləyir.

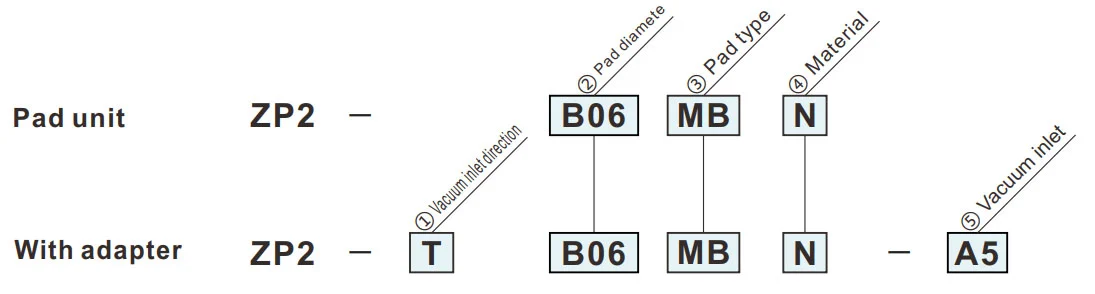

Necə Sifariş Vermək olar
- Tampon üçün yer olmadığı yerlərdə istifadə üçün (yay növü).
- Maili adsorbsiya səthi olan iş parçaları.
| ①Vakuum giriş istiqaməti | |
| T | Şaquli |
| ③Pad növü | |
| MB | Körüklər |
|
⑤ Vakuum girişi
② Yastığın diametri (mm)
|
B04 | B06 | B08 | B10 | B15 | B20 | |
| ø4 | ø6 | ø8 | ø10 | ø15 | ø20 | ||
| A3 | M3x0,5 (Kişi) | ● | — | — | — | — | — |
| H5 | M5x0.8 (Kişi) | — | ● | ● | ● | ● | ● |
| B5 | M5x0.8(Qadın) | — | ● | ● | — | — | — |
| ④Material | |
| N | NBR |
| S | Silikon kauçuk |
| U | Uretan rezin |
| F | FKM |
| GN | Keçirici NBR |
| GS | Keçirici silikon kauçuk |
Yaşıl simvol fərdiləşdirilmiş modellərdir.
Ölçülər (mm)
Yaşıl simvol fərdiləşdirilmiş modellərdir.
MB
Körüklər
B04
| Model | |||
|
② Pad dia. |
③ Pad növü |
④ Pad Material |
|
| ZP2 | B02 | MB |
N S U F GN GS |
| B04 | |||
| B06 | |||
| 08 | |||
İstinad üçün model: ZP2-B04MBS
Adapterin montaj ölçüləri
MB
Körüklər
B06, B08
| Model | øA | øB | øC | øD | |||
|
② Pad dia. |
③ Pad növü |
④ Pad Material |
|||||
| ZP2 | B06 | MB |
N S U F GN GS |
6 | 7 | 3.3 | 8.4 |
| B08 | 8 | 9 | 4.7 | 9.6 | |||
İstinad üçün model: ZP2-B06MBN
Adapterin montaj ölçüləri
MB
Körüklər
B10, B15, B20
| Model | øA | øB | øC | øD | øE | øF | G | Y | |||
|
② Pad dia. |
③ Pad növü |
④ Pad Material |
|||||||||
| ZP2 | B10 | MB |
N S U F GN GS |
10 | 11 | 6.8 | 10.8 | 7.8 | 11 | 9.5 | 3 |
| B15 | 15 | 16 | 9.4 | 14.4 | 11 | 4.5 | |||||
| B20 | 20 | 21 | 12 | 18 | 10.8 | 15 | 13 | 5.5 | |||
İstinad üçün model: ZP2-B10MBN
Adapterin montaj ölçüləri
Tətbiq olunan pad: B10MB B15MB
Tətbiq olunan pad: B20MB
Yastıq materialı və xüsusiyyətləri
⚪: Az və ya heç bir təsiri yoxdur △: Şərtlərdən asılı olaraq istifadə edilə bilər X: Uyğun deyil
|
Material
Xüsusiyyətlər
|
Simvol | Durometr HS (±5°) |
Rəng of rezin |
Əməliyyat temperatur diapazon (°C) |
Yağ müqavimət benzin |
Yağ müqavimət benzol |
Baza müqavimət |
Turşu müqavimət |
Hava şəraitinə uyğunluq | Ozon müqavimət |
Aşınma müqavimət |
Suya davamlı | Solvent müqavimət (benzol, toluol) |
Ərizə |
| NBR | N | 50 | Qara | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Ümumi işlərin köçürülməsi, Oluklu taxta, Şpon lövhə, Dəmir lövhə və s |
| Silikon kauçuk | S | 45 ~ 50 | Ağ | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarımkeçirici, Dökümdən çıxarılması, İncə iş, Qida prosessoru |
| Uretan rezin | U | 50 ~ 60 | Qəhvəyi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu taxta, Dəmir boşqab, Şpon boşqab |
| FKM | F | 60 | Qara | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimya işi |
| Keçirici NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarımkeçiricinin ümumi işi (Statik elektrik müqaviməti) | |
| Keçirici silikon sürtgəc | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarımkeçirici (Statik elektrik) |
Yuxarıdakı cədvəl mövzu rezin materiallarının yalnız ümumi xüsusiyyətlərini əhatə edir. Mavi simvol xüsusi hazırlanmış modellərdir.
Müxtəlif sənaye sahələrində pnevmatik komponentlərin (vakuum emiş kuboku) tətbiqi konturları
I. Əsas güclü tərəflər
II. Tətbiqlərin sənaye üzrə çıxarılması
A. Tibb və tibb sənayesi
A.1: Əsas tələblər:Təmiz və çirklənmədən (FDA/GMP uyğun), yumşaq və zərərsiz və çarpaz çirklənmənin qarşısının alınması
A.2 Əsas ssenarilər:
1. Əczaçılıq qablaşdırması: dərman şüşəsi / əczaçılıq boşqabı / infuziya çantası pikap (qida dərəcəli silikon vantuz, hissəciklərin tökülməsi yoxdur)
2. Tibbi cihazın yığılması: cərrahi alətlər/tibbi kateterlər/protezlə işləmə hissələri (tənzimlənən mənfi təzyiq, deformasiyadan qorunma)
3. Bioloji laboratoriya: petri qabı/sentrifuqa borusu/reagent kartı transferi (kimyəvi maddələrə davamlı, steril uyğun)
B. Elektronika və yarımkeçiricilər sənayesi
B.1 Əsas tələblər:antistatik (10⁶-10¹¹Ω), dəqiq yerləşdirmə (səhv ≤0.01mm), cızıqlara qarşı müqavimət
B.2 Əsas ssenarilər:
1. Çip/Yarımkeçirici: vafli işləmə, çip qablaşdırma (məsaməli keramika/antistatik silikon vantuz, qırılmanın qarşısını almaq üçün vahid mənfi təzyiq)
2. PCB/komponentlər: Çevik PCB, mikro komponentlər (0402 rezistorlar) səthə quraşdırılmış (buruşmanın/yırtılmanın qarşısını almaq üçün nazik silikon/gel/mikro vantuzlar)
3. Ekran: LCD/OLED panel, toxunma şüşəsi (yüksək şəffaf material, ləkə və cızıq yoxdur)
C. Avtomobil və avtomobil hissələri sənayesi
C.1 Əsas tələblər:böyük emiş (tək emiş diski ≥500N), çox spesifikasiyalı uyğunlaşma (metal/plastik/şüşə), sürüşməyən
C.2 Əsas ssenarilər:
4. Korpus istehsalı: polad boşqab / qapı çərçivəsi ilə işləmə qaynağı (böyük diametrli rezin / çox vantuz sırası, sürüşməyə qarşı tekstura)
5. Şüşə / İnteryer: Ön şüşənin quraşdırılması, oturacaqların dəri səthinin köçürülməsi (temperatura davamlı silikon / süngər vantuzları, deformasiyadan qorunma)
6. Hissələr: mühərrik silindr gövdəsi / sürət qutusu gövdəsi (vakuum + mexaniki kilid, düşməyə qarşı)
D. Qida və qablaşdırma sənayesi
D.1 Əsas tələblər:Qida dərəcəli material (FDA sertifikatlı), təmizlənməsi asan, əzməyə davamlıdır
D.2 Əsas ssenarilər:
1. Qida ilə işləmə: bişmiş mallar / təzə ət / meyvələrin çeşidlənməsi (aşağı emiş süngər vantuz, qoxusuz və yuyulması asan)
2. Qablaşdırmanın avtomatlaşdırılması: qablaşdırma çantasının açılması, steril karton qəlibləmə (statik aradan qaldırılması/çox nöqtəli emiş, nazik/sərt qablaşdırma üçün uyğundur)
E. Logistika və anbar sənayesi
E.1 Əsas tələblər:səmərəli uyğunlaşma (malların bir çox spesifikasiyası), sabit təzyiq, düşməyə qarşı
E.2 Əsas ssenarilər:
1. Kartonla işləmə: e-ticarət karton çeşidlənməsi (tənzimlənən emiş massivi, vakuum təzyiqi)
2. Boşqab/rulon: Taxta lövhə/plastik film rulonunun ötürülməsi (uzun zolaq/halqavari vantuz, ofsetin qarşısını almaq üçün vahid adsorbsiya)
F. Yeni enerji və xüsusi sənaye sahələri
F.1 Yeni enerji (litium batareya/pv):
1. Litium batareya lövhəsi (antistatik məsaməli vantuz, toz əleyhinə), fotovoltaik şüşə (böyük əmzikli silikon vantuz, cızıq yoxdur)
F.2 Çap və kağız
1. Kağız/çap materialının tutulması (uducu kağız materialı, yırtılmanın və mürəkkəbin çirklənməsinin qarşısını almaq üçün cüzi mənfi təzyiq)
III. Əsas uyğunlaşma məntiqinin xülasəsi
| İş parçasının xüsusiyyətləri | Pipet adaptasiyası proqramı | Müvafiq sənaye ssenariləri |
| İncə / Kövrək / Dəqiq | Silikon/keramika material, mikro mənfi təzyiq, mikro sorma başlığı | Elektron yarımkeçiricilər, əczaçılıq |
| Ağır əşyalar / Böyük ölçü | Rezin material, böyük diametrli vantuz, çoxlu vantuz | Avtomobillər, logistik panellər |
| Sağlamlıq/Çirklənmənin qarşısının alınması | Qida/tibbi dərəcəli silikon, təmizlənməsi asan struktur | Dərman, yemək |
| Yumşaq / nizamsız səthlər | Süngər material, deformasiyaya uğrayan vantuz | Avtomobilin salonu, yemək |
| Antistatik tələblər | Antistatik silikon, ion küləyi kömək edir | elektron yarımkeçirici |
