Vakuum emiş, dörd əsas üstünlüyü olan sənaye avtomatlaşdırmasında "çevik tutma" üçün əsas həll yoludur: zərərsiz tutma, çox material/düzgün olmayan iş parçalarına uyğunlaşma, təmiz və ətraf mühitin qorunması və çevik əməliyyat. O, iş parçalarının müxtəlif sənaye xüsusiyyətlərinə (nazik/qalın, dəqiq/kobud, sanitar/standart) uyğunlaşdırıla bilər.

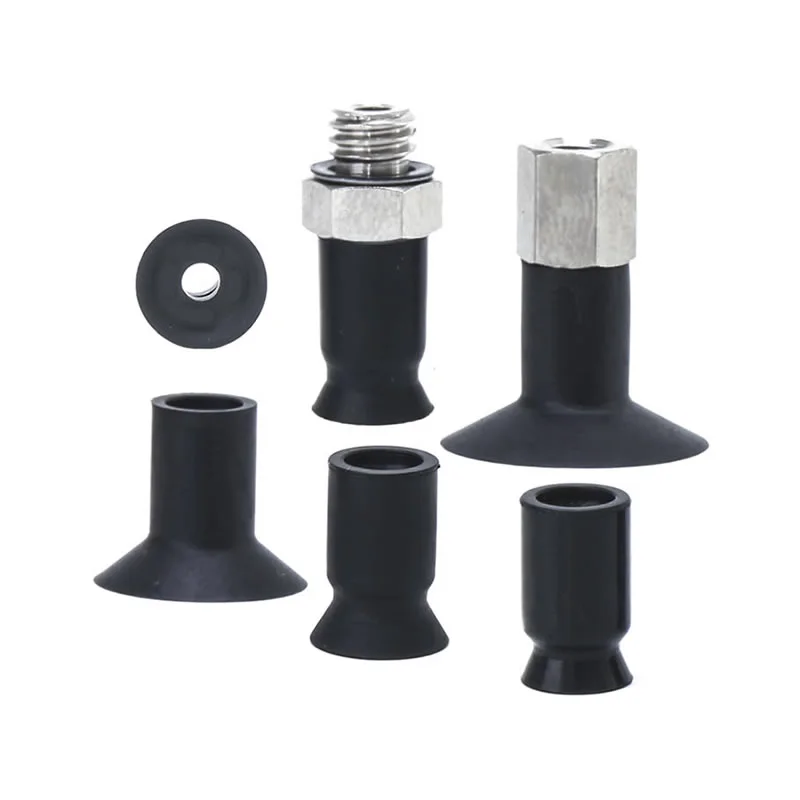

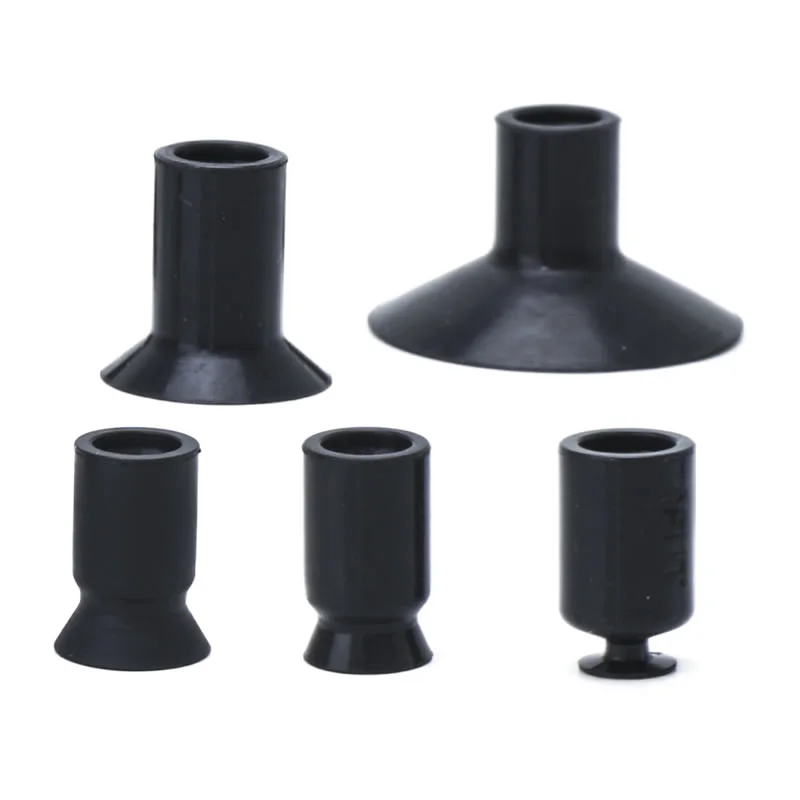

Yığcam vakuum sorma fincanları ZP2
Peşəkar Çin istehsalçısı olaraq, fabrikimiz yüksək yükdaşıma və deformasiyaya davamlılıq üçün qabırğa möhkəmləndirici ilə Fərdi Kompakt Vakuum Vakumlu Kuboklar ZP2 (ø6-8) təklif edir. Biz həmçinin ZP2 nazik UT seriyasını (ø5-20) kövrək materiallarla qırışsız idarə etmək üçün nazik yubka ilə təmin edirik. Biz elektronika və litium batareya xətləri üçün antistatik və paslanmayan polad variantları ehtiyatda saxlayırıq.
Klikləyin və Seçimi Başlayın
》Məhsul Məlumatına Qayıdın
Yığcam vakuum sorma fincanları ZP2
ZP2 Series Kompakt Vakuum Yastiqciq
Adapterli Yığcam Vakuum Yastığı ilə ZP2-T Seriyası
Təsvir
Necə Sifariş Vermək olar
Spesifikasiyalar / Material
Tətbiqlər
Resurs
Aparıcı Çin istehsalçısı olaraq, fabrikimiz aşağıdakı əsas üstünlükləri özündə əks etdirən, xüsusi olaraq dəqiq sənayelər üçün nəzərdə tutulmuş fərdiləşdirilmiş Kompakt Vakuum Emiş Kubokları ZP2 həllərini təklif edir:
Yüksək performans, aşağı qiymət:Yetkin daxili təchizat zəncirindən istifadə edərək, biz müstəsna əmmə performansını təmin etməklə yanaşı, xərcləri effektiv şəkildə idarə edirik və bununla da müştərilərimiz üçün satınalma xərclərini azaldırıq.
ZP2 Seriyası Yüksək Yük Dizaynı:Bizim kompakt vakuum vakumlu stəkanlarımız ZP2 (ø6–8) unikal qabırğa ilə gücləndirilmiş quruluşa malikdir. Həddindən artıq kiçik ölçülərdə belə, onlar deformasiyaya və yükə davamlılığa qarşı müstəsna müqavimət göstərərək onları nazik metal təbəqələr və dəqiq plastik komponentlərlə işləmək üçün üstünlük təşkil edir.
ZP2 İncə Profilli UT Seriyası:Xüsusilə çevik iş parçaları (ø5–20) üçün nəzərdə tutulmuş bu seriya ultra nazik ətək quruluşuna malikdir. Bu aşağı profilli dizayn nazik filmlər və vinil təbəqələr kimi kövrək materialların sorma prosesi zamanı qırış və ya deformasiyaya uğramasının qarşısını effektiv şəkildə alır.
Sabit Təchizat:Yetkin istehsal prosesləri ilə dəstəklənən biz təhlükəsiz və sabit tutma əməliyyatlarını təmin etmək üçün qabaqcıl vakuum saxlama texnologiyası ilə birlikdə yüksək keyfiyyətli materiallardan (silikon kimi) istifadə edirik; Bundan əlavə, bizim böyük inventarımız müştəri tələblərini ödəmək üçün sürətli çatdırılma imkanı verir.
Tez-tez verilən suallar
ZP2 yastıqlarının müxtəlif növləri hansılardır?
Yığcam vakuum emiş kubokları ZP2 real iş şəraitinə uyğun bir neçə pad strukturları təklif edir:
Düz tip: sabit sızdırmazlığı olan hamar, sərt səthlər üçün
Qabırğalı düz: bir qədər kobud səthlərdə vakuum sızdırmazlığını yaxşılaşdırır
Körük növü: hündürlük fərqlərini kompensasiya edir və yastıqlama təmin edir
Commaelec avtomatlaşdırma sistemlərində daha yaxşı uyğunlaşma və performans təmin etmək üçün çoxlu konfiqurasiyalar təqdim edir.
Hansı ölçü diapazonları mövcuddur?
Standart ölçülərə daxildir: φ40, φ50, φ63, φ80, φ100, φ125
Daha kiçik diametrlər: dəqiq və ya yüngül hissələr üçün uyğundur
Daha böyük diametrlər: ağır və ya böyük iş parçaları üçün daha güclü emiş
Commaelec fabriki sabit ehtiyat saxlayır və layihə əsaslı ehtiyaclar üçün fərdi ölçüləri dəstəkləyir.
ZP2 fincanları ZP3 və ya ZP ilə necə müqayisə olunur?
ZP2 seriyası: ümumi və ağır işlərdə istifadə üçün uyğun olan daha yüksək sərtlik və top birləşmə uyğunluğu ilə balanslaşdırılmış dizayn
ZP3 seriyası: adətən daha yüngül, daha sürətli idarəetmə və daha yığcam quraşdırmalar üçün optimallaşdırılıb
ZP seriyası (standart): daha sadə quruluşa malik əsas proqramlar
Digərləri ilə müqayisədə, Kompakt Vakuum Emiş Kubokları ZP2 qeyri-bərabər səthlərdə daha yaxşı dayanıqlıq təmin edir, eyni zamanda quraşdırma və material seçimində çevikliyi qoruyur.
Onlar zərif hissələrə uyğundurmu?
Bəli, düzgün konfiqurasiya ilə:
Zərif təmas üçün silikon kimi yumşaq materiallardan istifadə edin
Zərbə qüvvəsini azaltmaq üçün körüklü və ya yastıqlı növləri seçin
İsteğe bağlı tamponlama qurğuları şüşə və ya örtülmüş hissələr kimi kövrək səthləri qorumağa kömək edir
Necə Sifariş Vermək olar
- ø6-dan ø20-yə qədər 8 növ əlavə olunur.
- C: Asanlıqla deformasiya olunan iş parçaları üçün. İş parçaları qabırğalar sayəsində asanlıqla çıxarıla bilər.
- UT: nazik təbəqələr və ya vinil kimi yumşaq iş parçalarının adsorbsiyası üçün. Adsorbsiya zamanı qırış və ya deformasiya azalır.
- ZP seriyalı adapter üçün uyğundur.
|
③ Yastıq növü
② Yastığın diametri (mm)
|
05 | 06 | B06 | 07 | B08 | 11 | 14 | 18 | 20 | |
| ø5 | ø6 | ø6 | ø7 | ø8 | ø11 | ø14 | ø18 | ø20 | ||
| C | Qabırğalı Düz Tip | — | — | ● | ● | ● | — | — | — | — |
| UT | İncə Düz Tip | ● | ● | — | — | — | ● | ● | ● | ● |
| ④Material | |
| N | NBR |
| S | Silikon kauçuk |
| U | Uretan rezin |
| F | FKM |
| GN | Keçirici NBR |
| GS | Keçirici silikon kauçuk |
Yaşıl simvol fərdiləşdirilmiş modellərdir.
| Adapterin montaj ölçüləri | |
| Əgər adapter müştəri tərəfindən hazırlanacaqsa, adapteri sağda göstərilən ölçülərlə dizayn edin. |
|
Ölçülər (mm)
Yaşıl simvol fərdiləşdirilmiş modellərdir.
HT
Qabırğa Tipli Nazik Düz
| Model | øA | øB | |||
|
② Pad dia. |
③ Pad növü |
④ Pad Material |
|||
| ZP2 | B06 | C | N | 6 | 7 |
| S | |||||
| 07 | U | 7 | 8 | ||
| F | |||||
| B08 | GN | 8 | 9 | ||
| GS | |||||
İstinad üçün model: ZP2-B06CGN
HT
Qabırğa Tipli Nazik Düz
| Model | øA | øB | øC | Y | |||
|
② Pad dia. |
③ Pad növü |
④ Pad Material |
|||||
| ZP2 | 05 | UT | N | 5 | — | 1.2 | 0.3 |
| 06 | S | 6 | 0.8 | ||||
| 11 | U | 11.5 | 12.5 | 2.5 | 1.2 | ||
| 14 | F | 14.5 | 15.5 | 1.5 | |||
| 18 | GN | 18 | 19 | ||||
| 20 | GS | 20 | 21 | 1.8 | |||
İstinad üçün model: ZP2-05UTN
Spesifikasiyalar
| Kilid üzük/Pad növü | Yastığın diametri/ölçüləri | Ərizə | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Kilid Üzüksüz | Düz Tip (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Düz və deformasiya edilməmiş səthləri olan iş parçaları üçün |
| Oval tip (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Adsorbsiya səthində məhdudiyyətlər olan iş parçaları üçün | |
| İncə Düz Tip (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | İncə təbəqələr və ya vinil kimi yumşaq iş parçaları üçün. Adsorbsiya zamanı qırış və ya deformasiya azaldıla bilər. | |
| İncə Düz Tip qabırğa ilə (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | İncə təbəqələr və ya vinil kimi yumşaq iş parçaları üçün. İş parçaları qabırğalar sayəsində asanlıqla çıxarıla bilər | |
| Körük növü (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Tampon üçün yer olmayan yerlərdə və ya meylli səthləri olan iş parçaları üçün istifadə üçün | |
| Kilid Üzüyü ilə | Düz Tip (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Düz və deformasiya edilməmiş səthləri olan iş parçaları üçün |
| Düz Tip qabırğa ilə (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Asanlıqla deformasiya olunan iş parçaları üçün. İş parçaları qabırğalar sayəsində asanlıqla çıxarıla bilər | |
| Körük növü (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Tampon üçün yer olmayan yerlərdə və ya meylli səthləri olan iş parçaları üçün istifadə üçün | |
| Dərin tip (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Əyri səthləri olan iş parçaları və ya sferik iş parçaları üçün | |
Yastıq materialı və xüsusiyyətləri
⚪: Az və ya heç bir təsiri yoxdur △: Şərtlərdən asılı olaraq istifadə edilə bilər X: Uyğun deyil
|
Material
Xüsusiyyətlər
|
Simvol | Durometr HS (±5°) |
Rəng of rezin |
Əməliyyat temperatur diapazon (°C) |
Yağ müqavimət benzin |
Yağ müqavimət benzol |
Baza müqavimət |
Turşu müqavimət |
Hava şəraitinə uyğunluq | Ozon müqavimət |
Aşınma müqavimət |
Suya davamlı | Solvent müqavimət (benzol, toluol) |
Ərizə |
| NBR | N | 50 | Qara | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Ümumi işlərin köçürülməsi, Oluklu taxta, Şpon lövhə, Dəmir lövhə və s |
| Silikon kauçuk | S | 45 ~ 50 | Ağ | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarımkeçirici, Dökümdən çıxarılması, İncə iş, Qida prosessoru |
| Uretan rezin | U | 50 ~ 60 | Qəhvəyi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu taxta, Dəmir boşqab, Şpon boşqab |
| FKM | F | 60 | Qara | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimya işi |
| Keçirici NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarımkeçiricinin ümumi işi (Statik elektrik müqaviməti) | |
| Keçirici silikon sürtgəc | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarımkeçirici (Statik elektrik) |
Yuxarıdakı cədvəl mövzu rezin materiallarının yalnız ümumi xüsusiyyətlərini əhatə edir. Mavi simvol xüsusi hazırlanmış modellərdir.
Müxtəlif sənaye sahələrində pnevmatik komponentlərin (vakuum emiş kuboku) tətbiqi konturları
I. Əsas güclü tərəflər
II. Tətbiqlərin sənaye üzrə çıxarılması
A. Tibb və tibb sənayesi
A.1: Əsas tələblər:Təmiz və çirklənmədən (FDA/GMP uyğun), yumşaq və zərərsiz və çarpaz çirklənmənin qarşısının alınması
A.2 Əsas ssenarilər:
1. Əczaçılıq qablaşdırması: dərman şüşəsi / əczaçılıq boşqabı / infuziya çantası pikap (qida dərəcəli silikon vantuz, hissəciklərin tökülməsi yoxdur)
2. Tibbi cihazın yığılması: cərrahi alətlər/tibbi kateterlər/protezlə işləmə hissələri (tənzimlənən mənfi təzyiq, deformasiyadan qorunma)
3. Bioloji laboratoriya: petri qabı/sentrifuqa borusu/reagent kartı transferi (kimyəvi maddələrə davamlı, steril uyğun)
B. Elektronika və yarımkeçiricilər sənayesi
B.1 Əsas tələblər:antistatik (10⁶-10¹¹Ω), dəqiq yerləşdirmə (səhv ≤0.01mm), cızıqlara qarşı müqavimət
B.2 Əsas ssenarilər:
1. Çip/Yarımkeçirici: vafli işləmə, çip qablaşdırma (məsaməli keramika/antistatik silikon vantuz, qırılmanın qarşısını almaq üçün vahid mənfi təzyiq)
2. PCB/komponentlər: Çevik PCB, mikro komponentlər (0402 rezistorlar) səthə quraşdırılmış (buruşmanın/yırtılmanın qarşısını almaq üçün nazik silikon/gel/mikro vantuzlar)
3. Ekran: LCD/OLED panel, toxunma şüşəsi (yüksək şəffaf material, ləkə və cızıq yoxdur)
C. Avtomobil və avtomobil hissələri sənayesi
C.1 Əsas tələblər:böyük emiş (tək emiş diski ≥500N), çox spesifikasiyalı uyğunlaşma (metal/plastik/şüşə), sürüşməyən
C.2 Əsas ssenarilər:
4. Korpus istehsalı: polad boşqab / qapı çərçivəsi ilə işləmə qaynağı (böyük diametrli rezin / çox vantuz sırası, sürüşməyə qarşı tekstura)
5. Şüşə / İnteryer: Ön şüşənin quraşdırılması, oturacaqların dəri səthinin köçürülməsi (temperatura davamlı silikon / süngər vantuzları, deformasiyadan qorunma)
6. Hissələr: mühərrik silindr gövdəsi / sürət qutusu gövdəsi (vakuum + mexaniki kilid, düşməyə qarşı)
D. Qida və qablaşdırma sənayesi
D.1 Əsas tələblər:Qida dərəcəli material (FDA sertifikatlı), təmizlənməsi asan, əzməyə davamlıdır
D.2 Əsas ssenarilər:
1. Qida ilə işləmə: bişmiş mallar / təzə ət / meyvələrin çeşidlənməsi (aşağı emiş süngər vantuz, qoxusuz və yuyulması asan)
2. Qablaşdırmanın avtomatlaşdırılması: qablaşdırma çantasının açılması, steril karton qəlibləmə (statik aradan qaldırılması/çox nöqtəli emiş, nazik/sərt qablaşdırma üçün uyğundur)
E. Logistika və anbar sənayesi
E.1 Əsas tələblər:səmərəli uyğunlaşma (malların bir çox spesifikasiyası), sabit təzyiq, düşməyə qarşı
E.2 Əsas ssenarilər:
1. Kartonla işləmə: e-ticarət karton çeşidlənməsi (tənzimlənən emiş massivi, vakuum təzyiqi)
2. Boşqab/rulon: Taxta lövhə/plastik film rulonunun ötürülməsi (uzun zolaq/halqavari vantuz, ofsetin qarşısını almaq üçün vahid adsorbsiya)
F. Yeni enerji və xüsusi sənaye sahələri
F.1 Yeni enerji (litium batareya/pv):
1. Litium batareya lövhəsi (antistatik məsaməli vantuz, toz əleyhinə), fotovoltaik şüşə (böyük əmzikli silikon vantuz, cızıq yoxdur)
F.2 Çap və kağız
1. Kağız/çap materialının tutulması (uducu kağız materialı, yırtılmanın və mürəkkəbin çirklənməsinin qarşısını almaq üçün cüzi mənfi təzyiq)
III. Əsas uyğunlaşma məntiqinin xülasəsi
| İş parçasının xüsusiyyətləri | Pipet adaptasiyası proqramı | Müvafiq sənaye ssenariləri |
| İncə / Kövrək / Dəqiq | Silikon/keramika material, mikro mənfi təzyiq, mikro sorma başlığı | Elektron yarımkeçiricilər, əczaçılıq |
| Ağır əşyalar / Böyük ölçü | Rezin material, böyük diametrli vantuz, çoxlu vantuz | Avtomobillər, logistik panellər |
| Sağlamlıq/Çirklənmənin qarşısının alınması | Qida/tibbi dərəcəli silikon, təmizlənməsi asan struktur | Dərman, yemək |
| Yumşaq / nizamsız səthlər | Süngər material, deformasiyaya uğrayan vantuz | Avtomobilin salonu, yemək |
| Antistatik tələblər | Antistatik silikon, ion küləyi kömək edir | elektron yarımkeçirici |
Qaynar Teqlər: Yığcam vakuum sorma stəkanlar ZP2, vakuum vakum stəkanları toplu, sənaye vakuum tutucular
