Vakuum emiş, dörd əsas üstünlüyü olan sənaye avtomatlaşdırmasında "çevik tutma" üçün əsas həll yoludur: zərərsiz tutma, çox material/düzgün olmayan iş parçalarına uyğunlaşma, təmiz və ətraf mühitin qorunması və çevik əməliyyat. O, iş parçalarının müxtəlif sənaye xüsusiyyətlərinə (nazik/qalın, dəqiq/kobud, sanitar/standart) uyğunlaşdırıla bilər.
Cube Vakuum Sortucuları ZP2
Commaelec yüksək keyfiyyətli Cube Vakuum Emiş Kubokları ZP2 təklif edən aparıcı zavoddur. Çevik quraşdırma, müxtəlif ölçülər, Emiş kuboku adapter və ya bufer mötərizə ilə gələ bilər，Vakuum girişinin istiqaməti şaquli və yan istiqamətlər də daxil olmaqla çevikdir. Litium batareya sənayesi üçün uyğun tam paslanmayan polad aksesuarlar da var.
Klikləyin və Seçimi Başlayın
》Məhsul Məlumatına Qayıdın
Cube Vakuum Sortucuları ZP2
ZP2 Series Cube Vakuum Yastığı Bölməsi

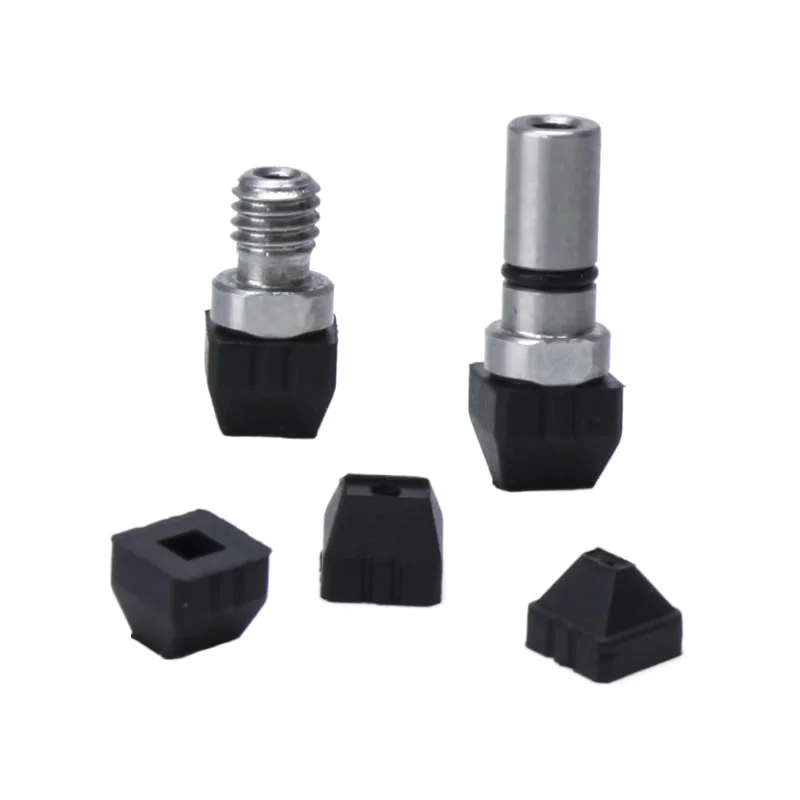

ZP2-T Seriyası Adapter Kub Vakuum Yastığı ilə
Təsvir
Necə Sifariş Vermək olar
Spesifikasiyalar / Material
Tətbiqlər
Resurs
Cube Vakuum Emiş Kubokları ZP2 mikro və kvadrat/düzbucaqlı iş parçaları üçün hazırlanmış ultra kompakt kvadrat formalı vakuum stəkanlarıdır. Ultra kompakt ölçüləri və dəqiq tutma qabiliyyəti ilə onlar dəqiq avtomatlaşdırılmış istehsal xətlərində incə komponentlərin idarə edilməsi üçün idealdır. Mikroelektronika və dəqiq avadanlıq üçün əsas komponent kimi, bu fincanlar son dərəcə yüngüldür və robotik son effektlər üzərindəki yükü effektiv şəkildə azaldır. Onlar xüsusilə kiçik iş parçalarının yüksək sürətli, yüksək tezlikli işləməsi üçün uyğundur.
Tipik tətbiq ssenariləri:
1.Elektron istehsal, o cümlədən çip yığılması, mikro-rezistorlar/kondenserlər və PCB mikro lehimli komponentlərin idarə edilməsi.
2.Dəqiq aparat:mikro vintlər, kvadrat metal yay lövhələri və miniatür podşipniklər daxil olmaqla, ultra kompakt komponentlərin avtomatlaşdırılmış yüklənməsi və idarə edilməsi.
3.Optik Cihazlar:Mikro Linzaların və Kvadrat Optik Şüşə Slipslərin Tozsuz Tutulması və Yerləşdirilməsi, Silikon Material İz buraxmanın qarşısını ala bilər.
Kub Vakuum Emiş Kuboklarının Əsas Aspektləri ZP2
Yastıq çeşidləri
Düz tip:Sabit emişli hamar, sərt səthlər üçün idealdır
Qabırğalı düz:Yüngül toxumalı səthlərdə əlavə sızdırmazlığı təmin edir
Körük növü:Qeyri-bərabər səthlərə uyğunlaşır və təmas zamanı təsirləri azaldır
Çoxsaylı pad növləri müxtəlif sənaye avtomatlaşdırma ehtiyacları üçün çevik seçim imkanı verir
Materiallar
NBR:Ümumi idarəetmə üçün sərfəli, aşınmaya davamlıdır
Silikon:Yüksək temperatura davamlı və zərif səthlərdə yumşaqdır
Poliuretan (PU):Yüksək dövrəli əməliyyatlar üçün davamlıdır
FKM / EPR:Xüsusi mühitlər üçün kimyəvi davamlıdır
Xüsusi iş parçası tələblərinə uyğun olmaq üçün Commaelec-dən əldə edilə bilən fərdi material seçimləri
Tez-tez verilən suallar
ZP və ZP2 arasındakı fərq nədir?
ZP seriyası: Daha sadə quruluşa malik ümumi tətbiqlər üçün standart vantuzlar
ZP2 seriyası: Yüksək sərtlik, top birləşmə dizaynı qeyri-bərabər və ya meylli səthlərə daha yaxşı uyğunlaşma imkanı verir.
ZP2 ZP ilə müqayisədə daha güclü sabitlik, daha ağır yükün idarə edilməsi və daha çox material seçimləri təmin edir
ZP2 yastıqlarının ümumi növləri hansılardır?
Düz tip, Qabırğalı düz və Körüklü tip
Hər bir növ səthin vəziyyəti, iş parçasının ölçüsü və işləmə tələbləri üçün optimallaşdırılmışdır
Commaelec dəqiq tətbiqi təmin etmək üçün çoxlu ölçülər və konfiqurasiyalar təqdim edir
ZP2 fincanları adapterlərlə birlikdə gəlirmi?
Bəli, Cube Vakuum Emiş Kubokları ZP2 adapterlər və ya bufer mötərizələri ilə istifadə edilə bilər
Həm şaquli, həm də yan vakuum giriş birləşmələrini dəstəkləyir
Avtomatlaşdırılmış sistemlərə və robot qollara çevik inteqrasiyanı asanlaşdırır

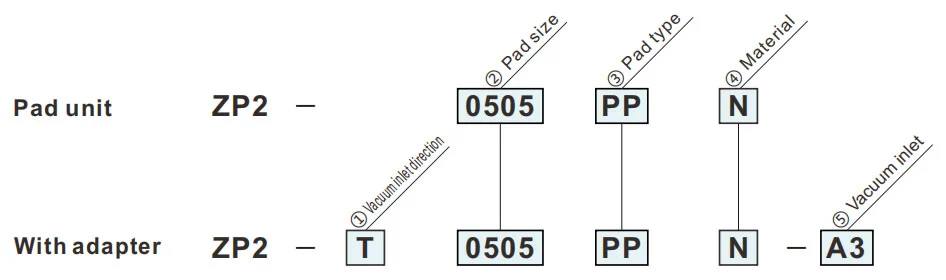

Necə Sifariş Vermək olar

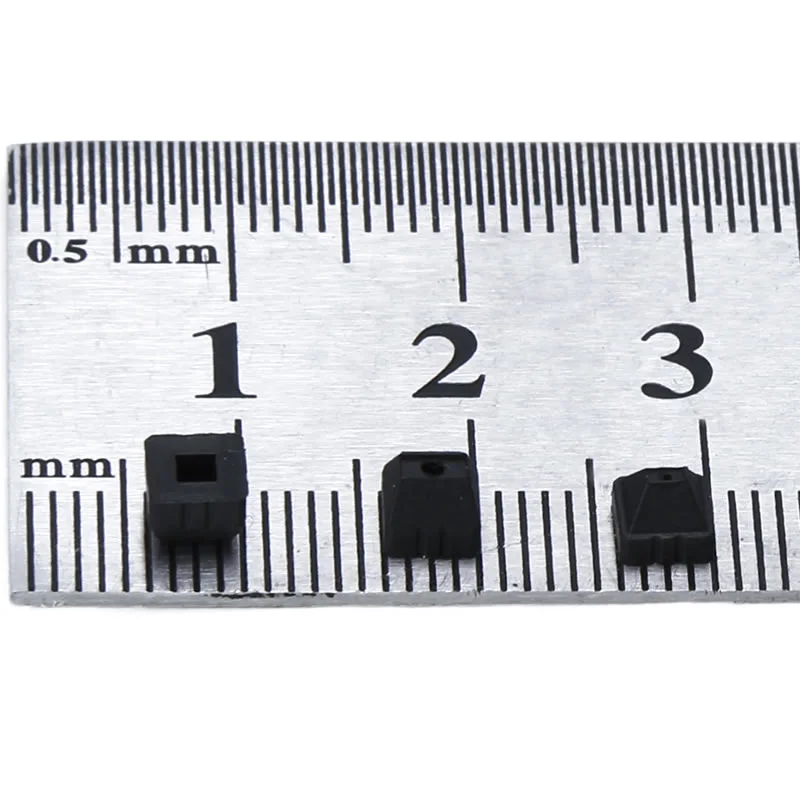

- Kvadrat formalı super kiçik əmziklər.
- 5 növ 0,5 x 0,5 - 2 x 2,8
- Yarımkeçirici çiplər kimi kiçik iş parçaları üçün.
| ①Vakuum giriş istiqaməti | |
| T | Şaquli |
| ②Pad ölçüsü | |
| 0505 | 0,5 x 0,5 mm |
| 0513 | 0,5 x 1,3 mm |
| 0816 | 0,8 x 1,6 mm |
| 1328 | 1,3 x 2,8 mm |
| 2028 | 2,0 x 2,8 mm |
| ④Material | |
| N | NBR |
| S | Silikon kauçuk |
| U | Uretan rezin |
| F | FKM |
| GN | Keçirici NBR |
| GS | Keçirici silikon kauçuk |
Yaşıl simvol fərdiləşdirilmiş modellərdir.
| ⑤Vakuum girişi | |
| 03 | ø3düz |
| A3 | M3x0,5 (Kişi) |
| ③Pad növü | |
| PP | Kub növü |
Ölçülər (mm)
Yaşıl simvol fərdiləşdirilmiş modellərdir.
PP
Kub növü
Adapterin montaj ölçüləri
| Model | A | B | C | D | øE | |||
|
② Pad Ölçü |
③ Pad növü |
④ Pad Material |
||||||
| ZP2 | 0505 | PP |
N S U F GN GS |
0.5 | 0.75 | 0.5 | 0.75 | 0.4 |
| 0513 | 0.5 | 0.7 | 1.3 | 1.5 | ||||
| 0816 | 0.8 | 1 | 1.6 | 1.8 | ||||
| 1328 | 1.3 | 1.5 | 2.8 | 3 | 1 | |||
| 2028 | 2 | 2.2 | ||||||
İstinad üçün model: ZP2-0505PPN
ZP2-T
Şaquli
03
| Model | Adapter | |||||
|
① Vakuum giriş istiqamət |
② Pad Ölçü |
③ Pad növü |
④ Pad Material |
⑤ Vakuum giriş |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PP |
N S U F GN GS |
03 | PPH-001 |

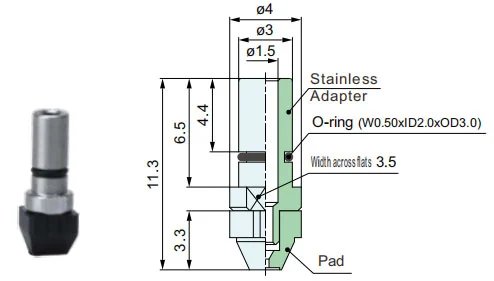

ZP2-T
Şaquli
A3
| Model | Adapter | |||||
|
① Vakuum giriş istiqamət |
② Pad Ölçü |
③ Pad növü |
④ Pad Material |
⑤ Vakuum giriş |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PP |
N S U F GN GS |
A3 | PPH-002 |
Yastıq materialı və xüsusiyyətləri
⚪: Az və ya heç bir təsiri yoxdur △: Şərtlərdən asılı olaraq istifadə edilə bilər X: Uyğun deyil
|
Material
Xüsusiyyətlər
|
Simvol | Durometr HS (±5°) |
Rəng of rezin |
Əməliyyat temperatur diapazon (°C) |
Yağ müqavimət benzin |
Yağ müqavimət benzol |
Baza müqavimət |
Turşu müqavimət |
Hava şəraitinə uyğunluq | Ozon müqavimət |
Aşınma müqavimət |
Suya davamlı | Solvent müqavimət (benzol, toluol) |
Ərizə |
| NBR | N | 50 | Qara | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Ümumi işlərin köçürülməsi, Oluklu taxta, Şpon lövhə, Dəmir lövhə və s |
| Silikon kauçuk | S | 45 ~ 50 | Ağ | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarımkeçirici, Dökümdən çıxarılması, İncə iş, Qida prosessoru |
| Uretan rezin | U | 50 ~ 60 | Qəhvəyi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu taxta, Dəmir boşqab, Şpon boşqab |
| FKM | F | 60 | Qara | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimya işi |
| Keçirici NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarımkeçiricinin ümumi işi (Statik elektrik müqaviməti) | |
| Keçirici silikon sürtgəc | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarımkeçirici (Statik elektrik) |
Yuxarıdakı cədvəl mövzu rezin materiallarının yalnız ümumi xüsusiyyətlərini əhatə edir. Mavi simvol xüsusi hazırlanmış modellərdir.
Müxtəlif sənaye sahələrində pnevmatik komponentlərin (vakuum emiş kuboku) tətbiqi konturları
I. Əsas güclü tərəflər
II. Tətbiqlərin sənaye üzrə çıxarılması
A. Tibb və tibb sənayesi
A.1: Əsas tələblər:Təmiz və çirklənmədən (FDA/GMP uyğun), yumşaq və zərərsiz və çarpaz çirklənmənin qarşısının alınması
A.2 Əsas ssenarilər:
1. Əczaçılıq qablaşdırması: dərman şüşəsi / əczaçılıq boşqabı / infuziya çantası pikap (qida dərəcəli silikon vantuz, hissəciklərin tökülməsi yoxdur)
2. Tibbi cihazın yığılması: cərrahi alətlər/tibbi kateterlər/protezlə işləmə hissələri (tənzimlənən mənfi təzyiq, deformasiyadan qorunma)
3. Bioloji laboratoriya: petri qabı/sentrifuqa borusu/reagent kartı transferi (kimyəvi maddələrə davamlı, steril uyğun)
B. Elektronika və yarımkeçiricilər sənayesi
B.1 Əsas tələblər:antistatik (10⁶-10¹¹Ω), dəqiq yerləşdirmə (səhv ≤0.01mm), cızıqlara qarşı müqavimət
B.2 Əsas ssenarilər:
1. Çip/Yarımkeçirici: vafli işləmə, çip qablaşdırma (məsaməli keramika/antistatik silikon vantuz, qırılmanın qarşısını almaq üçün vahid mənfi təzyiq)
2. PCB/komponentlər: Çevik PCB, mikro komponentlər (0402 rezistorlar) səthə quraşdırılmış (buruşmanın/yırtılmanın qarşısını almaq üçün nazik silikon/gel/mikro vantuzlar)
3. Ekran: LCD/OLED panel, toxunma şüşəsi (yüksək şəffaf material, ləkə və cızıq yoxdur)
C. Avtomobil və avtomobil hissələri sənayesi
C.1 Əsas tələblər:böyük emiş (tək emiş diski ≥500N), çox spesifikasiyalı uyğunlaşma (metal/plastik/şüşə), sürüşməyən
C.2 Əsas ssenarilər:
4. Korpus istehsalı: polad boşqab / qapı çərçivəsi ilə işləmə qaynağı (böyük diametrli rezin / çox vantuz sırası, sürüşməyə qarşı tekstura)
5. Şüşə / İnteryer: Ön şüşənin quraşdırılması, oturacaqların dəri səthinin köçürülməsi (temperatura davamlı silikon / süngər vantuzları, deformasiyadan qorunma)
6. Hissələr: mühərrik silindr gövdəsi / sürət qutusu gövdəsi (vakuum + mexaniki kilid, düşməyə qarşı)
D. Qida və qablaşdırma sənayesi
D.1 Əsas tələblər:Qida dərəcəli material (FDA sertifikatlı), təmizlənməsi asan, əzməyə davamlıdır
D.2 Əsas ssenarilər:
1. Qida ilə işləmə: bişmiş mallar / təzə ət / meyvələrin çeşidlənməsi (aşağı emiş süngər vantuz, qoxusuz və yuyulması asan)
2. Qablaşdırmanın avtomatlaşdırılması: qablaşdırma çantasının açılması, steril karton qəlibləmə (statik aradan qaldırılması/çox nöqtəli emiş, nazik/sərt qablaşdırma üçün uyğundur)
E. Logistika və anbar sənayesi
E.1 Əsas tələblər:səmərəli uyğunlaşma (malların bir çox spesifikasiyası), sabit təzyiq, düşməyə qarşı
E.2 Əsas ssenarilər:
1. Kartonla işləmə: e-ticarət karton çeşidlənməsi (tənzimlənən emiş massivi, vakuum təzyiqi)
2. Boşqab/rulon: Taxta lövhə/plastik film rulonunun ötürülməsi (uzun zolaq/halqavari vantuz, ofsetin qarşısını almaq üçün vahid adsorbsiya)
F. Yeni enerji və xüsusi sənaye sahələri
F.1 Yeni enerji (litium batareya/pv):
1. Litium batareya lövhəsi (antistatik məsaməli vantuz, toz əleyhinə), fotovoltaik şüşə (böyük əmzikli silikon vantuz, cızıq yoxdur)
F.2 Çap və kağız
1. Kağız/çap materialının tutulması (uducu kağız materialı, yırtılmanın və mürəkkəbin çirklənməsinin qarşısını almaq üçün cüzi mənfi təzyiq)
III. Əsas uyğunlaşma məntiqinin xülasəsi
| İş parçasının xüsusiyyətləri | Pipet adaptasiyası proqramı | Müvafiq sənaye ssenariləri |
| İncə / Kövrək / Dəqiq | Silikon/keramika material, mikro mənfi təzyiq, mikro sorma başlığı | Elektron yarımkeçiricilər, əczaçılıq |
| Ağır əşyalar / Böyük ölçü | Rezin material, böyük diametrli vantuz, çoxlu vantuz | Avtomobillər, logistik panellər |
| Sağlamlıq/Çirklənmənin qarşısının alınması | Qida/tibbi dərəcəli silikon, təmizlənməsi asan struktur | Dərman, yemək |
| Yumşaq / nizamsız səthlər | Süngər material, deformasiyaya uğrayan vantuz | Avtomobilin salonu, yemək |
| Antistatik tələblər | Antistatik silikon, ion küləyi kömək edir | elektron yarımkeçirici |
