Vakuum emiş, dörd əsas üstünlüyü olan sənaye avtomatlaşdırmasında "çevik tutma" üçün əsas həll yoludur: zərərsiz tutma, çox material/düzgün olmayan iş parçalarına uyğunlaşma, təmiz və ətraf mühitin qorunması və çevik əməliyyat. O, iş parçalarının müxtəlif sənaye xüsusiyyətlərinə (nazik/qalın, dəqiq/kobud, sanitar/standart) uyğunlaşdırıla bilər.
Yüksək Sərtlikli Bilyalı Vakuum Sortucuları ZP2
Peşəkar istehsalçı olaraq biz sizə yüksək keyfiyyətli, Yüksək Sərtlikli Bilyalı Vakuum Vakumlu Emiş Kubokları ZP2 təqdim etməyə çalışırıq. Məhsullarımız müstəsna sabitliyə malikdir və bu, onları xüsusilə ağır iş parçaları və qeyri-bərabər səthlərə malik olanlarla işləmək üçün əlverişli edir. Unikal bilyalı birləşmə dizaynı avtomatik olaraq əyilmiş səthlərə uyğunlaşır və bununla da sorma etibarlılığını əhəmiyyətli dərəcədə artırır. Bu məhsul seriyası NBR, silikon, PU, FKM və EPR daxil olmaqla geniş ölçülərdə və materiallarda mövcuddur və xüsusi tətbiq tələblərinizə cavab vermək üçün fərdiləşdirilə bilər. Bundan əlavə, kövrək iş parçaları üçün hərtərəfli səth qorunmasını təmin etmək üçün əlavə bir tampon dizaynı mövcuddur.
Klikləyin və Seçimi Başlayın
》Məhsul Məlumatına Qayıdın
Yüksək Sərtlikli Bilyalı Vakuum Sortucuları ZP2
ZP2-TF Seriyası Adapterli Vakuum Yastiqciqları ilə Ağır İstifadəyə Dair Bilyalı Qovşaq Tipi
ZP2-TF Seriyası Bufer Vakuum Yastiqciqları Olan Ağır Dayanıqlı Bilyalı Qovşaq Tipi
ZP2-XF Seriyası Adapter Vakuum Yastiqciqları ilə Ağır Yük Daşıyıcı Qovşaq Tipi
ZP2-XF Seriyası Bufer Vakuum Yastiqciqları ilə Ağır Yük Daşıyıcı Qovşaq Tipi
Təsvir
Necə Sifariş Vermək olar
Spesifikasiyalar / Material
Tətbiqlər
Resurs
Effektiv, yüksək sərtliyə malik ZP2 kürə birləşməli vakuum vakuum stəkanlarının istehsalçısı olaraq, Commaelec qabaqcıl vakuum möhürləmə və təzyiq saxlama texnologiyalarından istifadə edir. Yüksək Sərtlikli Bilyalı Vakuum Emiş Kubokları ZP2 sənaye avtomatlaşdırması ilə işləmə tətbiqləri üçün nəzərdə tutulmuş ağır vakuum tutucudur. O, xüsusi olaraq ağır, qeyri-bərabər səthlərə malik olan və ya maillikdə yerləşdirilmiş iş parçalarını tutmaq üçün hazırlanmışdır. Yüksək sərtlikli konstruktiv çərçivəni top birləşmə mexanizmi ilə birləşdirərək, bu vantuz güclü tutma qüvvəsini təmin edir, eyni zamanda iş parçasının səthinə optimal şəkildə uyğunlaşmaq üçün bucağını avtomatik tənzimləyir və bununla da həm sorma dayanıqlığını, həm də əməliyyat təhlükəsizliyini artırır.
Əsas Xüsusiyyətlər
Yüksək Sərtlikli Quruluş:Yüksək Sərtlikli Bilyalı Vakuum Emiş Kubokları ZP2 ağır iş parçası ilə işləmək üçün idealdır və deformasiyaya yüksək davamlıdır.
Bilyalı fırlanan dizayn:Qeyri-bərabər və ya meylli səthlərə uyğunlaşır.
Güclü emiş:Sabit və etibarlı idarəetmə əməliyyatlarını təmin edir.
Çoxsaylı Ölçülər və Materiallar:Müxtəlif əməliyyat şəraitinə uyğunlaşır.
İsteğe bağlı yastıqlama mexanizmi:Kontakt təsirini minimuma endirir və iş parçasını qoruyur.
Üstünlüklər
Yüksək Sərtlik və Ağır Yük
Deformasiya olmadan ağır iş parçaları ilə işləmək üçün nəzərdə tutulmuş gücləndirilmiş konstruksiya
Davamlı sənaye əməliyyatı zamanı sabit emiş qüvvəsini saxlayır
Uzun xidmət müddəti üçün ciddi keyfiyyət nəzarəti ilə Commaelec tərəfindən istehsal edilmişdir
Bilyalı birləşmə / fırlanan dizayn
Qeyri-bərabər və ya meylli səthlərə uyğun olaraq bucaq tənzimləməsinə imkan verir
Sızdırmazlıq fəaliyyətini yaxşılaşdırır və hava sızmasını azaldır
Həqiqi istehsal mühitlərində tutma sabitliyini artırır
Müxtəlif Pad növləri
Fərqli iş parçası şərtlərinə uyğunlaşmaq üçün çoxlu yastıq strukturları mövcuddur
Həm hamar, həm də bir qədər toxumalı səthləri dəstəkləyir
Tətbiq ehtiyaclarına əsaslanan çevik seçim
Qabırğa ilə düz
Yüksək Sərtlikli Bilyalı Vakuum Emiş Kuboku ZP2 metal təbəqələr və şüşə kimi düz və hamar səthlər üçün uyğundur.
Yivli dizayn sızdırmazlığı yaxşılaşdırır və sürüşmənin qarşısını alır
Yüksək sürətli avtomatlaşdırmada ardıcıl emiş təmin edir
Körüklər
Əyri və ya qeyri-bərabər səthlər üçün uyğundur
Yastıqlama effekti və hündürlük kompensasiyası təklif edir
Seç və yerləşdir tapşırıqları zamanı yerləşdirmə səhvlərini azaldır
Materialların geniş çeşidi
NBR:Ümumi istifadə üçün sərfəli və aşınmaya davamlıdır
Silikon:Yüksək temperaturlu mühitlər üçün uyğundur
İB:Tez-tez əməliyyatlar üçün yüksək davamlılıq
FKM:Əla kimyəvi müqavimət
Xüsusi materiallar (məsələn, antistatik) Commaelec-dən əldə edilə bilər
Böyük diametrlər
Yüksək Sərtlikli Bilyalı Vakuum Emiş Kubokları ZP2 müxtəlif yük tələblərini ödəmək üçün geniş diametrlərdə - φ40-dan φ125-ə qədər mövcuddur.
Daha böyük diametrlər ağır hissələr üçün daha güclü tutma qüvvəsi təmin edir
Ağırlığa və səthin vəziyyətinə görə asan seçim
Çevik montaj
Daxili və xarici dişli birləşmələri dəstəkləyir
Adapterlər və bufer mötərizələri ilə uyğun gəlir
Fərqli planlar üçün şaquli və ya yanal vakuum giriş variantları
Tamponlama Seçimləri
İsteğe bağlı yastıqlama quruluşu təmas zamanı təsirləri azaldır
Şüşə və ya örtülmüş materiallar kimi kövrək səthləri qoruyur
İdarəetmə təhlükəsizliyini və məhsulun keyfiyyətini yaxşılaşdırır
Tətbiqlər
Avtomatlaşdırılmış istehsal xətləri və robot qolları
Metal təbəqələr, şüşə panellər və böyük komponentlərlə işləmə
Litium batareya və elektronika sənayesi (paslanmayan polad seçimləri mövcuddur)
Ağır və ya qeyri-bərabər iş parçalarının sabit tutulmasını tələb edən istənilən ssenari

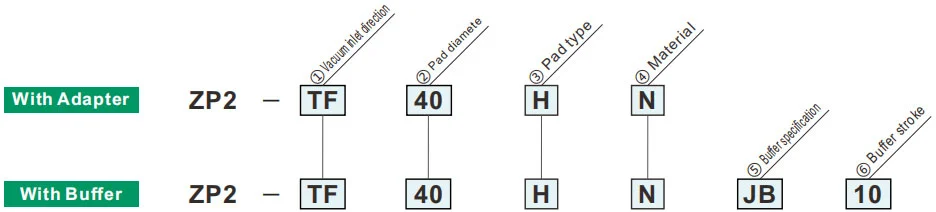

Necə Sifariş Vermək olar
| ①Vakuum giriş istiqaməti | |
| TF | Şaquli |
| XF | Yanal |
| ②Pad diametri | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Material | |
| N | NBR |
| S | Silikon kauçuk |
| U | Uretan rezin |
| F | FKM |
Yaşıl simvol fərdiləşdirilmiş modellərdir
| ⑥Bufer vuruşu | Yastıq diametri | ||||||
| 40 | 50 | 63 | 80 | 100 | 125 | ||
| 10 | 10 mm | ● | ● | ||||
| 25 | 25 mm | ● | ● | ||||
| 30 | 30 mm | ● | ● | ||||
| 50 | 50 mm | ● | ● | ||||
| 75 | 75 mm | ● | ● | ||||
| 100 | 100 mm | — | ● | ||||
| ③Pad növü | |
| H | Qabırğa ilə düz |
| HB | Körük növü |
| ⑤ Bufer spesifikasiyası | |
| JB | Fırlanan (Mirinç, Kollu) |
| JF | Fırlanan (Polad, Kollu) |
Yay reaktiv qüvvəsi
| Bağlantı ipi | Sıxma anı ±5%[N·m] | Bufer vuruşu (mm) | Yay reaktiv qüvvəsi[N] | ||
| Pirinç, Buşinqli (JB) | Polad, kollu (JF) | 0 vuruşda | Tam vuruşda | ||
| M18x1.5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1.5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Yastıq materialı və xüsusiyyətləri
⚪: Az və ya heç bir təsiri yoxdur △: Şərtlərdən asılı olaraq istifadə edilə bilər X: Uyğun deyil
|
Material
Xüsusiyyətlər
|
Simvol | Durometr HS (±5°) |
Rəng of rezin |
Əməliyyat temperatur diapazon (°C) |
Yağ müqavimət benzin |
Yağ müqavimət benzol |
Baza müqavimət |
Turşu müqavimət |
Hava şəraitinə uyğunluq | Ozon müqavimət |
Aşınma müqavimət |
Suya davamlı | Solvent müqavimət (benzol, toluol) |
Ərizə |
| NBR | N | 50 | Qara | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Ümumi işlərin köçürülməsi, Oluklu taxta, Şpon lövhə, Dəmir lövhə və s |
| Silikon kauçuk | S | 45 ~ 50 | Ağ | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarımkeçirici, Dökümdən çıxarılması, İncə iş, Qida prosessoru |
| Uretan rezin | U | 50 ~ 60 | Qəhvəyi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu taxta, Dəmir boşqab, Şpon boşqab |
| FKM | F | 60 | Qara | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimya işi |
| Keçirici NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarımkeçiricinin ümumi işi (Statik elektrik müqaviməti) | |
| Keçirici silikon sürtgəc | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarımkeçirici (Statik elektrik) |
Yuxarıdakı cədvəl mövzu rezin materiallarının yalnız ümumi xüsusiyyətlərini əhatə edir. Mavi simvol xüsusi hazırlanmış modellərdir.
Müxtəlif sənaye sahələrində pnevmatik komponentlərin (vakuum emiş kuboku) tətbiqi konturları
I. Əsas güclü tərəflər
II. Tətbiqlərin sənaye üzrə çıxarılması
A. Tibb və tibb sənayesi
A.1: Əsas tələblər:Təmiz və çirklənmədən (FDA/GMP uyğun), yumşaq və zərərsiz və çarpaz çirklənmənin qarşısının alınması
A.2 Əsas ssenarilər:
1. Əczaçılıq qablaşdırması: dərman şüşəsi / əczaçılıq boşqabı / infuziya çantası pikap (qida dərəcəli silikon vantuz, hissəciklərin tökülməsi yoxdur)
2. Tibbi cihazın yığılması: cərrahi alətlər/tibbi kateterlər/protezlə işləmə hissələri (tənzimlənən mənfi təzyiq, deformasiyadan qorunma)
3. Bioloji laboratoriya: petri qabı/sentrifuqa borusu/reagent kartı transferi (kimyəvi maddələrə davamlı, steril uyğun)
B. Elektronika və yarımkeçiricilər sənayesi
B.1 Əsas tələblər:antistatik (10⁶-10¹¹Ω), dəqiq yerləşdirmə (səhv ≤0.01mm), cızıqlara qarşı müqavimət
B.2 Əsas ssenarilər:
1. Çip/Yarımkeçirici: vafli işləmə, çip qablaşdırma (məsaməli keramika/antistatik silikon vantuz, qırılmanın qarşısını almaq üçün vahid mənfi təzyiq)
2. PCB/komponentlər: Çevik PCB, mikro komponentlər (0402 rezistorlar) səthə quraşdırılmış (buruşmanın/yırtılmanın qarşısını almaq üçün nazik silikon/gel/mikro vantuzlar)
3. Ekran: LCD/OLED panel, toxunma şüşəsi (yüksək şəffaf material, ləkə və cızıq yoxdur)
C. Avtomobil və avtomobil hissələri sənayesi
C.1 Əsas tələblər:böyük emiş (tək emiş diski ≥500N), çox spesifikasiyalı uyğunlaşma (metal/plastik/şüşə), sürüşməyən
C.2 Əsas ssenarilər:
4. Korpus istehsalı: polad boşqab / qapı çərçivəsi ilə işləmə qaynağı (böyük diametrli rezin / çox vantuz sırası, sürüşməyə qarşı tekstura)
5. Şüşə / İnteryer: Ön şüşənin quraşdırılması, oturacaqların dəri səthinin köçürülməsi (temperatura davamlı silikon / süngər vantuzları, deformasiyadan qorunma)
6. Hissələr: mühərrik silindr gövdəsi / sürət qutusu gövdəsi (vakuum + mexaniki kilid, düşməyə qarşı)
D. Qida və qablaşdırma sənayesi
D.1 Əsas tələblər:Qida dərəcəli material (FDA sertifikatlı), təmizlənməsi asan, əzməyə davamlıdır
D.2 Əsas ssenarilər:
1. Qida ilə işləmə: bişmiş mallar / təzə ət / meyvələrin çeşidlənməsi (aşağı emiş süngər vantuz, qoxusuz və yuyulması asan)
2. Qablaşdırmanın avtomatlaşdırılması: qablaşdırma çantasının açılması, steril karton qəlibləmə (statik aradan qaldırılması/çox nöqtəli emiş, nazik/sərt qablaşdırma üçün uyğundur)
E. Logistika və anbar sənayesi
E.1 Əsas tələblər:səmərəli uyğunlaşma (malların bir çox spesifikasiyası), sabit təzyiq, düşməyə qarşı
E.2 Əsas ssenarilər:
1. Kartonla işləmə: e-ticarət karton çeşidlənməsi (tənzimlənən emiş massivi, vakuum təzyiqi)
2. Boşqab/rulon: Taxta lövhə/plastik film rulonunun ötürülməsi (uzun zolaq/halqavari vantuz, ofsetin qarşısını almaq üçün vahid adsorbsiya)
F. Yeni enerji və xüsusi sənaye sahələri
F.1 Yeni enerji (litium batareya/pv):
1. Litium batareya lövhəsi (antistatik məsaməli vantuz, toz əleyhinə), fotovoltaik şüşə (böyük əmzikli silikon vantuz, cızıq yoxdur)
F.2 Çap və kağız
1. Kağız/çap materialının tutulması (uducu kağız materialı, yırtılmanın və mürəkkəbin çirklənməsinin qarşısını almaq üçün cüzi mənfi təzyiq)
III. Əsas uyğunlaşma məntiqinin xülasəsi
| İş parçasının xüsusiyyətləri | Pipet adaptasiyası proqramı | Müvafiq sənaye ssenariləri |
| İncə / Kövrək / Dəqiq | Silikon/keramika material, mikro mənfi təzyiq, mikro sorma başlığı | Elektron yarımkeçiricilər, əczaçılıq |
| Ağır əşyalar / Böyük ölçü | Rezin material, böyük diametrli vantuz, çoxlu vantuz | Avtomobillər, logistik panellər |
| Sağlamlıq/Çirklənmənin qarşısının alınması | Qida/tibbi dərəcəli silikon, təmizlənməsi asan struktur | Dərman, yemək |
| Yumşaq / nizamsız səthlər | Süngər material, deformasiyaya uğrayan vantuz | Avtomobilin salonu, yemək |
| Antistatik tələblər | Antistatik silikon, ion küləyi kömək edir | elektron yarımkeçirici |
