Vakuum emiş, dörd əsas üstünlüyü olan sənaye avtomatlaşdırmasında "çevik tutma" üçün əsas həll yoludur: zərərsiz tutma, çox material/düzgün olmayan iş parçalarına uyğunlaşma, təmiz və ətraf mühitin qorunması və çevik əməliyyat. O, iş parçalarının müxtəlif sənaye xüsusiyyətlərinə (nazik/qalın, dəqiq/kobud, sanitar/standart) uyğunlaşdırıla bilər.

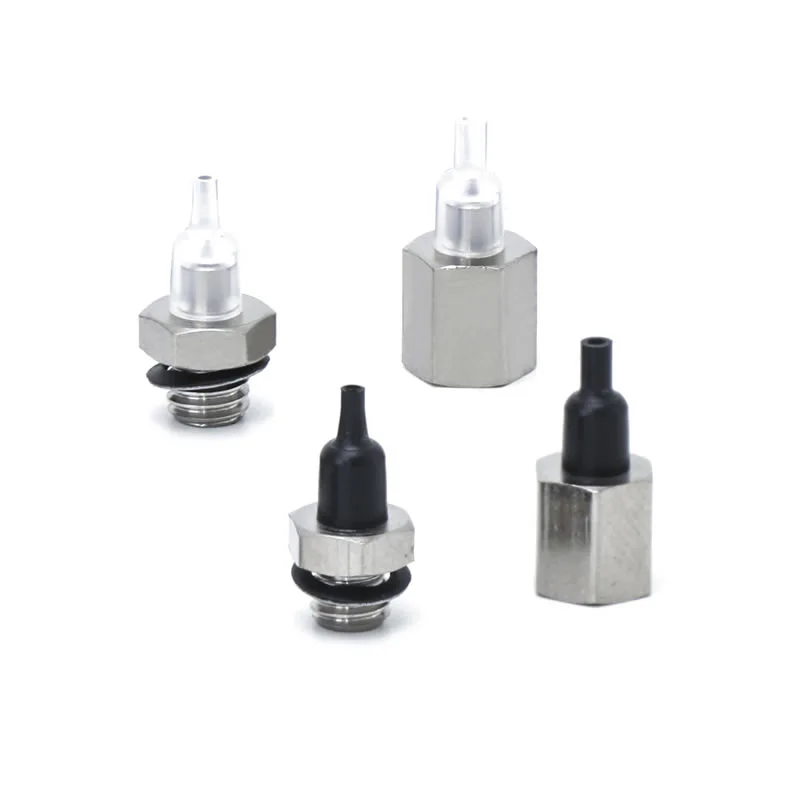

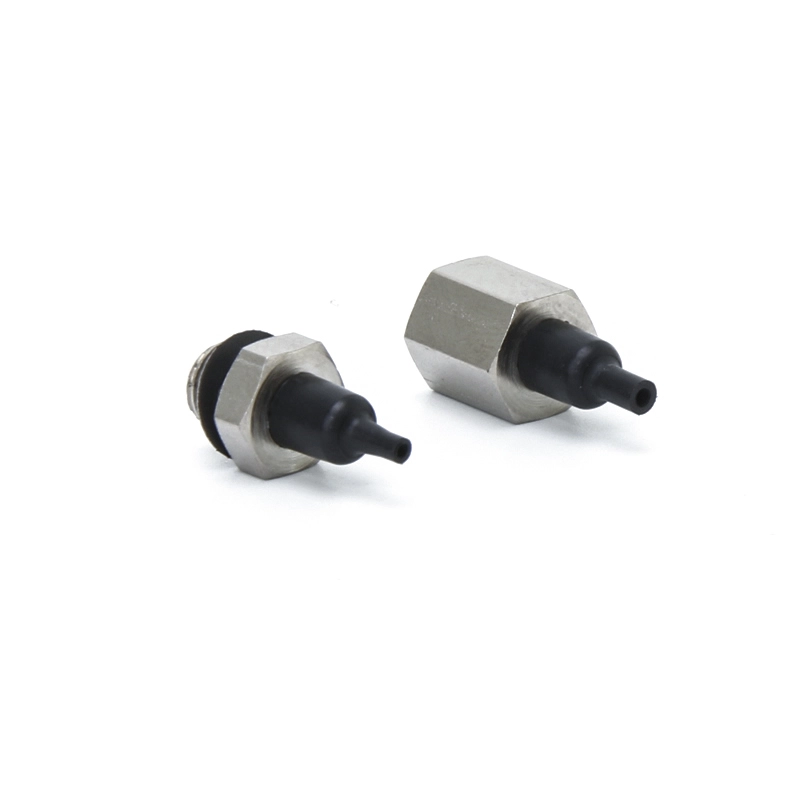

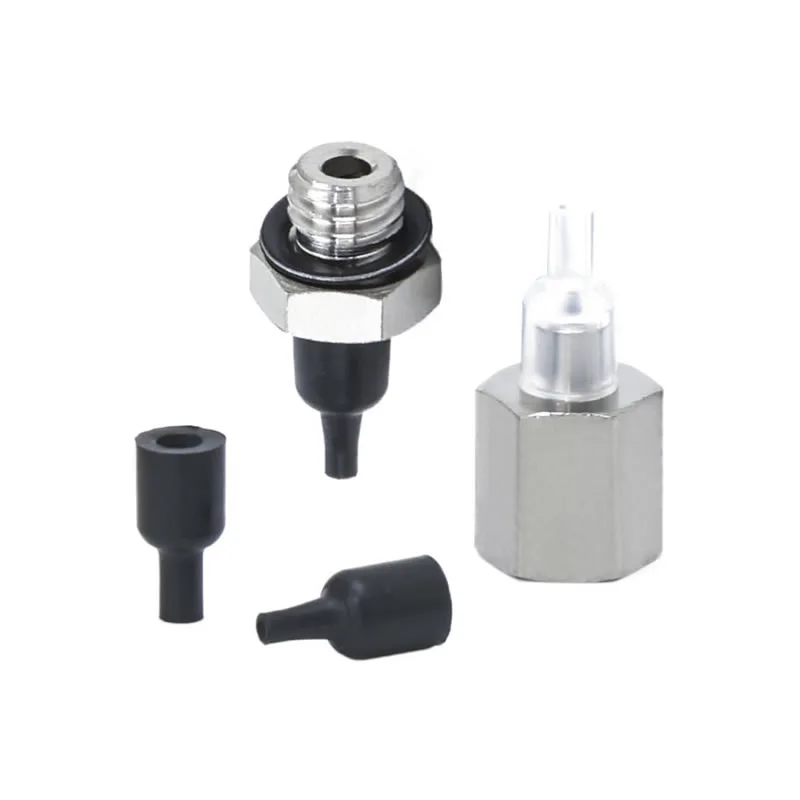

Nozzle Vakuum Emiş Kubokları ZP2
Aparıcı Çin istehsalçısı olaraq, zavodumuz millimetr miqyaslı iş parçaları üçün Xüsusi Nozzle Vakuum Emiş Kubokları ZP2 təklif edir. Ultra kompakt ø0.8mm-ø1.1mm diametrləri və yer qənaət edən inteqrasiya olunmuş nozzle ilə təchiz edilmiş bu birbaşa həll çiplər və mikro linzalar üçün idealdır. Biz elektronika və litium batareya sənayesi üçün anti-statik və tam paslanmayan polad hissələri ehtiyatda saxlayırıq.
Klikləyin və Seçimi Başlayın
》Məhsul Məlumatına Qayıdın
Nozzle Vakuum Emiş Kubokları ZP2
ZP2 Series Nozzle Vakuum Yastığı Bölməsi
Adapter Nozzle Vakuum Yastığı ilə ZP2-T Seriyası
Təsvir
Necə Sifariş Vermək olar
Spesifikasiyalar / Material
Tətbiqlər
Resurs
Ultra miniatür sorma yastığı kateqoriyasının bir hissəsi olaraq, bu Nozzle Vakuum Vakum Emiş Kubokları ZP2 ZP2 seriyasındakı ən kiçik modellərdən birini təmsil edən ø8mm və ø1.1mm standart diametrlərə malikdir. Onlar millimetr miqyaslı ölçüləri ölçən ultra kiçik iş parçaları ilə uyğun gəlir. Kompakt nozzle dizaynı qısa ucluq interfeysini birbaşa yastiqciq gövdəsinə birləşdirir, əlavə adapterlərə ehtiyacı aradan qaldırır və quraşdırma yerini əhəmiyyətli dərəcədə azaldır. Emiş ucu, optimal vakuum möhürlənməsini təmin edərək, mikroişlək səthləri ilə sıx təması təmin edən dar kənarlı sızdırmazlıq dodaq dizaynından istifadə edir.
Tipik tətbiqlərə daxildir
1.çip montajı, mikro-rezistorlar/kondensatorlar və elektron istehsalda PCB mikro lehimli komponentləri.
2. Yarımkeçiricilər sənayesi:yarımkeçirici vaflilər və mikro sensorlar kimi dəqiq komponentlərin tozsuz idarə edilməsi.
3.Dəqiq aparat:mikro vintlər, metal yay bıçaqları və miniatür podşipniklər daxil olmaqla, ultra kompakt komponentlərin avtomatlaşdırılmış qidalanması.
4.Optik cihazlar:miniatür linzalar və fiber optik birləşdiricilər kimi optik komponentlərin dəqiq tutulması və yerləşdirilməsi.
Tez-tez verilən suallar
SMC ZP2 nozzle yastıqları nə üçün istifadə olunur?
Nozzle Vakuum Emiş Kubokları ZP2 tez seçmə və yerləşdirmə əməliyyatları üçün vakuum ejektor sistemlərində istifadə olunur.
Birbaşa kubokda vakuum yaratmaq üçün nozzilərlə birləşdirilmişdir
Yüksək sürətli avtomatlaşdırma və robot idarəetməsi üçün uyğundur
Kiçik hissələr, qablaşdırma materialları və yüngül komponentlər üçün geniş istifadə olunur
Commaelec, davamlı istehsalda etibarlı performansı təmin edən oxşar sistem dizaynlarına uyğun sabit keyfiyyətli fincanlar təqdim edir.
Doğru emiş kuboku dizaynını necə seçmək olar?
Seçim faktiki iş şəraitinə əsaslanmalıdır:
İş parçasının səthi: hamar → düz tip; qeyri-bərabər → körük növü
Çəki və ölçü: daha ağır hissələr daha böyük diametr tələb edir
Ətraf mühit: yüksək temperatur və ya kimyəvi maddələr → silikon və ya FKM seçin
Döngə sürəti: yüksək sürətli xətlər yüngül, həssas dizaynlardan faydalanır
Commaelec materialları, ölçüləri və strukturları xüsusi tətbiqlərə uyğunlaşdırmağa kömək edən fərdiləşdirilmiş həlləri dəstəkləyir.
ZP2 seriyasındakı əsas pad növləri hansılardır?
Düz tip: hamar səthlər üçün maksimum təmas sahəsi
Qabırğalı düz: bir az kobud səthlərdə daha yaxşı sızdırmazlıq
Körük növü: qeyri-bərabər səthlərə uyğunlaşır və yastıqlama təmin edir

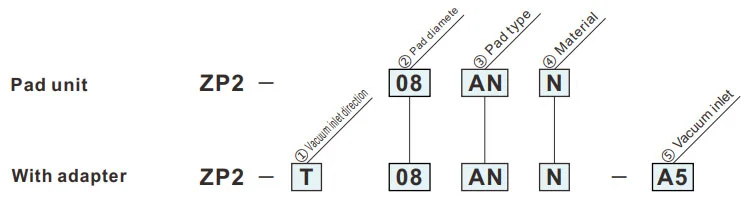

Necə Sifariş Vermək olar
- Kiçik komponentlərin adsorbsiyası üçün (məsələn, IC çipləri)
| ①Vakuum giriş istiqaməti | |
| T | Şaquli |
| ②Pad diametri (mm) | |
| 08 | ø0.8 |
| 11 | ø1.1 |
| ③Pad növü | |
| AN | Nozzle |
| ④Material | |
| N | NBR |
| S | Silikon kauçuk |
| U | Uretan rezin |
| F | FKM |
| GN | Keçirici NBR |
| GS | Keçirici silikon kauçuk |
Yaşıl simvol fərdiləşdirilmiş modellərdir.
| ⑤Vakuum girişi | ||
| A4 | Qadın ip | M4 x0.7 M5 x0.8 |
| A5 | ||
| B4 | Kişi sapı | M4 x0.7 |
| B5 | M5 x0.8 | |
Ölçülər (mm)
Yaşıl simvol fərdiləşdirilmiş modellərdir.
AN
Nozzle yastığı
| Model | øC | øD | |||
|
② Pad dia. |
③ Pad növü |
④ Pad Material |
|||
| ZP2 | 08 | AN |
N S U F GN GS |
1.6 | 0.8 |
| 11 | 2 | 1.1 | |||
İstinad üçün model: ZP2-11ANN
Adapterin montaj ölçüləri
ZP2-T
Şaquli
A4, A5
| Model | A | B | øC | øD | E | Adapter | |||||
|
① Vakuum giriş istiqaməti |
② Pad dia. |
③ Pad növü |
④ Pad Material |
⑤ Vakuum giriş |
|||||||
| ZP2 | T | 08 | AN |
N S U F GN GS |
A4 | 12.2 | 9.5 | 1.6 | 0.8 | M4 x0.7 | ZP2A-AN-A4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | A5 | 14.5 | 11 | 1.6 | 0.8 | M5 x0.8 | ZP2A-AN-A5 | ||||
| 11 | 2 | 1.1 | |||||||||
İstinad üçün model: ZP2-T11ANN-A5
ZP2-T
Şaquli
A4, A5
| Model | A | B | øC | øD | E | Adapter | |||||
|
① Vakuum giriş istiqamət |
② Pad dia. |
③ Pad növü |
④ Pad Material |
⑤ Vakuum giriş |
|||||||
| ZP2 | T | 08 | AN |
N S U F GN GS |
B4 | 14 | 4.5 | 1.6 | 0.8 | M4 x0.7 | ZP2A-AN-B4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | B5 | 15.5 | 5 | 1.6 | 0.8 | M5 x0.8 | ZP2A-AN-B5 | ||||
| 11 | 2 | 1.1 | |||||||||
İstinad üçün model: ZP2-T11ANGN-B5
Yastıq materialı və xüsusiyyətləri
⚪: Az və ya heç bir təsiri yoxdur △: Şərtlərdən asılı olaraq istifadə edilə bilər X: Uyğun deyil
|
Material
Xüsusiyyətlər
|
Simvol | Durometr HS (±5°) |
Rəng of rezin |
Əməliyyat temperatur diapazon (°C) |
Yağ müqavimət benzin |
Yağ müqavimət benzol |
Baza müqavimət |
Turşu müqavimət |
Hava şəraitinə uyğunluq | Ozon müqavimət |
Aşınma müqavimət |
Suya davamlı | Solvent müqavimət (benzol, toluol) |
Ərizə |
| NBR | N | 50 | Qara | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Ümumi işlərin köçürülməsi, Oluklu taxta, Şpon lövhə, Dəmir lövhə və s |
| Silikon kauçuk | S | 45 ~ 50 | Ağ | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarımkeçirici, Dökümdən çıxarılması, İncə iş, Qida prosessoru |
| Uretan rezin | U | 50 ~ 60 | Qəhvəyi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu taxta, Dəmir boşqab, Şpon boşqab |
| FKM | F | 60 | Qara | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimya işi |
| Keçirici NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarımkeçiricinin ümumi işi (Statik elektrik müqaviməti) | |
| Keçirici silikon sürtgəc | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarımkeçirici (Statik elektrik) |
Yuxarıdakı cədvəl mövzu rezin materiallarının yalnız ümumi xüsusiyyətlərini əhatə edir. Mavi simvol xüsusi hazırlanmış modellərdir.
Müxtəlif sənaye sahələrində pnevmatik komponentlərin (vakuum emiş kuboku) tətbiqi konturları
I. Əsas güclü tərəflər
II. Tətbiqlərin sənaye üzrə çıxarılması
A. Tibb və tibb sənayesi
A.1: Əsas tələblər:Təmiz və çirklənmədən (FDA/GMP uyğun), yumşaq və zərərsiz və çarpaz çirklənmənin qarşısının alınması
A.2 Əsas ssenarilər:
1. Əczaçılıq qablaşdırması: dərman şüşəsi / əczaçılıq boşqabı / infuziya çantası pikap (qida dərəcəli silikon vantuz, hissəciklərin tökülməsi yoxdur)
2. Tibbi cihazın yığılması: cərrahi alətlər/tibbi kateterlər/protezlə işləmə hissələri (tənzimlənən mənfi təzyiq, deformasiyadan qorunma)
3. Bioloji laboratoriya: petri qabı/sentrifuqa borusu/reagent kartı transferi (kimyəvi maddələrə davamlı, steril uyğun)
B. Elektronika və yarımkeçiricilər sənayesi
B.1 Əsas tələblər:antistatik (10⁶-10¹¹Ω), dəqiq yerləşdirmə (səhv ≤0.01mm), cızıqlara qarşı müqavimət
B.2 Əsas ssenarilər:
1. Çip/Yarımkeçirici: vafli işləmə, çip qablaşdırma (məsaməli keramika/antistatik silikon vantuz, qırılmanın qarşısını almaq üçün vahid mənfi təzyiq)
2. PCB/komponentlər: Çevik PCB, mikro komponentlər (0402 rezistorlar) səthə quraşdırılmış (buruşmanın/yırtılmanın qarşısını almaq üçün nazik silikon/gel/mikro vantuzlar)
3. Ekran: LCD/OLED panel, toxunma şüşəsi (yüksək şəffaf material, ləkə və cızıq yoxdur)
C. Avtomobil və avtomobil hissələri sənayesi
C.1 Əsas tələblər:böyük emiş (tək emiş diski ≥500N), çox spesifikasiyalı uyğunlaşma (metal/plastik/şüşə), sürüşməyən
C.2 Əsas ssenarilər:
4. Korpus istehsalı: polad boşqab / qapı çərçivəsi ilə işləmə qaynağı (böyük diametrli rezin / çox vantuz sırası, sürüşməyə qarşı tekstura)
5. Şüşə / İnteryer: Ön şüşənin quraşdırılması, oturacaqların dəri səthinin köçürülməsi (temperatura davamlı silikon / süngər vantuzları, deformasiyadan qorunma)
6. Hissələr: mühərrik silindr gövdəsi / sürət qutusu gövdəsi (vakuum + mexaniki kilid, düşməyə qarşı)
D. Qida və qablaşdırma sənayesi
D.1 Əsas tələblər:Qida dərəcəli material (FDA sertifikatlı), təmizlənməsi asan, əzməyə davamlıdır
D.2 Əsas ssenarilər:
1. Qida ilə işləmə: bişmiş mallar / təzə ət / meyvələrin çeşidlənməsi (aşağı emiş süngər vantuz, qoxusuz və yuyulması asan)
2. Qablaşdırmanın avtomatlaşdırılması: qablaşdırma çantasının açılması, steril karton qəlibləmə (statik aradan qaldırılması/çox nöqtəli emiş, nazik/sərt qablaşdırma üçün uyğundur)
E. Logistika və anbar sənayesi
E.1 Əsas tələblər:səmərəli uyğunlaşma (malların bir çox spesifikasiyası), sabit təzyiq, düşməyə qarşı
E.2 Əsas ssenarilər:
1. Kartonla işləmə: e-ticarət karton çeşidlənməsi (tənzimlənən emiş massivi, vakuum təzyiqi)
2. Boşqab/rulon: Taxta lövhə/plastik film rulonunun ötürülməsi (uzun zolaq/halqavari vantuz, ofsetin qarşısını almaq üçün vahid adsorbsiya)
F. Yeni enerji və xüsusi sənaye sahələri
F.1 Yeni enerji (litium batareya/pv):
1. Litium batareya lövhəsi (antistatik məsaməli vantuz, toz əleyhinə), fotovoltaik şüşə (böyük əmzikli silikon vantuz, cızıq yoxdur)
F.2 Çap və kağız
1. Kağız/çap materialının tutulması (uducu kağız materialı, yırtılmanın və mürəkkəbin çirklənməsinin qarşısını almaq üçün cüzi mənfi təzyiq)
III. Əsas uyğunlaşma məntiqinin xülasəsi
| İş parçasının xüsusiyyətləri | Pipet adaptasiyası proqramı | Müvafiq sənaye ssenariləri |
| İncə / Kövrək / Dəqiq | Silikon/keramika material, mikro mənfi təzyiq, mikro sorma başlığı | Elektron yarımkeçiricilər, əczaçılıq |
| Ağır əşyalar / Böyük ölçü | Rezin material, böyük diametrli vantuz, çoxlu vantuz | Avtomobillər, logistik panellər |
| Sağlamlıq/Çirklənmənin qarşısının alınması | Qida/tibbi dərəcəli silikon, təmizlənməsi asan struktur | Dərman, yemək |
| Yumşaq / nizamsız səthlər | Süngər material, deformasiyaya uğrayan vantuz | Avtomobilin salonu, yemək |
| Antistatik tələblər | Antistatik silikon, ion küləyi kömək edir | elektron yarımkeçirici |
