Vakuum emiş, dörd əsas üstünlüyü olan sənaye avtomatlaşdırmasında "çevik tutma" üçün əsas həll yoludur: zərərsiz tutma, çox material/düzgün olmayan iş parçalarına uyğunlaşma, təmiz və ətraf mühitin qorunması və çevik əməliyyat. O, iş parçalarının müxtəlif sənaye xüsusiyyətlərinə (nazik/qalın, dəqiq/kobud, sanitar/standart) uyğunlaşdırıla bilər.

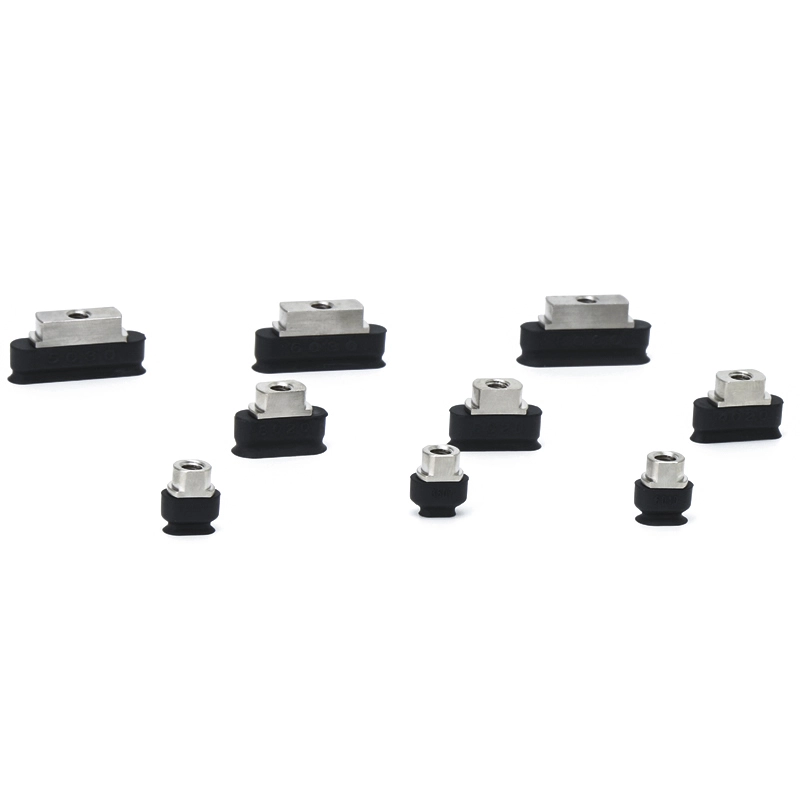

Oval vakuum sorma fincanları ZP2
Aparıcı Çin istehsalçısı olaraq, fabrikimiz qapalı məkanlarda incə iş parçaları üçün Xüsusi Oval Vakuum Emiş Kubokları ZP2 təklif edir. 12 spesifikasiyada (məsələn, 3,5 × 7 - 8 × 30 mm) mövcud olan bu təchizatçı tərəfindən birbaşa həll vahid təzyiq və tutuş sabitliyini təmin edir. İsteğe bağlı 6-50 mm tamponlar və antistatik materiallarla PCB, batareya və yüksək sürətli qablaşdırma xətləri üçün idealdır.
Klikləyin və Seçimi Başlayın
》Məhsul Məlumatına Qayıdın

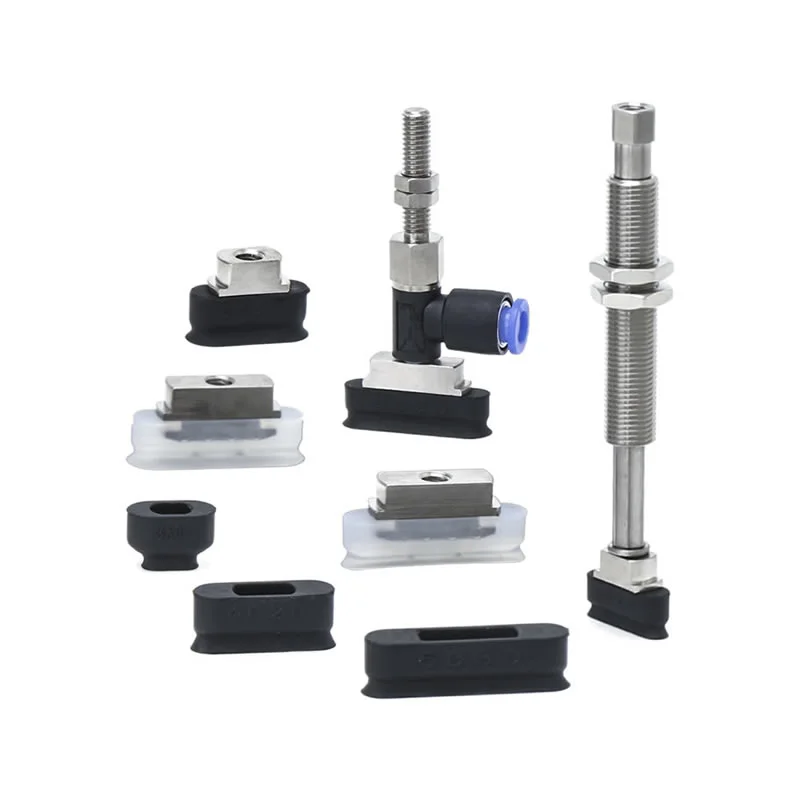

Oval vakuum sorma fincanları ZP2
ZP2 Series Oval Vakuum Yastiqciq

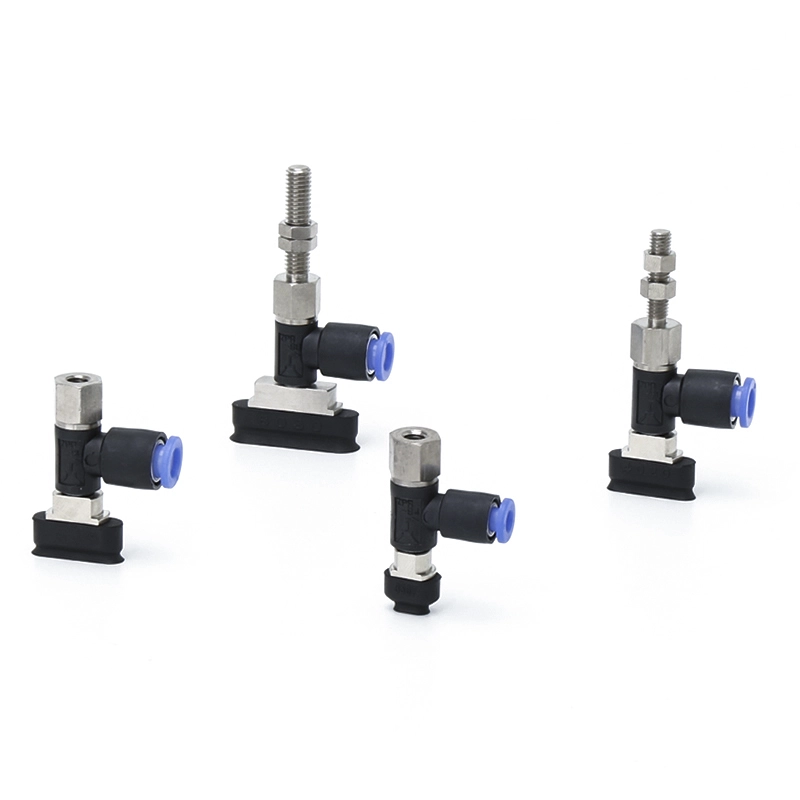

Adapter Oval Vakuum Yastığı ilə ZP2-T Seriyası

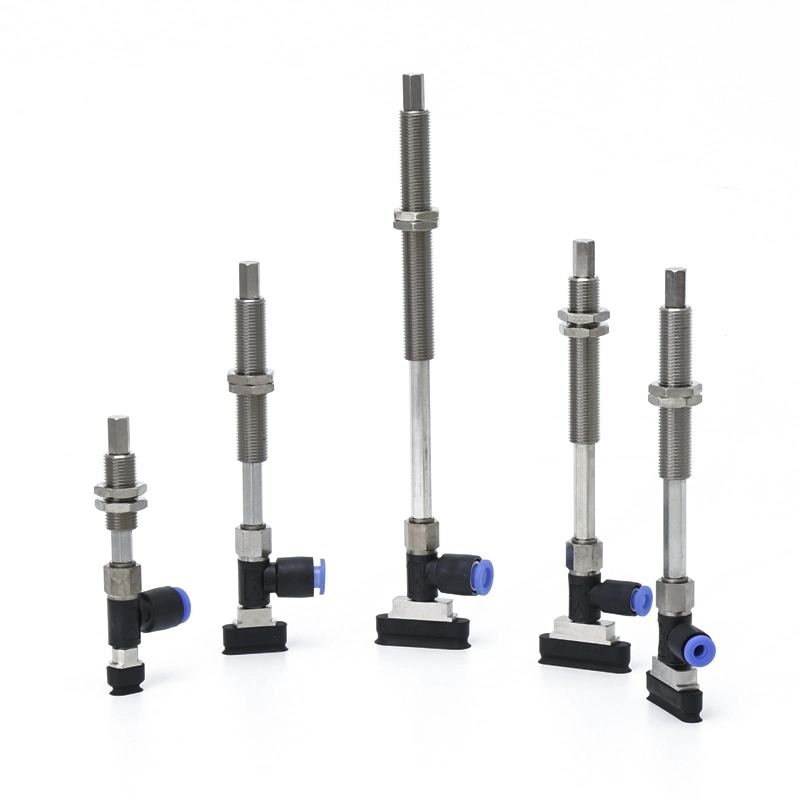

Tampon Oval Vakuum Yastığı ilə ZP2-T Seriyası
Adapter Oval Vakuum Yastığı ilə ZP2-R Seriyası

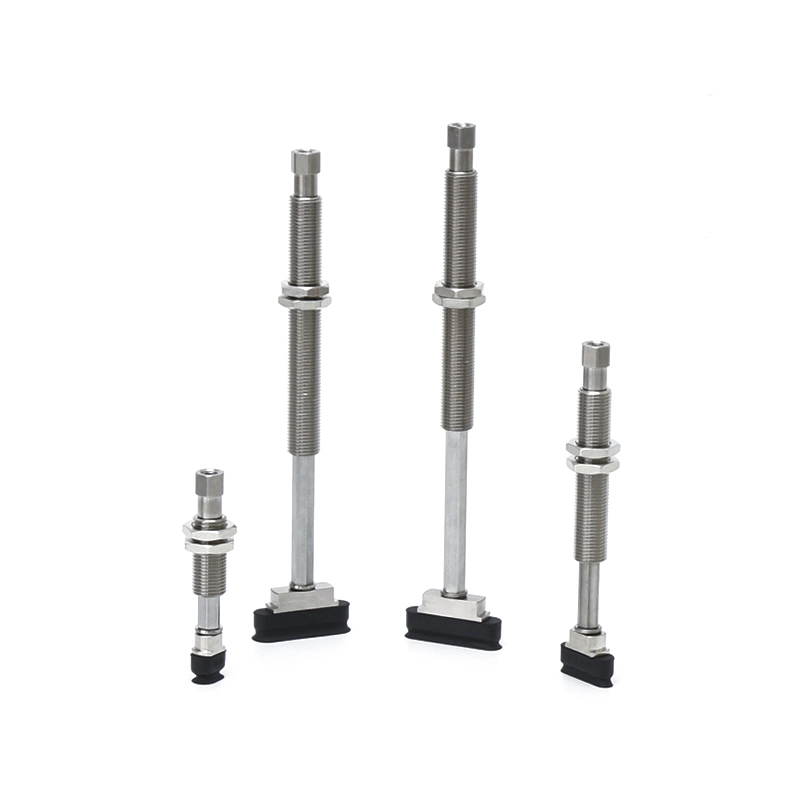

Tampon Oval Vakuum Yastığı ilə ZP2-R Seriyası
Təsvir
Necə Sifariş Vermək olar
Spesifikasiyalar / Material
Tətbiqlər
Resurs
Aparıcı Çin istehsalçısı olaraq, fabrikimiz elektronika və avtomobil sektorunun ciddi tələblərinə uyğunlaşdırılmış xüsusi Oval Vakuum Emiş Kubokları ZP2 həlləri təqdim edir. İstər yüksək həcmli təchizatçı, istərsə də son istifadəçi olmağınızdan asılı olmayaraq, ZP2 oval seriyamız dəqiq işləmə üçün lazım olan etibarlılığı təmin edir.
Əsas Texniki Xüsusiyyətlər və Spesifikasiyalar
1. Geniş Spesifikasiyalar Aralığı
Hər bir incə iş parçasına mükəmməl uyğunluğu təmin etmək üçün biz ZP2 Oval Vakuum Emiş Kubokları üçün 12 standart spesifikasiya təklif edirik:
Kompakt Ölçülər:3.5×7, 4×10, 5×10, 6×10mm.
Orta Uzunluqlar:4×20, 5×20, 6×20, 8×20 mm.
Genişləndirilmiş əhatə:4×30, 5×30, 6×30, 8×30 mm.
2. Sənaye Xüsusi Material Mükəmməlliyi
İş mühitinizə uyğunlaşdırmaq üçün yüksək keyfiyyətli materiallardan istifadə edirik:
Yüksək Keyfiyyətli Silikon və NBR:Ümumi təyinatlı və yüksək temperaturlu işlər üçün.
Antistatik (ESD) Materiallar:PCB və yarımkeçiricilərlə işləmək üçün vacibdir.
Tam Paslanmayan Polad Aksesuarlar:Litium Batareya Sənayesi üçün optimallaşdırılmış xüsusi konfiqurasiyalar.
Əsas üstünlüklər və əsas məqamlar
Məhdud Məkanlar üçün optimallaşdırılıb:Oval Vakuum Emiş Kuboklarının dar profili ZP2 izdihamlı PCB-ləri və ya dairəvi fincanların sadəcə uyğun gəlməyəcəyi dar qablaşdırma profillərini yüksək sıxlıqda seçməyə imkan verir.
Təkmilləşdirilmiş Tutuş Sabitliyi:Uzadılmış emiş sahəsi borular və ya sızdırmazlıq zolaqları kimi incə əşyalarda daha böyük "izləmə" təmin edərək, iş parçasının əyilməsi və ya sürüşməsi riskini əhəmiyyətli dərəcədə azaldır.
Çevik Quraşdırma:Həm şaquli, həm də yan vakuum girişlərini dəstəkləyir. Hər bir fincan kövrək səthlərə təsirini azaltmaq üçün adapter və ya tampon mötərizəsi (6mm–50mm vuruş) ilə birləşdirilə bilər.
Zavod-Birbaşa Təchizat:Çində yerləşən fabrikimiz qlobal satınalma üçün qısa müddətə və rəqabətədavamlı qiymətləri təmin edərək böyük həcmdə stokda olan məhsulları saxlayır.
Tipik Tətbiq Ssenariləri
Elektronika və Yarımkeçiricilər:PCB montajı, çevik dövrə lövhəsinin istehsalı və batareya elektrodunun yerləşdirilməsi.
Avtomobil hissələri:Oval vakuum sorma fincanları ZP2 tez-tez sızdırmazlıq zolaqlarının, uzadılmış trim hissələrinin və plastik profillərin idarə edilməsi və yığılması üçün istifadə olunur.
Qablaşdırma və Logistika:Yüksək sürətli etiketləmə, karton möhürləmə və uzunsov paketlərin çeşidlənməsi.

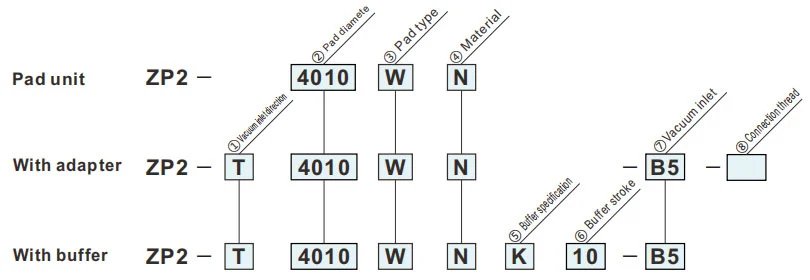

Necə Sifariş Vermək olar
- Adsorbsiya səthində məhdudiyyətlər olan iş parçaları üçün.
| ①Vakuum giriş istiqaməti | ⑦Vakuum girişi | ⑧Birləşdirici ip | ||
| T | Şaquli |
|
B5 |
— |
|
B50406 |
— | ||
| R | Yanal |
|
0406 |
B5 |
|
0406 |
A5 |
||
|
0406 |
— | ||
| ②Pad ölçüsü | |
| 3507 | 3,5 x 7 |
| 4010 | 4x10 |
| 5010 | 5x10 |
| 6010 | 6x10 |
| 4020 | 4x20 |
| 5020 | 5x20 |
| 6020 | 6x20 |
| 8020 | 8x20 |
| 4030 | 4x30 |
| 5030 | 5x30 |
| 6030 | 6x30 |
| 8030 | 8x30 |
| ③Pad növü | |
| W | Oval |
| ⑦Vakuum girişi | |
| B5 | M5x0.8(Qadın) |
| 04 | ø4Bir toxunuşla uyğunlaşma |
| 06 | ø6Bir toxunuşla uyğunlaşma |
| ④Material | |
| N | NBR |
| S | Silikon kauçuk |
| U | Uretan rezin |
| F | FKM |
| GN | Keçirici NBR |
| GS | Keçirici silikon kauçuk |
Yaşıl simvol fərdiləşdirilmiş modellərdir.
| ⑤Bufer spesifikasiyası | |
| K | Fırlanmayan |
| ⑥Bufer vuruşu | |
| 10 | 10 mm |
| 20 | 20 mm |
| 30 | 30 mm |
| 40 | 40 mm |
| 50 | 50 mm |
| ⑧Birləşdirici ip | |
| A5 | M5x0.8 (Kişi) |
| B5 | M5x0.8(Qadın) |
Ölçülər (mm)
Yaşıl simvol fərdiləşdirilmiş modellərdir.
PP
Kub növü
| Model | A | B | C | D | øE | Y | |||
|
② Pad Ölçü |
③ Pad növü |
④ Pad Material |
|||||||
| ZP2 | 3507 | W |
N S U F GN GS |
3.5 | 4.5 | 7 | 8 | 2×ø1,5 | 0.5 |
| 4010 | 4 | 5 | 10 | 11 | |||||
| 5010 | 4 | 6 | ø2.5 | ||||||
| 6010 | 6 | 7 | |||||||
| 4020 | 4 | 5 | 20 | 21 | 2×ø1,8 | 0.5 | |||
| 5020 | 5 | 6 | 2×ø2 | ||||||
| 6020 | 6 | 7 | ø2.5 | ||||||
| 8020 | 8 | 9 | ø3 | 0.8 | |||||
| 4030 | 4 | 5 | 30 | 31 | 2×ø1,8 | 0.5 | |||
| 5030 | 5 | 6 | ø2.5 | ||||||
| 6030 | 6 | 7 | |||||||
| 8030 | 8 | 9 | 0.8 | ||||||
İstinad üçün model: ZP2-4030WS
Adapterin montaj ölçüləri
Tətbiq olunan pad: 3507W/4010W/5010W/6010W
Tətbiq olunan pad: 4020W/5020W/6020W/8020W
Tətbiq olunan pad: 4030W/5030W/6030W/8030W
Yastıq materialı və xüsusiyyətləri
⚪: Az və ya heç bir təsiri yoxdur △: Şərtlərdən asılı olaraq istifadə edilə bilər X: Uyğun deyil
|
Material
Xüsusiyyətlər
|
Simvol | Durometr HS (±5°) |
Rəng of rezin |
Əməliyyat temperatur diapazon (°C) |
Yağ müqavimət benzin |
Yağ müqavimət benzol |
Baza müqavimət |
Turşu müqavimət |
Hava şəraitinə uyğunluq | Ozon müqavimət |
Aşınma müqavimət |
Suya davamlı | Solvent müqavimət (benzol, toluol) |
Ərizə |
| NBR | N | 50 | Qara | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Ümumi işlərin köçürülməsi, Oluklu taxta, Şpon lövhə, Dəmir lövhə və s |
| Silikon kauçuk | S | 45 ~ 50 | Ağ | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarımkeçirici, Dökümdən çıxarılması, İncə iş, Qida prosessoru |
| Uretan rezin | U | 50 ~ 60 | Qəhvəyi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu taxta, Dəmir boşqab, Şpon boşqab |
| FKM | F | 60 | Qara | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimya işi |
| Keçirici NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarımkeçiricinin ümumi işi (Statik elektrik müqaviməti) | |
| Keçirici silikon sürtgəc | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarımkeçirici (Statik elektrik) |
Yuxarıdakı cədvəl mövzu rezin materiallarının yalnız ümumi xüsusiyyətlərini əhatə edir. Mavi simvol xüsusi hazırlanmış modellərdir.
Müxtəlif sənaye sahələrində pnevmatik komponentlərin (vakuum emiş kuboku) tətbiqi konturları
I. Əsas güclü tərəflər
II. Tətbiqlərin sənaye üzrə çıxarılması
A. Tibb və tibb sənayesi
A.1: Əsas tələblər:Təmiz və çirklənmədən (FDA/GMP uyğun), yumşaq və zərərsiz və çarpaz çirklənmənin qarşısının alınması
A.2 Əsas ssenarilər:
1. Əczaçılıq qablaşdırması: dərman şüşəsi / əczaçılıq boşqabı / infuziya çantası pikap (qida dərəcəli silikon vantuz, hissəciklərin tökülməsi yoxdur)
2. Tibbi cihazın yığılması: cərrahi alətlər/tibbi kateterlər/protezlə işləmə hissələri (tənzimlənən mənfi təzyiq, deformasiyadan qorunma)
3. Bioloji laboratoriya: petri qabı/sentrifuqa borusu/reagent kartı transferi (kimyəvi maddələrə davamlı, steril uyğun)
B. Elektronika və yarımkeçiricilər sənayesi
B.1 Əsas tələblər:antistatik (10⁶-10¹¹Ω), dəqiq yerləşdirmə (səhv ≤0.01mm), cızıqlara qarşı müqavimət
B.2 Əsas ssenarilər:
1. Çip/Yarımkeçirici: vafli işləmə, çip qablaşdırma (məsaməli keramika/antistatik silikon vantuz, qırılmanın qarşısını almaq üçün vahid mənfi təzyiq)
2. PCB/komponentlər: Çevik PCB, mikro komponentlər (0402 rezistorlar) səthə quraşdırılmış (buruşmanın/yırtılmanın qarşısını almaq üçün nazik silikon/gel/mikro vantuzlar)
3. Ekran: LCD/OLED panel, toxunma şüşəsi (yüksək şəffaf material, ləkə və cızıq yoxdur)
C. Avtomobil və avtomobil hissələri sənayesi
C.1 Əsas tələblər:böyük emiş (tək emiş diski ≥500N), çox spesifikasiyalı uyğunlaşma (metal/plastik/şüşə), sürüşməyən
C.2 Əsas ssenarilər:
4. Korpus istehsalı: polad boşqab / qapı çərçivəsi ilə işləmə qaynağı (böyük diametrli rezin / çox vantuz sırası, sürüşməyə qarşı tekstura)
5. Şüşə / İnteryer: Ön şüşənin quraşdırılması, oturacaqların dəri səthinin köçürülməsi (temperatura davamlı silikon / süngər vantuzları, deformasiyadan qorunma)
6. Hissələr: mühərrik silindr gövdəsi / sürət qutusu gövdəsi (vakuum + mexaniki kilid, düşməyə qarşı)
D. Qida və qablaşdırma sənayesi
D.1 Əsas tələblər:Qida dərəcəli material (FDA sertifikatlı), təmizlənməsi asan, əzməyə davamlıdır
D.2 Əsas ssenarilər:
1. Qida ilə işləmə: bişmiş mallar / təzə ət / meyvələrin çeşidlənməsi (aşağı emiş süngər vantuz, qoxusuz və yuyulması asan)
2. Qablaşdırmanın avtomatlaşdırılması: qablaşdırma çantasının açılması, steril karton qəlibləmə (statik aradan qaldırılması/çox nöqtəli emiş, nazik/sərt qablaşdırma üçün uyğundur)
E. Logistika və anbar sənayesi
E.1 Əsas tələblər:səmərəli uyğunlaşma (malların bir çox spesifikasiyası), sabit təzyiq, düşməyə qarşı
E.2 Əsas ssenarilər:
1. Kartonla işləmə: e-ticarət karton çeşidlənməsi (tənzimlənən emiş massivi, vakuum təzyiqi)
2. Boşqab/rulon: Taxta lövhə/plastik film rulonunun ötürülməsi (uzun zolaq/halqavari vantuz, ofsetin qarşısını almaq üçün vahid adsorbsiya)
F. Yeni enerji və xüsusi sənaye sahələri
F.1 Yeni enerji (litium batareya/pv):
1. Litium batareya lövhəsi (antistatik məsaməli vantuz, toz əleyhinə), fotovoltaik şüşə (böyük əmzikli silikon vantuz, cızıq yoxdur)
F.2 Çap və kağız
1. Kağız/çap materialının tutulması (uducu kağız materialı, yırtılmanın və mürəkkəbin çirklənməsinin qarşısını almaq üçün cüzi mənfi təzyiq)
III. Əsas uyğunlaşma məntiqinin xülasəsi
| İş parçasının xüsusiyyətləri | Pipet adaptasiyası proqramı | Müvafiq sənaye ssenariləri |
| İncə / Kövrək / Dəqiq | Silikon/keramika material, mikro mənfi təzyiq, mikro sorma başlığı | Elektron yarımkeçiricilər, əczaçılıq |
| Ağır əşyalar / Böyük ölçü | Rezin material, böyük diametrli vantuz, çoxlu vantuz | Avtomobillər, logistik panellər |
| Sağlamlıq/Çirklənmənin qarşısının alınması | Qida/tibbi dərəcəli silikon, təmizlənməsi asan struktur | Dərman, yemək |
| Yumşaq / nizamsız səthlər | Süngər material, deformasiyaya uğrayan vantuz | Avtomobilin salonu, yemək |
| Antistatik tələblər | Antistatik silikon, ion küləyi kömək edir | elektron yarımkeçirici |
