Vakuum emiş, dörd əsas üstünlüyü olan sənaye avtomatlaşdırmasında "çevik tutma" üçün əsas həll yoludur: zərərsiz tutma, çox material/düzgün olmayan iş parçalarına uyğunlaşma, təmiz və ətraf mühitin qorunması və çevik əməliyyat. O, iş parçalarının müxtəlif sənaye xüsusiyyətlərinə (nazik/qalın, dəqiq/kobud, sanitar/standart) uyğunlaşdırıla bilər.

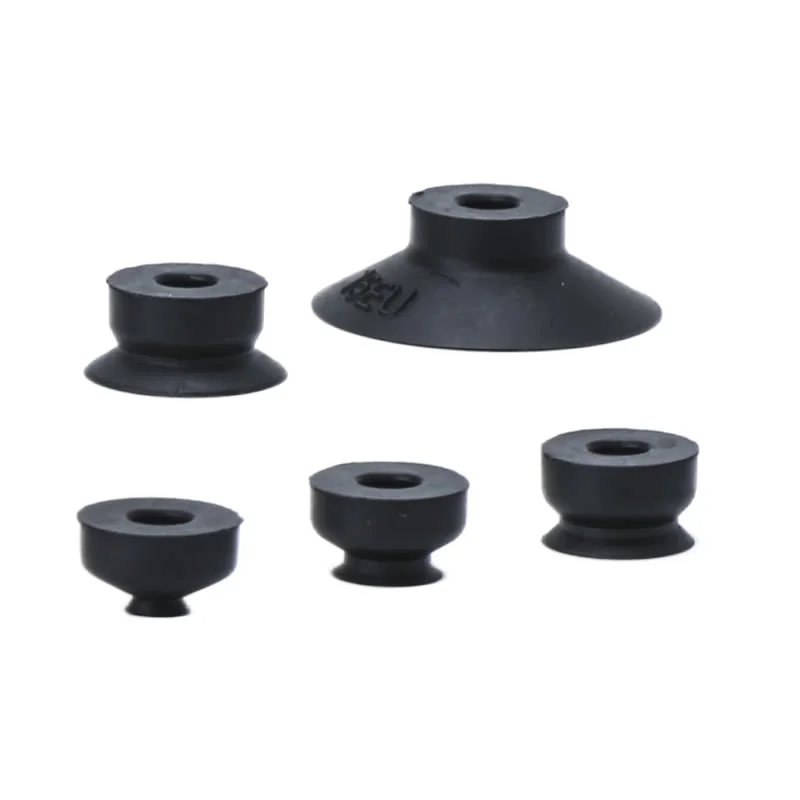

Qısa tipli vakuum sorma fincanları ZP2-EU
Çində aparıcı istehsalçı olaraq, fabrikimiz fərdiləşdirilmiş Qısa tipli vakuumlu vakuum stəkanları ZP2-EU (diametrləri ø2–15 mm) təklif edir. Ultra nazik, düz profilə sahib olan bu seriya qapalı məkanlarda istifadə üçün xüsusi olaraq hazırlanmışdır. Yüksək keyfiyyətli anti-statik silikon materialdan istifadə edərək, Commaelec sabit, qırışsız əmmə performansını təmin edən peşəkar bir həll təqdim edir. Biz hazır A5/H5 sap spesifikasiyaları və paslanmayan polad fitinqlər ehtiyatını saxlayırıq və bu seriyanı elektronika istehsalında və litium-ion batareya istehsal xətlərində tətbiqlər üçün ideal seçim edir.
Klikləyin və Seçimi Başlayın
》Məhsul Məlumatına Qayıdın
Qısa tipli vakuum sorma fincanları ZP2-EU
ZP2 Series Qısa tipli Vakuum Yastığı Bölməsi
Adapterli Qısa Tip Vakuum Yastığı ilə ZP2-T Seriyası
Təsvir
Necə Sifariş Vermək olar
Spesifikasiyalar / Material
Tətbiqlər
Resurs
Qısa tipli vakuum emiş kubokları ZP2-EU Zhejiang Comma Electric Co., Ltd. tərəfindən istehsal olunur; biz Çində aparıcı istehsalçı və təchizatçılardan biriyik. ZP2 AB aşağı profilli düz vantuz kiçik həcmli və sabit adsorbsiya xüsusiyyətlərinə malikdir.
Məhsul Xüsusiyyətləri:Bu kompakt emiş kuboku dar məkanlar üçün ideal olan yer qənaət edən dizayn üçün aşağı profilə malikdir. Onun düz səthi iş parçasının səthlərinə möhkəm oturmağı təmin edir, sabit yapışma təmin edir, eyni zamanda əməliyyat zamanı deformasiyanın qarşısını effektiv şəkildə alır və onu dəqiq işləmə üçün mükəmməl edir. Seçilmiş modellərə elektronika sənayesi kimi həssas mühitlərin əməliyyat tələblərinə cavab verən antistatik imkanlar daxildir.
Xüsusiyyətlər:Qısa tipli vakuumlu vakumlu sovrulma fincanları ZP2-EU müxtəlif diametrlərdə, o cümlədən φ2, φ4, φ6, φ8 və φ15 mövcuddur.
Emiş kubokunun materialları:Ümumi istifadə olunan materiallara nitril rezin (NNBR), idxal edilmiş silikon və antistatik silikon kauçuk daxildir, hər bir material xüsusi iş mühitinə və hissə tələblərinə uyğunlaşdırılmışdır.
Bağlantı seçimləri:Xarici iplər (A5) və xarici iplər (H5) daxil olmaqla müxtəlif növlərdə mövcuddur.
Tez-tez verilən suallar
Hansı ölçülər mövcuddur?
Qısa tipli vakuumlu vakumlu sovrulma fincanları ZP2-EU adətən φ40, φ50, φ63, φ80, φ100 və φ125 kimi standart diametrlərdə mövcuddur.
Daha kiçik ölçülər: kompakt avadanlıq və yüngül hissələr üçün uyğundur
Daha böyük ölçülər: daha böyük iş parçaları üçün daha güclü emiş təmin edir
Vergül fabriki sabit ehtiyat saxlayır və həmçinin layihə tələblərinə əsasən fərdiləşdirilmiş ölçüləri dəstəkləyir.
"Qısa tip" nədir?
"Qısa tip" aşağı profilli, yığcam bir quruluşa aiddir:
Reduced overall height for space-limited installations
Yüksək sürətli seç və yerləşdir sistemlərində daha sürətli cavab
Sıx robot və ya avtomatlaşdırılmış qurğulara quraşdırıldıqda daha yaxşı sabitlik
Bu dizayn xüsusilə quraşdırma sahəsinin məhdud olduğu, lakin performansın pozulmadığı yerlərdə faydalıdır.
AB ilə digər ZP2 növləri arasında fərq nədir?
ZP2-EU (Qısa tip): daha yığcam, Avropa tipli avadanlıq və yer qənaət edən planlar üçün optimallaşdırılmış
Standart ZP2: daha ümumi təyinatlı, daha geniş struktur konfiqurasiyaları ilə
AB tipi tez-tez kompaktlığa, standartlaşdırılmış interfeyslərə və sürətli inteqrasiyaya diqqət yetirir
Vergül müxtəlif bazar ehtiyaclarını ödəmək üçün müxtəlif konfiqurasiyalarda uyğunluq və ardıcıl keyfiyyət təmin edir.
Onlar necə quraşdırılıb?

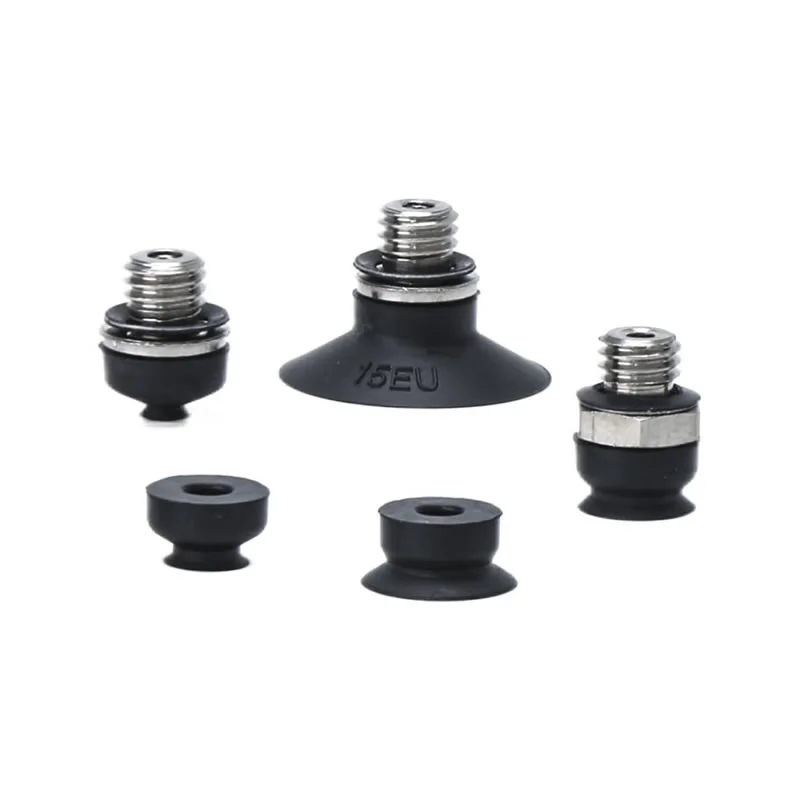

Qısa tipli vakuum sorma fincanları ZP2-EU çevik montaj seçimlərini dəstəkləyir:
Daxili və ya xarici dişli birləşmələr
Adapterlər və bufer mötərizələri ilə uyğun gəlir
Şaquli və ya yanal vakuum portu variantları
Niyə vergül seçməlisiniz?
Güclü R&D qabiliyyəti:Peşəkar komanda müxtəlif avtomatlaşdırma ehtiyacları üçün fərdiləşdirilmiş həlləri dəstəkləyir
Bir-Stop Təchizat:Geniş məhsul çeşidi satınalmanı və sistem inteqrasiyasını asanlaşdırır
Çevik Fərdiləşdirmə:ZP2-EU Qısa tipli Vakuum Emiş Kuboklarının ölçüləri, materialları və strukturu sizin xüsusi tələblərinizə uyğun olaraq fərdiləşdirilə bilər.
Sürətli cavab:Etibarlıdan sürətli texniki dəstək və çatdırılma

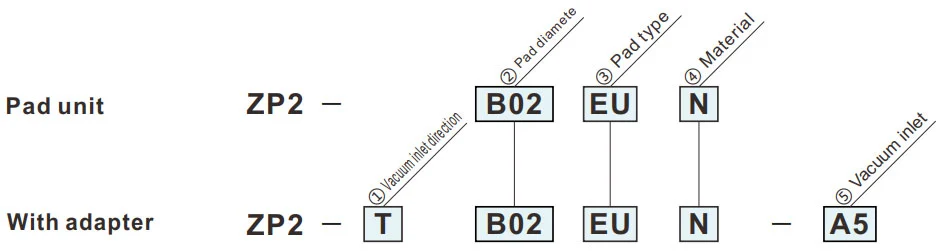

Necə Sifariş Vermək olar
- Hündürlük istiqamətində yerə qənaət.
| ①Vakuum giriş istiqaməti | |
| T | Şaquli |
| ③Pad növü | |
| Aİ | Düz tip |
| ②Pad diametri (mm) | |
| B02 | ø2 |
| B04 | ø4 |
| B06 | ø6 |
| 08 | ø8 |
| 15 | ø15 |
| ④Material | |
| N | NBR |
| S | Silikon kauçuk |
| U | Uretan rezin |
| F | FKM |
| GN | Keçirici NBR |
| GS | Keçirici silikon kauçuk |
Yaşıl simvol fərdiləşdirilmiş modellərdir.
| ⑤Vakuum girişi | |
| A5 | M5x0.8 (Altıbucaqlı O.D.) |
| H5 | M5x0.8 (Altıbucaqlı yuva başı) |
Ölçülər (mm)
Yaşıl simvol fərdiləşdirilmiş modellərdir.
Aİ
Düz tip
| Model | øA | øB | øC | D | Y | |||
|
② Pad dia. |
③ Pad növü |
④ Pad Material |
||||||
| ZP2 | B02 | Aİ |
N S U F GN GS |
2 | 2.6 | 1.2 | 4 | 0.5 |
| B04 | 4 | 4.8 | 1.5 | |||||
| B06 | 6 | 6.7 | ||||||
| 08 | 8 | 9 | ||||||
| 15 | 15 | 15.7 | 2 | 5 | 1.5 | |||
İstinad üçün model: ZP2-B02EUS
Adapterin montaj ölçüləri
ZP2-T
Şaquli
A5
| Model | øA | øB | øC | D | E | Y | Adapter | |||||
|
① Vakuum giriş istiqaməti |
② Pad dia. |
③ Pad növü |
④ Pad Material |
⑤ Vakuum giriş |
||||||||
| ZP2 | T | B02 | Aİ |
N S U F GN GS |
A5 | 2 | 2.6 | 1.2 | 10 | 6.5 | 0.5 | ZP2A-Z01P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 11 | 7.5 | 1.5 | ||||||
Model for refer: ZP2-TB06EUGS-A5
ZP2-T
Şaquli
H5
| Model | øA | øB | øC | D | E | Y | Adapter | |||||
|
① Vakuum giriş istiqaməti |
② Pad dia. |
③ Pad növü |
④ Pad Material |
⑤ Vakuum giriş |
||||||||
| ZP2 | T | B02 | Aİ |
N S U F GN GS |
H5 | 2 | 2.6 | 1.2 | 9 | 5.5 | 0.5 | ZP2A-Z02P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 10 | 6.5 | 1.5 | ||||||
İstinad üçün model: ZP2-TB06EUGS-H5
Yastıq materialı və xüsusiyyətləri
⚪: Az və ya heç bir təsiri yoxdur △: Şərtlərdən asılı olaraq istifadə edilə bilər X: Uyğun deyil
|
Material
Xüsusiyyətlər
|
Simvol | Durometr HS (±5°) |
Rəng of rezin |
Əməliyyat temperatur diapazon (°C) |
Yağ müqavimət benzin |
Yağ müqavimət benzol |
Baza müqavimət |
Turşu müqavimət |
Hava şəraitinə uyğunluq | Ozon müqavimət |
Aşınma müqavimət |
Suya davamlı | Solvent müqavimət (benzol, toluol) |
Ərizə |
| NBR | N | 50 | Qara | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Ümumi işlərin köçürülməsi, Oluklu taxta, Şpon lövhə, Dəmir lövhə və s |
| Silikon kauçuk | S | 45 ~ 50 | Ağ | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarımkeçirici, Dökümdən çıxarılması, İncə iş, Qida prosessoru |
| Uretan rezin | U | 50 ~ 60 | Qəhvəyi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu taxta, Dəmir boşqab, Şpon boşqab |
| FKM | F | 60 | Qara | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimya işi |
| Keçirici NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarımkeçiricinin ümumi işi (Statik elektrik müqaviməti) | |
| Keçirici silikon sürtgəc | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarımkeçirici (Statik elektrik) |
Yuxarıdakı cədvəl mövzu rezin materiallarının yalnız ümumi xüsusiyyətlərini əhatə edir. Mavi simvol xüsusi hazırlanmış modellərdir.
Müxtəlif sənaye sahələrində pnevmatik komponentlərin (vakuum emiş kuboku) tətbiqi konturları
I. Əsas güclü tərəflər
II. Tətbiqlərin sənaye üzrə çıxarılması
A. Tibb və tibb sənayesi
A.1: Əsas tələblər:Təmiz və çirklənmədən (FDA/GMP uyğun), yumşaq və zərərsiz və çarpaz çirklənmənin qarşısının alınması
A.2 Əsas ssenarilər:
1. Əczaçılıq qablaşdırması: dərman şüşəsi / əczaçılıq boşqabı / infuziya çantası pikap (qida dərəcəli silikon vantuz, hissəciklərin tökülməsi yoxdur)
2. Tibbi cihazın yığılması: cərrahi alətlər/tibbi kateterlər/protezlə işləmə hissələri (tənzimlənən mənfi təzyiq, deformasiyadan qorunma)
3. Bioloji laboratoriya: petri qabı/sentrifuqa borusu/reagent kartı transferi (kimyəvi maddələrə davamlı, steril uyğun)
B. Elektronika və yarımkeçiricilər sənayesi
B.1 Əsas tələblər:antistatik (10⁶-10¹¹Ω), dəqiq yerləşdirmə (səhv ≤0.01mm), cızıqlara qarşı müqavimət
B.2 Əsas ssenarilər:
1. Çip/Yarımkeçirici: vafli işləmə, çip qablaşdırma (məsaməli keramika/antistatik silikon vantuz, qırılmanın qarşısını almaq üçün vahid mənfi təzyiq)
2. PCB/komponentlər: Çevik PCB, mikro komponentlər (0402 rezistorlar) səthə quraşdırılmış (buruşmanın/yırtılmanın qarşısını almaq üçün nazik silikon/gel/mikro vantuzlar)
3. Ekran: LCD/OLED panel, toxunma şüşəsi (yüksək şəffaf material, ləkə və cızıq yoxdur)
C. Avtomobil və avtomobil hissələri sənayesi
C.1 Əsas tələblər:böyük emiş (tək emiş diski ≥500N), çox spesifikasiyalı uyğunlaşma (metal/plastik/şüşə), sürüşməyən
C.2 Əsas ssenarilər:
4. Korpus istehsalı: polad boşqab / qapı çərçivəsi ilə işləmə qaynağı (böyük diametrli rezin / çox vantuz sırası, sürüşməyə qarşı tekstura)
5. Şüşə / İnteryer: Ön şüşənin quraşdırılması, oturacaqların dəri səthinin köçürülməsi (temperatura davamlı silikon / süngər vantuzları, deformasiyadan qorunma)
6. Hissələr: mühərrik silindr gövdəsi / sürət qutusu gövdəsi (vakuum + mexaniki kilid, düşməyə qarşı)
D. Qida və qablaşdırma sənayesi
D.1 Əsas tələblər:Qida dərəcəli material (FDA sertifikatlı), təmizlənməsi asan, əzməyə davamlıdır
D.2 Əsas ssenarilər:
1. Qida ilə işləmə: bişmiş mallar / təzə ət / meyvələrin çeşidlənməsi (aşağı emiş süngər vantuz, qoxusuz və yuyulması asan)
2. Qablaşdırmanın avtomatlaşdırılması: qablaşdırma çantasının açılması, steril karton qəlibləmə (statik aradan qaldırılması/çox nöqtəli emiş, nazik/sərt qablaşdırma üçün uyğundur)
E. Logistika və anbar sənayesi
E.1 Əsas tələblər:səmərəli uyğunlaşma (malların bir çox spesifikasiyası), sabit təzyiq, düşməyə qarşı
E.2 Əsas ssenarilər:
1. Kartonla işləmə: e-ticarət karton çeşidlənməsi (tənzimlənən emiş massivi, vakuum təzyiqi)
2. Boşqab/rulon: Taxta lövhə/plastik film rulonunun ötürülməsi (uzun zolaq/halqavari vantuz, ofsetin qarşısını almaq üçün vahid adsorbsiya)
F. Yeni enerji və xüsusi sənaye sahələri
F.1 Yeni enerji (litium batareya/pv):
1. Litium batareya lövhəsi (antistatik məsaməli vantuz, toz əleyhinə), fotovoltaik şüşə (böyük əmzikli silikon vantuz, cızıq yoxdur)
F.2 Çap və kağız
1. Kağız/çap materialının tutulması (uducu kağız materialı, yırtılmanın və mürəkkəbin çirklənməsinin qarşısını almaq üçün cüzi mənfi təzyiq)
III. Əsas uyğunlaşma məntiqinin xülasəsi
| İş parçasının xüsusiyyətləri | Pipet adaptasiyası proqramı | Müvafiq sənaye ssenariləri |
| İncə / Kövrək / Dəqiq | Silikon/keramika material, mikro mənfi təzyiq, mikro sorma başlığı | Elektron yarımkeçiricilər, əczaçılıq |
| Ağır əşyalar / Böyük ölçü | Rezin material, böyük diametrli vantuz, çoxlu vantuz | Avtomobillər, logistik panellər |
| Sağlamlıq/Çirklənmənin qarşısının alınması | Qida/tibbi dərəcəli silikon, təmizlənməsi asan struktur | Dərman, yemək |
| Yumşaq / nizamsız səthlər | Süngər material, deformasiyaya uğrayan vantuz | Avtomobilin salonu, yemək |
| Antistatik tələblər | Antistatik silikon, ion küləyi kömək edir | elektron yarımkeçirici |
