Qısa tipli vakuum sorma fincanları ZP2-MU
Aparıcı Çin istehsalçısı olaraq, fabrikimiz ZP2-MU (ø2-15mm) Xüsusi Qısa tipli Vakuum Emiş Kubokları təklif edir. Dar məkanlar və antistatik silikon üçün aşağı profilə malikdir. Tamamilə paslanmayan polad komponentlərlə birlikdə idxal edilmiş silikon, NBR və antistatik materiallardan istifadə edərək, bu məhsul litium batareya və yarımkeçirici sənayelərdə istifadə üçün uyğundur.
Klikləyin və Seçimi Başlayın
》Məhsul Məlumatına Qayıdın
Qısa tipli vakuum sorma fincanları ZP2-EU
ZP2 Series Qısa tipli Vakuum Yastığı Bölməsi
Adapterli Qısa Tip Vakuum Yastığı ilə ZP2-T Seriyası
Təsvir
Necə Sifariş Vermək olar
Spesifikasiyalar / Material
Tətbiqlər
Resurs

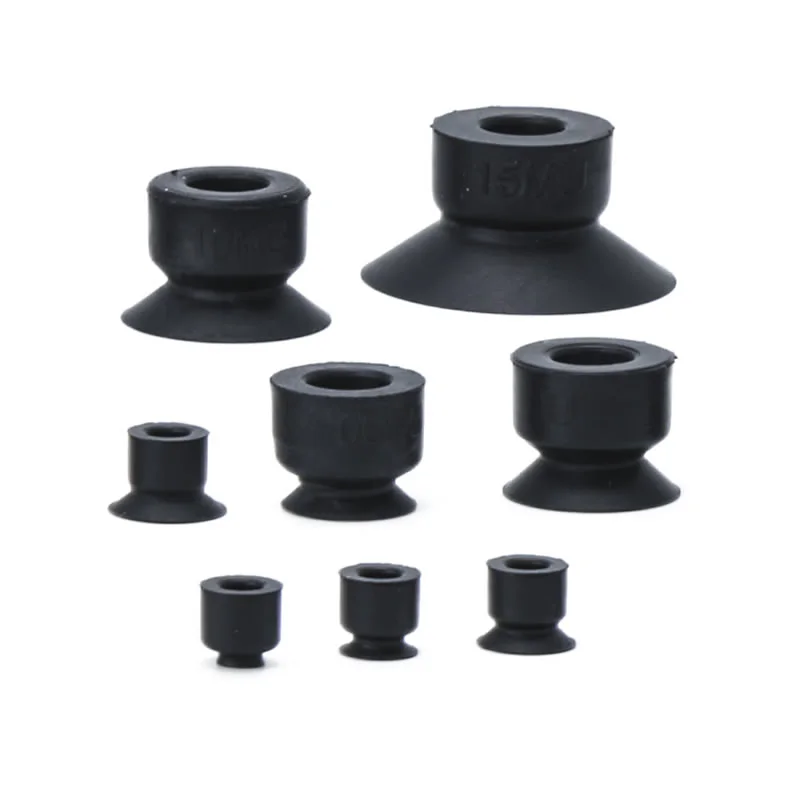

Qısa tipli vakuum sorma fincanları ZP2-MU kompakt quruluşa malikdir və sabit, etibarlı adsorbsiyanı təmin edir.
Məhsul Xüsusiyyətləri:
Bu aşağı profilli emiş kuboku məhdud yer olan qurğular üçün idealdır. Onun düz təmas səthi iş parçasına sıx uyğunlaşmanı təmin edir, deformasiyanı minimuma endirməklə bərabər ardıcıl əmmə təmin edir - onu dəqiq idarə etmə tapşırıqları üçün yaxşı uyğunlaşdırır. Seçilmiş modellər elektronika istehsalı kimi həssas mühitlərin tələblərinə cavab verən antistatik xüsusiyyətlər təklif edir.
Xüsusiyyətlər:
φ2, φ3.5, φ4, φ5, φ6, φ8, φ10 və φ15 daxil olmaqla, kiçik və yüngül komponentlərlə işləmək üçün uyğun olan geniş diametrli kiçik diametrlərdə mövcuddur.
Materiallar:
Seçimlərə NBR (nitril kauçuk), idxal edilmiş silikon və antistatik silikon daxildir, bu da temperatur, aşınma müqaviməti və elektrostatik qorunma ehtiyaclarına əsaslanaraq çevik seçim etməyə imkan verir.
Qoşulma Seçimləri:

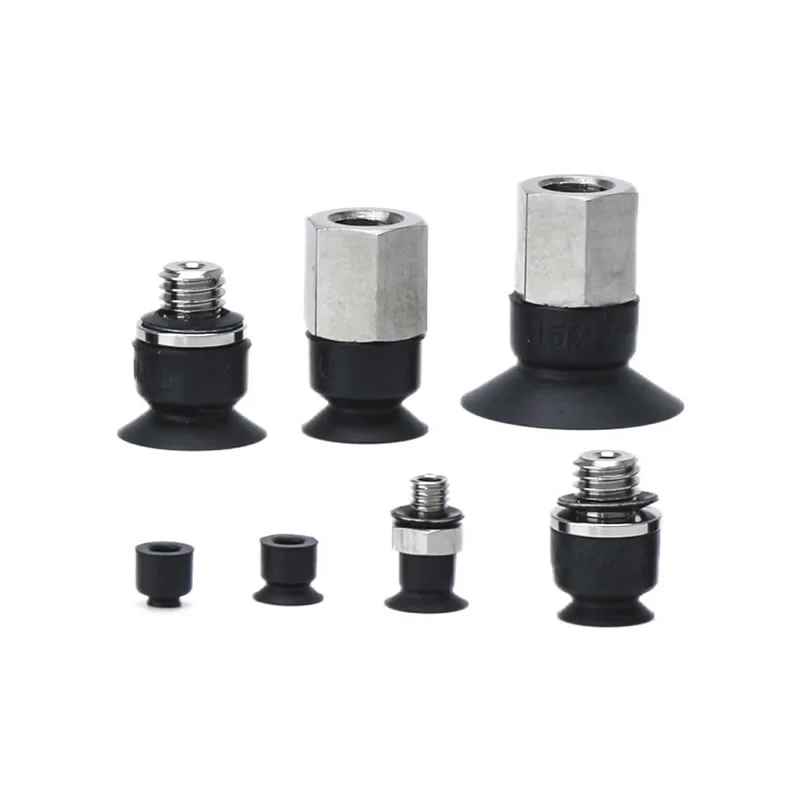

Qısa tipli vakuum sorma fincanları ZP2-MU, geniş çeşidli avadanlıq sistemlərinə asan inteqrasiyanı təmin edərək, xarici yivlər (A3) və daxili yivlər (B5) daxil olmaqla, çoxsaylı montaj konfiqurasiyalarını dəstəkləyir.
Tez-tez verilən suallar
ZP2-də "MU" növü nədir?
"MU" növü ZP2 seriyası daxilində mini, ultra yığcam (mikro) dizayna aiddir.
Dəqiq işləmə üçün çox kiçik diametrlər (φ2–φ15).
Dar quraşdırma yerləri üçün aşağı profilli struktur
Yüngül, kiçik ölçülü iş parçaları üçün optimallaşdırılmışdır
Commaelec yüksək dəqiqlikli sistemlərdə ardıcıl performansı təmin edən sabit ölçü dəqiqliyi ilə Qısa tipli Vakuum Emiş Kubokları ZP2-MU istehsal edir.
ZP2-MU-nun əsas üstünlükləri hansılardır?
Kompakt ölçü: sıx planlar və məhdud yer üçün idealdır
Sabit adsorbsiya: düz dizayn kiçik hissələrdə etibarlı sızdırmazlığı təmin edir
Dəqiq idarəetmə: seçmə və yerləşdirmə zamanı deformasiyanı minimuma endirir
Material elastikliyi: NBR, silikon və antistatik seçimlər mövcuddur
Yüksək ardıcıllıq: Commaelec-in idarə olunan istehsalı toplu istifadədə vahid keyfiyyəti təmin edir
Tətbiqlər hansılardır?
Elektronika sənayesi: çiplər, kiçik komponentlər, PCB ilə işləmə (antistatik seçimlər mövcuddur)
Dəqiq montaj xətləri: kiçik plastik və ya metal hissələr
Qablaşdırmanın avtomatlaşdırılması: yüngül əşyalar və sürətli dövriyyə əməliyyatları
Mikrokomponentlə işləmə: məkan və dəqiqliyin kritik olduğu yerlərdə

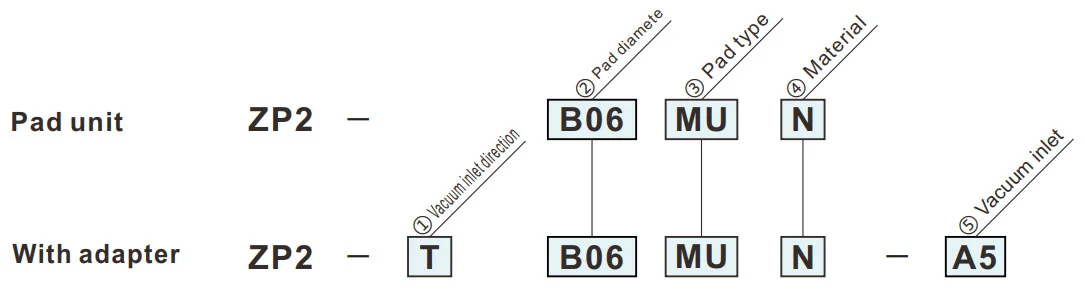

Necə Sifariş Vermək olar
- Hündürlük istiqamətində yerə qənaət.
| ①Vakuum giriş istiqaməti | |
| T | Şaquli |
| ③Pad növü | |
| MU | Düz tip |
|
⑤ Vakuum girişi
② Yastığın diametri (mm)
|
B02 | B035 | B04 | B05 | B06 | B08 | B10 | B15 | |
| ø2 | ø3.5 | ø4 | ø5 | ø6 | ø8 | ø10 | ø15 | ||
| A3 | M3x0.5 (Kişi) | ● | ● | ● | ● | — | — | — | — |
| H5 | M5x0.8 (Kişi) | — | — | — | — | ● | ● | ● | ● |
| B5 | M5x0.8 (Qadın) | — | — | — | — | ● | ● | ● | ● |
| ④Material | |
| N | NBR |
| S | Silikon kauçuk |
| U | Uretan rezin |
| F | FKM |
| GN | Keçirici NBR |
| GS | Keçirici silikon kauçuk |
Yaşıl simvol fərdiləşdirilmiş modellərdir.
Ölçülər (mm)
Yaşıl simvol fərdiləşdirilmiş modellərdir.
MU
Düz tip
| Model | øA | øB | øC | D | øE | øF | øG | H | Y | |||
|
② Pad dia. |
③ Pad növü |
④ Pad Material |
||||||||||
| ZP2 | B02 | MU |
N S U F GN GS |
2 | 2.4 | 4 | 4 | 1 | 3 | 2 | 2.5 | 0.5 |
| B035 | 3.5 | 3.8 | ||||||||||
| B04 | 4 | 4.8 | 1.4 | 0.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||||
| B06 | 6 | 6.7 | 7.5 | 6.5 | 2 | 6 | 4 | 4 | 0.8 | |||
| B08 | 8 | 8.8 | 8 | 7 | 1.2 | |||||||
| B10 | 10 | 10.6 | ||||||||||
| B15 | 15 | 15.6 | 9 | 8 | 2 | |||||||
İstinad üçün model: ZP2-B035MUN

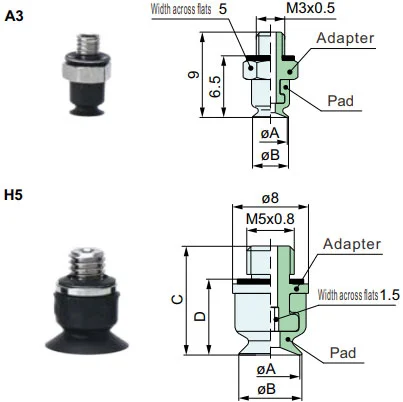

Adapterin montaj ölçüləri
Tətbiq olunan pad: B02MU/B035MU/B04MU/B05MU
Tətbiq olunan pad: B06MU/B08MU/B10MU/B15MU
ZP2-T
Şaquli

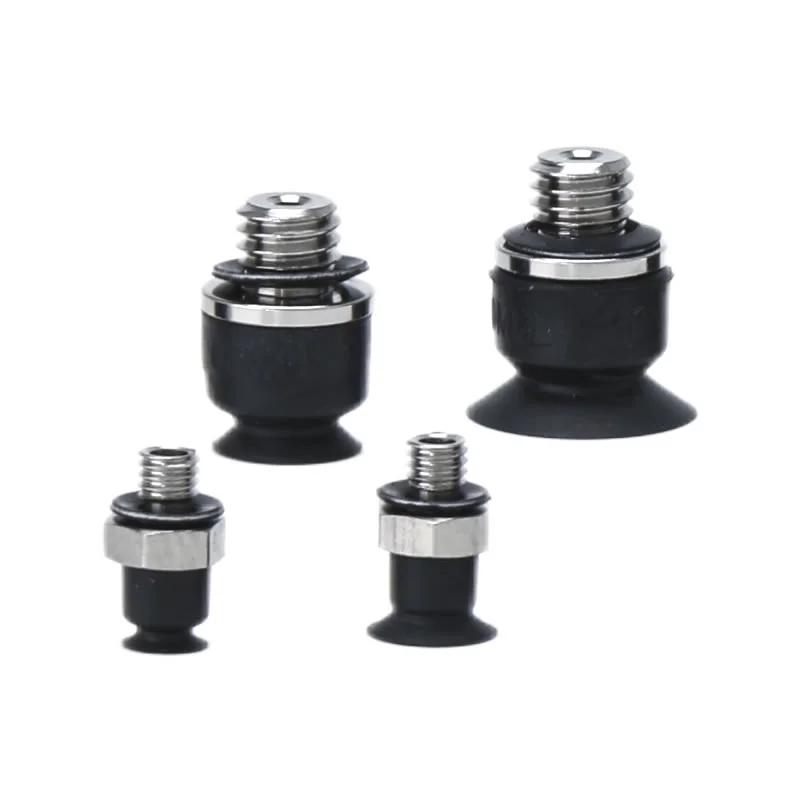

A3, H5
| Model | øA | øB | C | D | Adapter | |||||
|
① Vakuum giriş istiqamət |
② Pad dia. |
③ Pad növü |
④ Pad Material |
⑤ Vakuum giriş |
||||||
| ZP2 | T | B02 | MU |
N S U F GN GS |
A3 | 2 | 2.4 | — | — | ZP2A-M01P |
| B035 | 3.5 | 3.8 | ||||||||
| B04 | 4 | 4.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||
| B06 | H5 | 6 | 6.7 | 11.5 | 8 | ZP2A-M02P | ||||
| B08 | 8 | 8.8 | 12 | 8.5 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 13 | 9.5 | ||||||
İstinad üçün model: ZP2-TB10MUGS-H5
ZP2-T
Şaquli

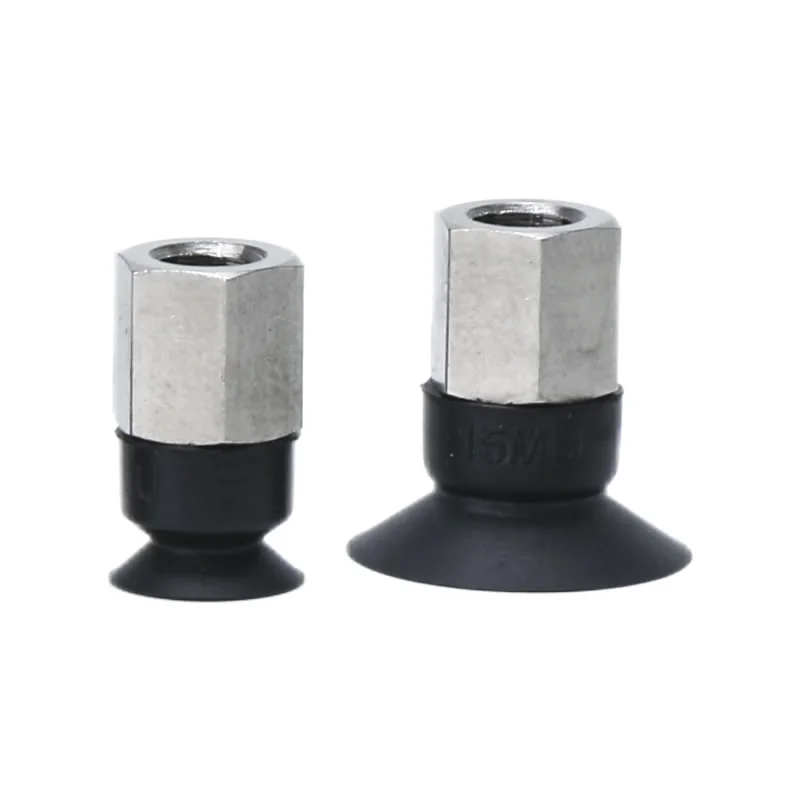

B5
| Model | øA | øB | C | D | Adapter | |||||
|
① Vakuum giriş istiqaməti |
② Pad dia. |
③ Pad növü |
④ Pad Material |
⑤ Vakuum giriş |
||||||
| ZP2 | T | B06 | MU |
N S U F GN GS |
B5 | 6 | 6.7 | 14.5 | 6.5 | ZP2A-M04 |
| B08 | 8 | 8.8 | 15 | 7 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 16 | 8 | ||||||
İstinad üçün model: ZP2-TB10MUGS-B5
Yastıq materialı və xüsusiyyətləri
⚪: Az və ya heç bir təsiri yoxdur △: Şərtlərdən asılı olaraq istifadə edilə bilər X: Uyğun deyil
|
Material
Xüsusiyyətlər
|
Simvol | Durometr HS (±5°) |
Rəng of rezin |
Əməliyyat temperatur diapazon (°C) |
Yağ müqavimət benzin |
Yağ müqavimət benzol |
Baza müqavimət |
Turşu müqavimət |
Hava şəraitinə uyğunluq | Ozon müqavimət |
Aşınma müqavimət |
Suya davamlı | Solvent müqavimət (benzol, toluol) |
Ərizə |
| NBR | N | 50 | Qara | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Ümumi işlərin köçürülməsi, Oluklu taxta, Şpon lövhə, Dəmir lövhə və s |
| Silikon kauçuk | S | 45 ~ 50 | Ağ | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarımkeçirici, Dökümdən çıxarılması, İncə iş, Qida prosessoru |
| Uretan rezin | U | 50 ~ 60 | Qəhvəyi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu taxta, Dəmir boşqab, Şpon boşqab |
| FKM | F | 60 | Qara | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimya işi |
| Keçirici NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarımkeçiricinin ümumi işi (Statik elektrik müqaviməti) | |
| Keçirici silikon sürtgəc | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarımkeçirici (Statik elektrik) |
Yuxarıdakı cədvəl mövzu rezin materiallarının yalnız ümumi xüsusiyyətlərini əhatə edir. Mavi simvol xüsusi hazırlanmış modellərdir.
Müxtəlif sənaye sahələrində pnevmatik komponentlərin (vakuum emiş kuboku) tətbiqi konturları
I. Əsas güclü tərəflər
II. Tətbiqlərin sənaye üzrə çıxarılması
A. Tibb və tibb sənayesi
A.1: Əsas tələblər:Təmiz və çirklənmədən (FDA/GMP uyğun), yumşaq və zərərsiz və çarpaz çirklənmənin qarşısının alınması
A.2 Əsas ssenarilər:
1. Əczaçılıq qablaşdırması: dərman şüşəsi / əczaçılıq boşqabı / infuziya çantası pikap (qida dərəcəli silikon vantuz, hissəciklərin tökülməsi yoxdur)
2. Tibbi cihazın yığılması: cərrahi alətlər/tibbi kateterlər/protezlə işləmə hissələri (tənzimlənən mənfi təzyiq, deformasiyadan qorunma)
3. Bioloji laboratoriya: petri qabı/sentrifuqa borusu/reagent kartı transferi (kimyəvi maddələrə davamlı, steril uyğun)
B. Elektronika və yarımkeçiricilər sənayesi
B.1 Əsas tələblər:antistatik (10⁶-10¹¹Ω), dəqiq yerləşdirmə (səhv ≤0.01mm), cızıqlara qarşı müqavimət
B.2 Əsas ssenarilər:
1. Çip/Yarımkeçirici: vafli işləmə, çip qablaşdırma (məsaməli keramika/antistatik silikon vantuz, qırılmanın qarşısını almaq üçün vahid mənfi təzyiq)
2. PCB/komponentlər: Çevik PCB, mikro komponentlər (0402 rezistorlar) səthə quraşdırılmış (buruşmanın/yırtılmanın qarşısını almaq üçün nazik silikon/gel/mikro vantuzlar)
3. Ekran: LCD/OLED panel, toxunma şüşəsi (yüksək şəffaf material, ləkə və cızıq yoxdur)
C. Avtomobil və avtomobil hissələri sənayesi
C.1 Əsas tələblər:böyük emiş (tək emiş diski ≥500N), çox spesifikasiyalı uyğunlaşma (metal/plastik/şüşə), sürüşməyən
C.2 Əsas ssenarilər:
4. Korpus istehsalı: polad boşqab / qapı çərçivəsi ilə işləmə qaynağı (böyük diametrli rezin / çox vantuz sırası, sürüşməyə qarşı tekstura)
5. Şüşə / İnteryer: Ön şüşənin quraşdırılması, oturacaqların dəri səthinin köçürülməsi (temperatura davamlı silikon / süngər vantuzları, deformasiyadan qorunma)
6. Hissələr: mühərrik silindr gövdəsi / sürət qutusu gövdəsi (vakuum + mexaniki kilid, düşməyə qarşı)
D. Qida və qablaşdırma sənayesi
D.1 Əsas tələblər:Qida dərəcəli material (FDA sertifikatlı), təmizlənməsi asan, əzməyə davamlıdır
D.2 Əsas ssenarilər:
1. Qida ilə işləmə: bişmiş mallar / təzə ət / meyvələrin çeşidlənməsi (aşağı emiş süngər vantuz, qoxusuz və yuyulması asan)
2. Qablaşdırmanın avtomatlaşdırılması: qablaşdırma çantasının açılması, steril karton qəlibləmə (statik aradan qaldırılması/çox nöqtəli emiş, nazik/sərt qablaşdırma üçün uyğundur)
E. Logistika və anbar sənayesi
E.1 Əsas tələblər:səmərəli uyğunlaşma (malların bir çox spesifikasiyası), sabit təzyiq, düşməyə qarşı
E.2 Əsas ssenarilər:
1. Kartonla işləmə: e-ticarət karton çeşidlənməsi (tənzimlənən emiş massivi, vakuum təzyiqi)
2. Boşqab/rulon: Taxta lövhə/plastik film rulonunun ötürülməsi (uzun zolaq/halqavari vantuz, ofsetin qarşısını almaq üçün vahid adsorbsiya)
F. Yeni enerji və xüsusi sənaye sahələri
F.1 Yeni enerji (litium batareya/pv):
1. Litium batareya lövhəsi (antistatik məsaməli vantuz, toz əleyhinə), fotovoltaik şüşə (böyük əmzikli silikon vantuz, cızıq yoxdur)
F.2 Çap və kağız
1. Kağız/çap materialının tutulması (uducu kağız materialı, yırtılmanın və mürəkkəbin çirklənməsinin qarşısını almaq üçün cüzi mənfi təzyiq)
III. Əsas uyğunlaşma məntiqinin xülasəsi
| İş parçasının xüsusiyyətləri | Pipet adaptasiyası proqramı | Müvafiq sənaye ssenariləri |
| İncə / Kövrək / Dəqiq | Silikon/keramika material, mikro mənfi təzyiq, mikro sorma başlığı | Elektron yarımkeçiricilər, əczaçılıq |
| Ağır əşyalar / Böyük ölçü | Rezin material, böyük diametrli vantuz, çoxlu vantuz | Avtomobillər, logistik panellər |
| Sağlamlıq/Çirklənmənin qarşısının alınması | Qida/tibbi dərəcəli silikon, təmizlənməsi asan struktur | Dərman, yemək |
| Yumşaq / nizamsız səthlər | Süngər material, deformasiyaya uğrayan vantuz | Avtomobilin salonu, yemək |
| Antistatik tələblər | Antistatik silikon, ion küləyi kömək edir | elektron yarımkeçirici |
