Vakuum emiş, dörd əsas üstünlüyü olan sənaye avtomatlaşdırmasında "çevik tutma" üçün əsas həll yoludur: zərərsiz tutma, çox material/düzgün olmayan iş parçalarına uyğunlaşma, təmiz və ətraf mühitin qorunması və çevik əməliyyat. O, iş parçalarının müxtəlif sənaye xüsusiyyətlərinə (nazik/qalın, dəqiq/kobud, sanitar/standart) uyğunlaşdırıla bilər.
Nazik yastı vakuum sorma fincanları ZP2
Aparıcı Çin istehsalçısı olaraq, fabrikimiz ZP2 (ø10-30mm) Xüsusi Nazik Düz Vakuum Emiş Kuboklarını təklif edir. Yivli "MT" quruluşuna sahib olan Commaelec təchizatçı tərəfindən birbaşa həll plyonkaların və nazik təbəqələrin deformasiyasının qarşısını alır. Biz litium batareya sənayesi üçün tam paslanmayan polad hissələri ilə NBR və keçirici silikon ehtiyatımız var.
Klikləyin və Seçimi Başlayın
》Məhsul Məlumatına Qayıdın
Nazik yastı vakuum sorma fincanları ZP2

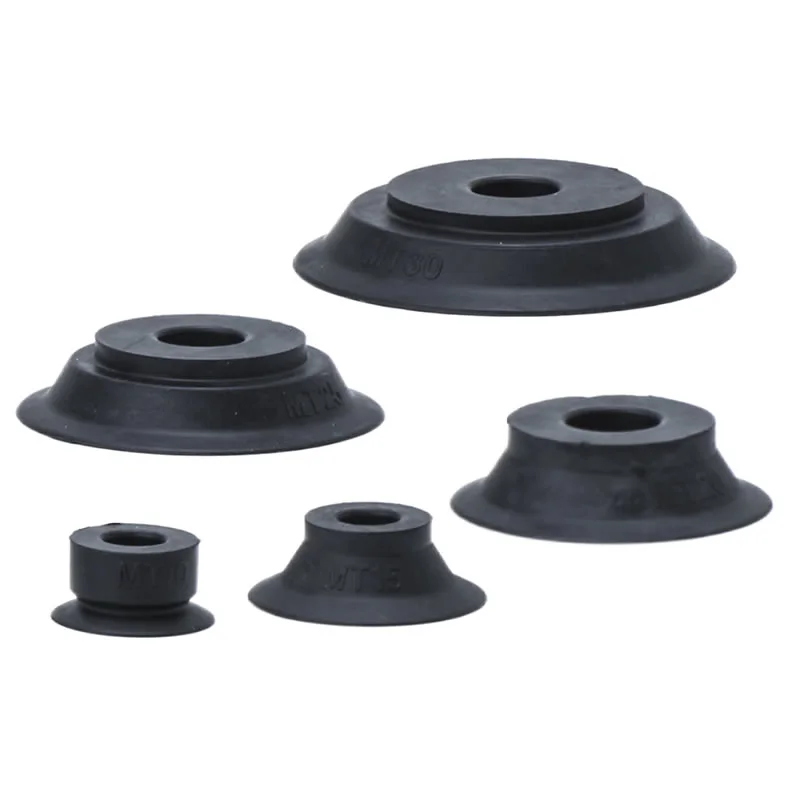

ZP2 Series İncə Düz Vakuum Yastığı Bölməsi

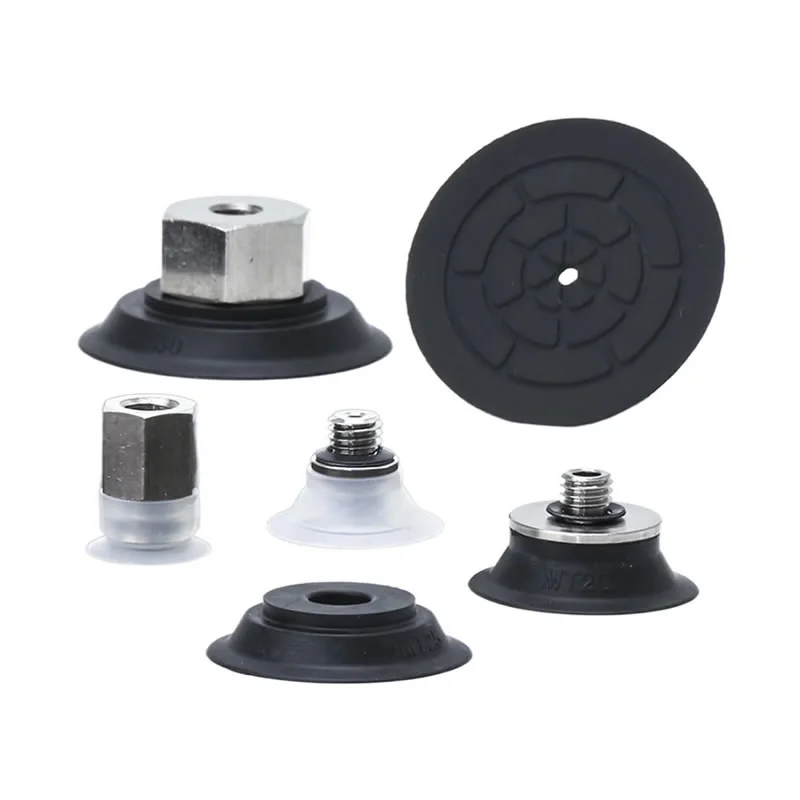

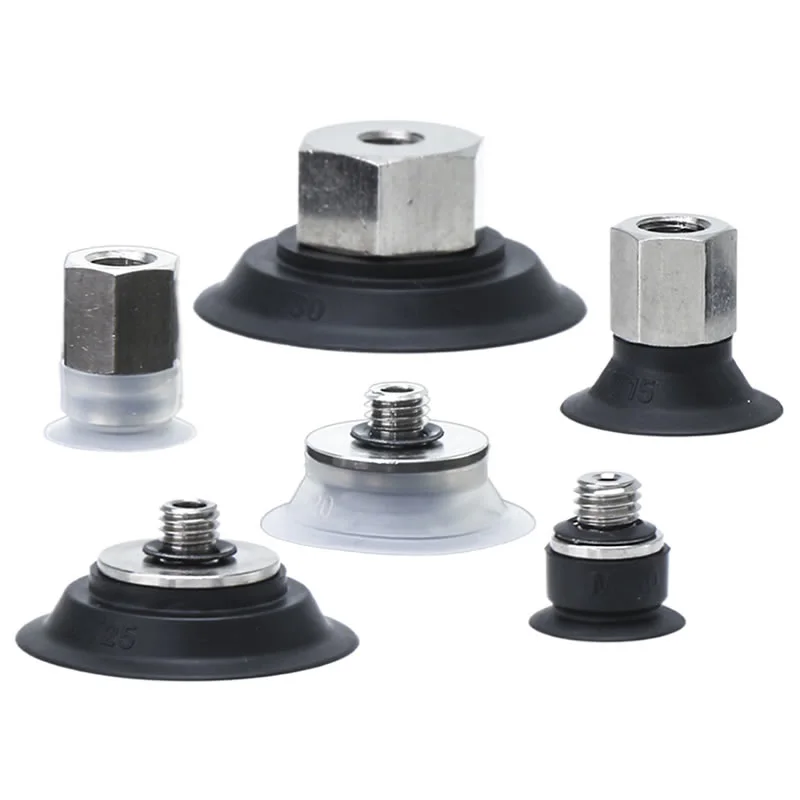

ZP2-T Seriyası Adapterli Nazik Düz Vakuum Yastığı
Təsvir
Necə Sifariş Vermək olar
Spesifikasiyalar / Material
Tətbiqlər
Resurs
Nazik Yastı Vakuum Emiş Kubokları ZP2, nazik və asanlıqla deformasiya olunan iş parçaları ilə işləmək üçün xüsusi olaraq hazırlanmış pnevmatik tutma sistemləri daxilində dəqiq komponentlərdir. Sənaye spesifikasiyalarında onlar adətən daxili strukturlarına xüsusi yivli dizaynın daxil edilməsini bildirən "MT" struktur kodunu daşıyırlar.
Məhsul xüsusiyyətləri:Bu emiş kuboku adsorbsiya zamanı yastı iş parçalarının deformasiyasının qarşısını effektiv şəkildə alır və onu nazik təbəqələr, filmlər və digər asanlıqla deformasiya olunan materiallar üçün ideal edir.
Xüsusiyyətlər:Emiş kuboku φ10, φ15, φ20, φ25 və φ30 daxil olmaqla müxtəlif diametrlərdə mövcuddur.
Emiş kubokunun materialları:Ümumi seçimlərə NNBR (nitril rezin) və GS (keçirici silikon kauçuk) daxildir, hər bir material xüsusi iş mühitinə və hissə tələblərinə uyğunlaşdırılmışdır.
Tətbiq sahələri:Nazik Yastı Vakuum Vakumlu Kuboklar ZP2 istehsalda, avtomatlaşdırılmış istehsal xətlərində, robototexnika və logistika və s. sahələrdə geniş istifadə olunur. O, şüşə, plastik və metal kimi yüngül və ya orta çəkidə olan yastı əşyaları daşımaq üçün istifadə edilə bilər.
Tez-tez verilən suallar
Hansı materiallar mövcuddur və onların fərqləri nələrdir?
İncə Düz Vakuum Emiş Kubokları ZP2 real iş şəraitinə uyğun bir neçə materialda mövcuddur:
NBR: ümumi istifadə üçün sərfəli, yaxşı aşınma müqaviməti
Silikon: əla istilik müqaviməti və iz qoymur, həssas səthlər üçün idealdır
PU (Polyurethane): high durability for high-cycle operations
FKM (Fluororubber): güclü kimyəvi və yağ müqaviməti
EPR: xüsusi ekoloji tələblər üçün uyğundur
Commaelec ardıcıl material keyfiyyətini təmin edir və xüsusi tətbiqlər (məsələn, antistatik) üçün fərdiləşdirməni dəstəkləyir.
İncə düz vantuzlar hansı iş parçaları üçün ən uyğundur?
Metal təbəqələr, şüşə, plastik panellər kimi hamar, düz səthlər
Sabit, vahid təmas tələb edən nazik və ya yüngül iş parçaları
Minimum deformasiyaya və dəqiq yerləşdirməyə ehtiyac duyulan tətbiqlər
Nazik düz dizayn təmas sahəsini artırır, sızdırmazlığı yaxşılaşdırır və hava sızmasını azaldır.
Temperatur müqaviməti diapazonu nədir?
Tipik diapazonlar (materialdan asılı olaraq):
NBR: -10°C ilə 80°C arası
Silikon: -40°C ilə 200°C arasında
PU: -20°C ilə 80°C arasında
FKM: güclü kimyəvi sabitliyə malik ~200°C-ə qədər
Commaelec faktiki temperaturunuza və ətraf mühitinizə əsasən uyğun materialları tövsiyə edə bilər.
Onlar şaquli və ya üfüqi vakuum girişi ilə istifadə edilə bilərmi?
Bəli. Nazik Yastı Vakuum Emiş Kubokları ZP2 çevik quraşdırma dəstəkləyir:
Şaquli vakuum girişi (kompakt quraşdırmalar üçün standart)
Məhdud məkan sistemləri üçün üfüqi/yanal giriş
Adapterlər və bufer mötərizələri ilə uyğun gəlir
Commaelec müxtəlif avadanlıq sxemlərinə uyğunlaşmaq üçün çoxlu əlaqə variantları təqdim edir.
Ömrünü uzatmaq üçün onlara necə düzgün qulluq etmək olar?
Mütəmadi olaraq sızdırmazlıq dodağında aşınma, çatlar və ya deformasiya olub olmadığını yoxlayın
Keep surfaces clean to avoid dust affecting sealing performance
Həddindən artıq vakuum təzyiqindən və ya yanlış hizalanmadan çəkinin
Yüksək sürətli əməliyyatlarda təsiri azaltmaq üçün tamponlama qurğularından istifadə edin
Sistemin sabitliyini qorumaq üçün köhnəlmiş fincanları vaxtında dəyişdirin

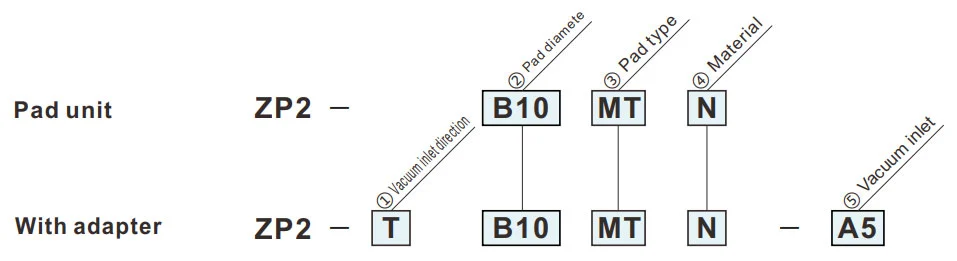

Necə Sifariş Vermək olar
- Nazik təbəqələrin və ya filmlərin adsorbsiya edilməsi üçün. Yivli adsorbsiya səthi.
- Adsorbsiya zamanı düz səthin deformasiyası azalır.
- Bir yük tətbiq edən iş parçalarını köçürmək üçün uyğun deyil.
- Vərəqin qalınlığından asılı olaraq qırışlar yarana bilər.
- İstifadədən əvvəl qalınlığı təsdiqləyin.
| ①Vakuum giriş istiqaməti | |
| T | Şaquli |
| ③Pad növü | |
| MT | Nazik düz (Yivli) |
| ②Pad diametri (mm) | |
| B10 | ø10 |
| B15 | ø15 |
| B20 | ø20 |
| B25 | ø25 |
| B30 | ø30 |
| ④Material | |
| N | NBR |
| S | Silikon kauçuk |
| U | Uretan rezin |
| F | FKM |
| GN | Keçirici NBR |
| GS | Keçirici silikon kauçuk |
Yaşıl simvol fərdiləşdirilmiş modellərdir.
| ⑤Vakuum girişi | |
| H5 | M5x0.8 (Kişi) |
| B5 | M5x0.8 (Qadın) |
Ölçülər (mm)
Yaşıl simvol fərdiləşdirilmiş modellərdir.
MT
Nazik düz (Yivli)
| Model | øA | øB | øC | øD | øE | |||
|
② Pad dia. |
③ Pad növü |
④ Pad Material |
||||||
| ZP2 | B10 | MT |
N S U F GN GS |
10 | 11 | 8.5 | 6 | 4 |
| B15 | 15 | 16 | ||||||
| B20 | 20 | 21 | 13.5 | 10 | 6 | |||
| B25 | 25 | 26 | 15 | |||||
| B30 | 30 | 31 | 18 | |||||
İstinad üçün model: ZP2-B10MTN
Adapterin montaj ölçüləri
Tətbiq olunan pad: B10MT/B15MT
Tətbiq olunan pad: B20MT/B25MT/B30MT
ZP2-T
Şaquli
H5
| Model | øA | øB | øC | D | Adapter | |||||
|
① Vakuum giriş istiqaməti |
② Pad dia. |
③ Pad növü |
④ Pad Material |
⑤ Vakuum giriş |
||||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
H5 | 10 | 11 | 8 | 1.5 | ZP2A-M02P |
| B15 | 15 | 16 | ||||||||
| B20 | 20 | 21 | 14 | 2.5 | ZP2A-M03P | |||||
| B25 | 25 | 26 | ||||||||
| B30 | 30 | 31 | ||||||||
İstinad üçün model: ZP2-TB10MTGS-H5
ZP2-T
Şaquli
B5
| Model | øA | øB | C | Adapter | |||||
|
① Vakuum giriş istiqaməti |
② Pad dia. |
③ Pad növü |
④ Pad Material |
⑤ Vakuum giriş |
|||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
B5 | 10 | 11 | 8 | ZP2A-M04 |
| B15 | 15 | 16 | |||||||
| B20 | 20 | 21 | 14 | ZP2A-M07 | |||||
| B25 | 25 | 26 | |||||||
| B30 | 30 | 31 | |||||||
İstinad üçün model: ZP2-TB10MTGS-B5
Yastıq materialı və xüsusiyyətləri
⚪: Az və ya heç bir təsiri yoxdur △: Şərtlərdən asılı olaraq istifadə edilə bilər X: Uyğun deyil
|
Material
Xüsusiyyətlər
|
Simvol | Durometr HS (±5°) |
Rəng of rezin |
Əməliyyat temperatur diapazon (°C) |
Yağ müqavimət benzin |
Yağ müqavimət benzol |
Baza müqavimət |
Turşu müqavimət |
Hava şəraitinə uyğunluq | Ozon müqavimət |
Aşınma müqavimət |
Suya davamlı | Solvent müqavimət (benzol, toluol) |
Ərizə |
| NBR | N | 50 | Qara | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Ümumi işlərin köçürülməsi, Oluklu taxta, Şpon lövhə, Dəmir lövhə və s |
| Silikon kauçuk | S | 45 ~ 50 | Ağ | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarımkeçirici, Dökümdən çıxarılması, İncə iş, Qida prosessoru |
| Uretan rezin | U | 50 ~ 60 | Qəhvəyi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu taxta, Dəmir boşqab, Şpon boşqab |
| FKM | F | 60 | Qara | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimya işi |
| Keçirici NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarımkeçiricinin ümumi işi (Statik elektrik müqaviməti) | |
| Keçirici silikon sürtgəc | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarımkeçirici (Statik elektrik) |
Yuxarıdakı cədvəl mövzu rezin materiallarının yalnız ümumi xüsusiyyətlərini əhatə edir. Mavi simvol xüsusi hazırlanmış modellərdir.
Müxtəlif sənaye sahələrində pnevmatik komponentlərin (vakuum emiş kuboku) tətbiqi konturları
I. Əsas güclü tərəflər
II. Tətbiqlərin sənaye üzrə çıxarılması
A. Tibb və tibb sənayesi
A.1: Əsas tələblər:Təmiz və çirklənmədən (FDA/GMP uyğun), yumşaq və zərərsiz və çarpaz çirklənmənin qarşısının alınması
A.2 Əsas ssenarilər:
1. Əczaçılıq qablaşdırması: dərman şüşəsi / əczaçılıq boşqabı / infuziya çantası pikap (qida dərəcəli silikon vantuz, hissəciklərin tökülməsi yoxdur)
2. Tibbi cihazın yığılması: cərrahi alətlər/tibbi kateterlər/protezlə işləmə hissələri (tənzimlənən mənfi təzyiq, deformasiyadan qorunma)
3. Bioloji laboratoriya: petri qabı/sentrifuqa borusu/reagent kartı transferi (kimyəvi maddələrə davamlı, steril uyğun)
B. Elektronika və yarımkeçiricilər sənayesi
B.1 Əsas tələblər:antistatik (10⁶-10¹¹Ω), dəqiq yerləşdirmə (səhv ≤0.01mm), cızıqlara qarşı müqavimət
B.2 Əsas ssenarilər:
1. Çip/Yarımkeçirici: vafli işləmə, çip qablaşdırma (məsaməli keramika/antistatik silikon vantuz, qırılmanın qarşısını almaq üçün vahid mənfi təzyiq)
2. PCB/komponentlər: Çevik PCB, mikro komponentlər (0402 rezistorlar) səthə quraşdırılmış (buruşmanın/yırtılmanın qarşısını almaq üçün nazik silikon/gel/mikro vantuzlar)
3. Ekran: LCD/OLED panel, toxunma şüşəsi (yüksək şəffaf material, ləkə və cızıq yoxdur)
C. Avtomobil və avtomobil hissələri sənayesi
C.1 Əsas tələblər:böyük emiş (tək emiş diski ≥500N), çox spesifikasiyalı uyğunlaşma (metal/plastik/şüşə), sürüşməyən
C.2 Əsas ssenarilər:
4. Korpus istehsalı: polad boşqab / qapı çərçivəsi ilə işləmə qaynağı (böyük diametrli rezin / çox vantuz sırası, sürüşməyə qarşı tekstura)
5. Şüşə / İnteryer: Ön şüşənin quraşdırılması, oturacaqların dəri səthinin köçürülməsi (temperatura davamlı silikon / süngər vantuzları, deformasiyadan qorunma)
6. Hissələr: mühərrik silindr gövdəsi / sürət qutusu gövdəsi (vakuum + mexaniki kilid, düşməyə qarşı)
D. Qida və qablaşdırma sənayesi
D.1 Əsas tələblər:Qida dərəcəli material (FDA sertifikatlı), təmizlənməsi asan, əzməyə davamlıdır
D.2 Əsas ssenarilər:
1. Qida ilə işləmə: bişmiş mallar / təzə ət / meyvələrin çeşidlənməsi (aşağı emiş süngər vantuz, qoxusuz və yuyulması asan)
2. Qablaşdırmanın avtomatlaşdırılması: qablaşdırma çantasının açılması, steril karton qəlibləmə (statik aradan qaldırılması/çox nöqtəli emiş, nazik/sərt qablaşdırma üçün uyğundur)
E. Logistika və anbar sənayesi
E.1 Əsas tələblər:səmərəli uyğunlaşma (malların bir çox spesifikasiyası), sabit təzyiq, düşməyə qarşı
E.2 Əsas ssenarilər:
1. Kartonla işləmə: e-ticarət karton çeşidlənməsi (tənzimlənən emiş massivi, vakuum təzyiqi)
2. Boşqab/rulon: Taxta lövhə/plastik film rulonunun ötürülməsi (uzun zolaq/halqavari vantuz, ofsetin qarşısını almaq üçün vahid adsorbsiya)
F. Yeni enerji və xüsusi sənaye sahələri
F.1 Yeni enerji (litium batareya/pv):
1. Litium batareya lövhəsi (antistatik məsaməli vantuz, toz əleyhinə), fotovoltaik şüşə (böyük əmzikli silikon vantuz, cızıq yoxdur)
F.2 Çap və kağız
1. Kağız/çap materialının tutulması (uducu kağız materialı, yırtılmanın və mürəkkəbin çirklənməsinin qarşısını almaq üçün cüzi mənfi təzyiq)
III. Əsas uyğunlaşma məntiqinin xülasəsi
| İş parçasının xüsusiyyətləri | Pipet adaptasiyası proqramı | Müvafiq sənaye ssenariləri |
| İncə / Kövrək / Dəqiq | Silikon/keramika material, mikro mənfi təzyiq, mikro sorma başlığı | Elektron yarımkeçiricilər, əczaçılıq |
| Ağır əşyalar / Böyük ölçü | Rezin material, böyük diametrli vantuz, çoxlu vantuz | Avtomobillər, logistik panellər |
| Sağlamlıq/Çirklənmənin qarşısının alınması | Qida/tibbi dərəcəli silikon, təmizlənməsi asan struktur | Dərman, yemək |
| Yumşaq / nizamsız səthlər | Süngər material, deformasiyaya uğrayan vantuz | Avtomobilin salonu, yemək |
| Antistatik tələblər | Antistatik silikon, ion küləyi kömək edir | elektron yarımkeçirici |
Qaynar Teqlər: İncə Düz Vakuum Emiş Kubokları ZP2, Çin, İstehsalçı, Təchizatçı, Zavod
